Caja Marina 120C

Ver Despieces

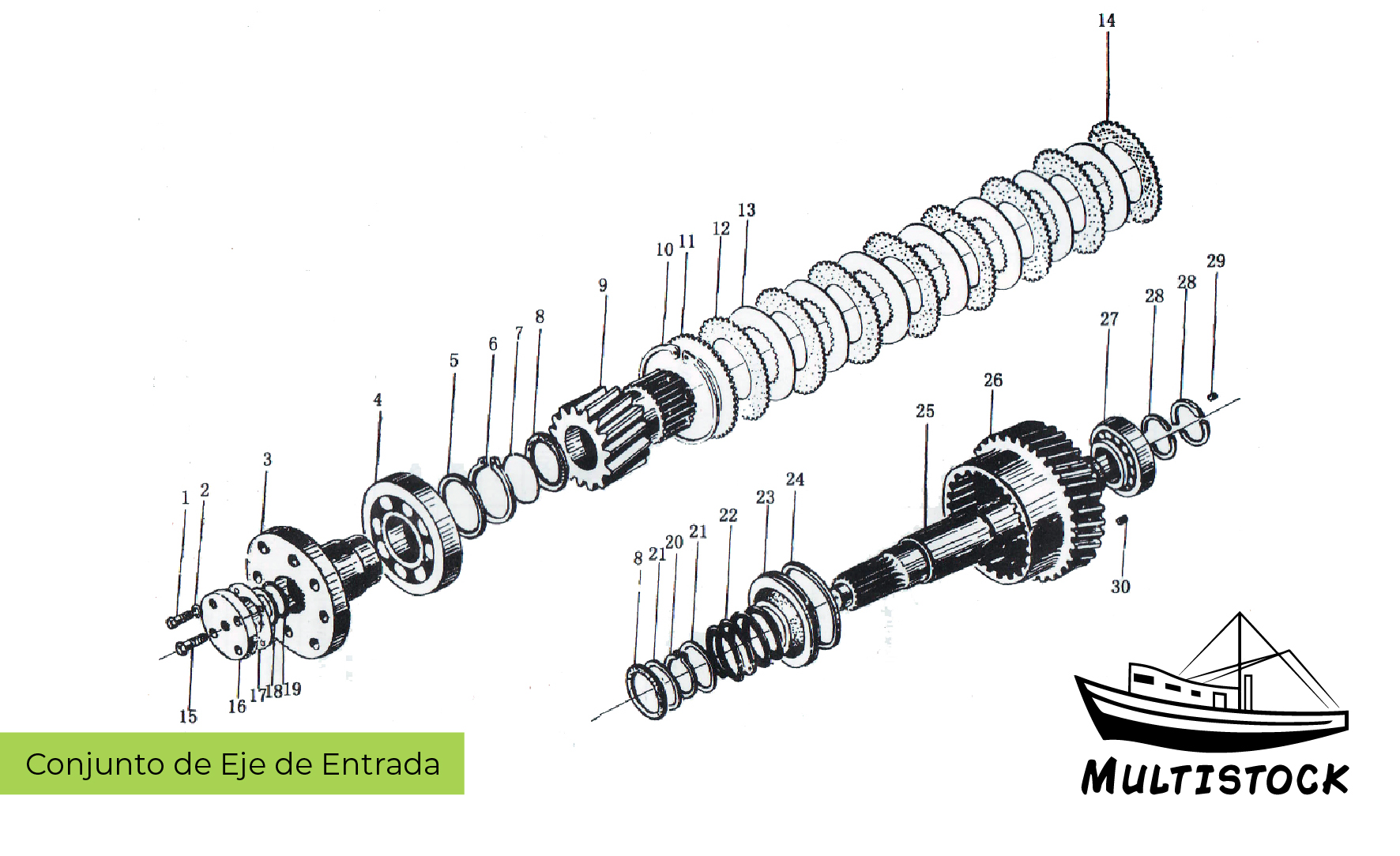

Conjunto de eje de entrada

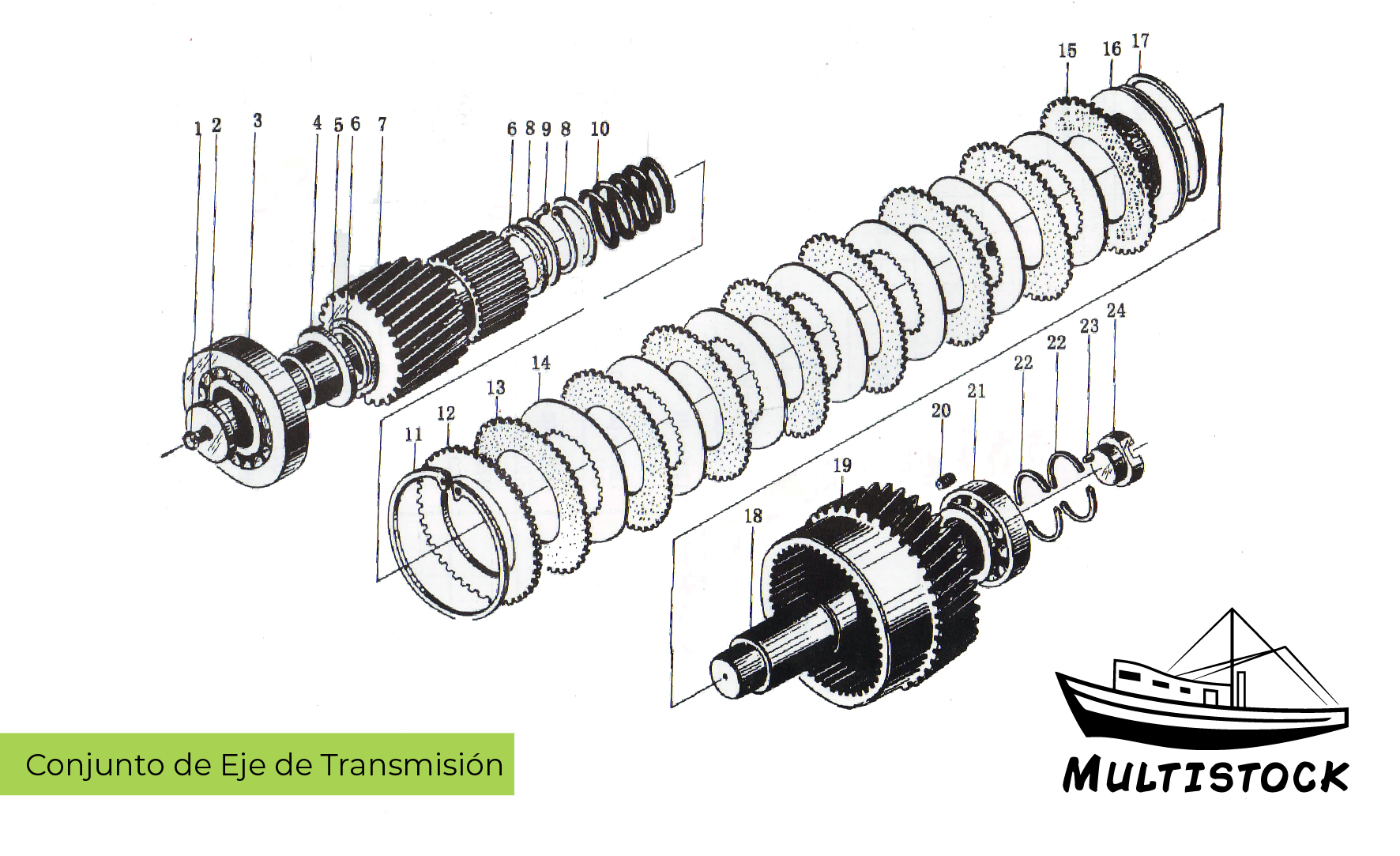

Conjunto de eje de Transmisión

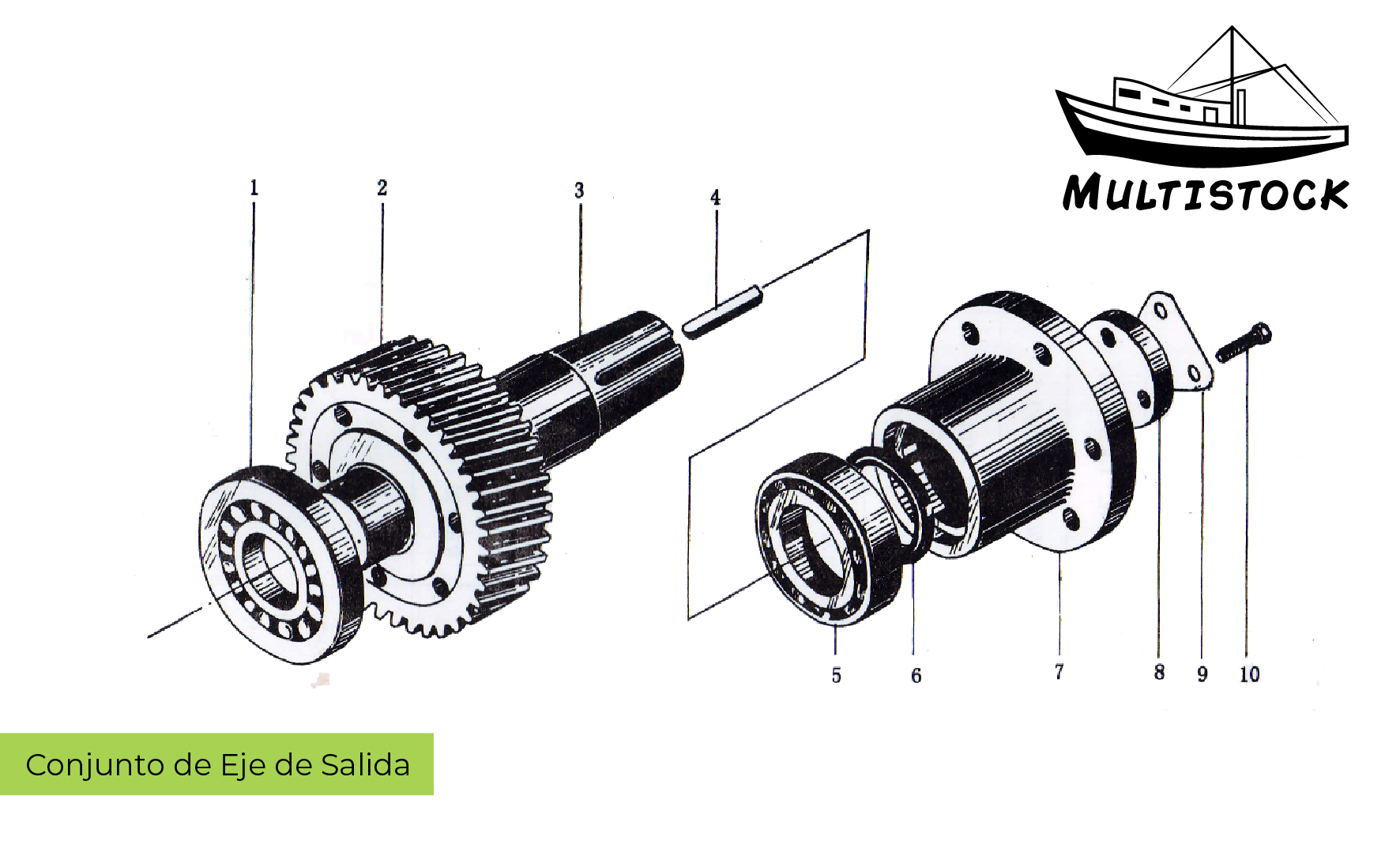

Conjunto eje de salida

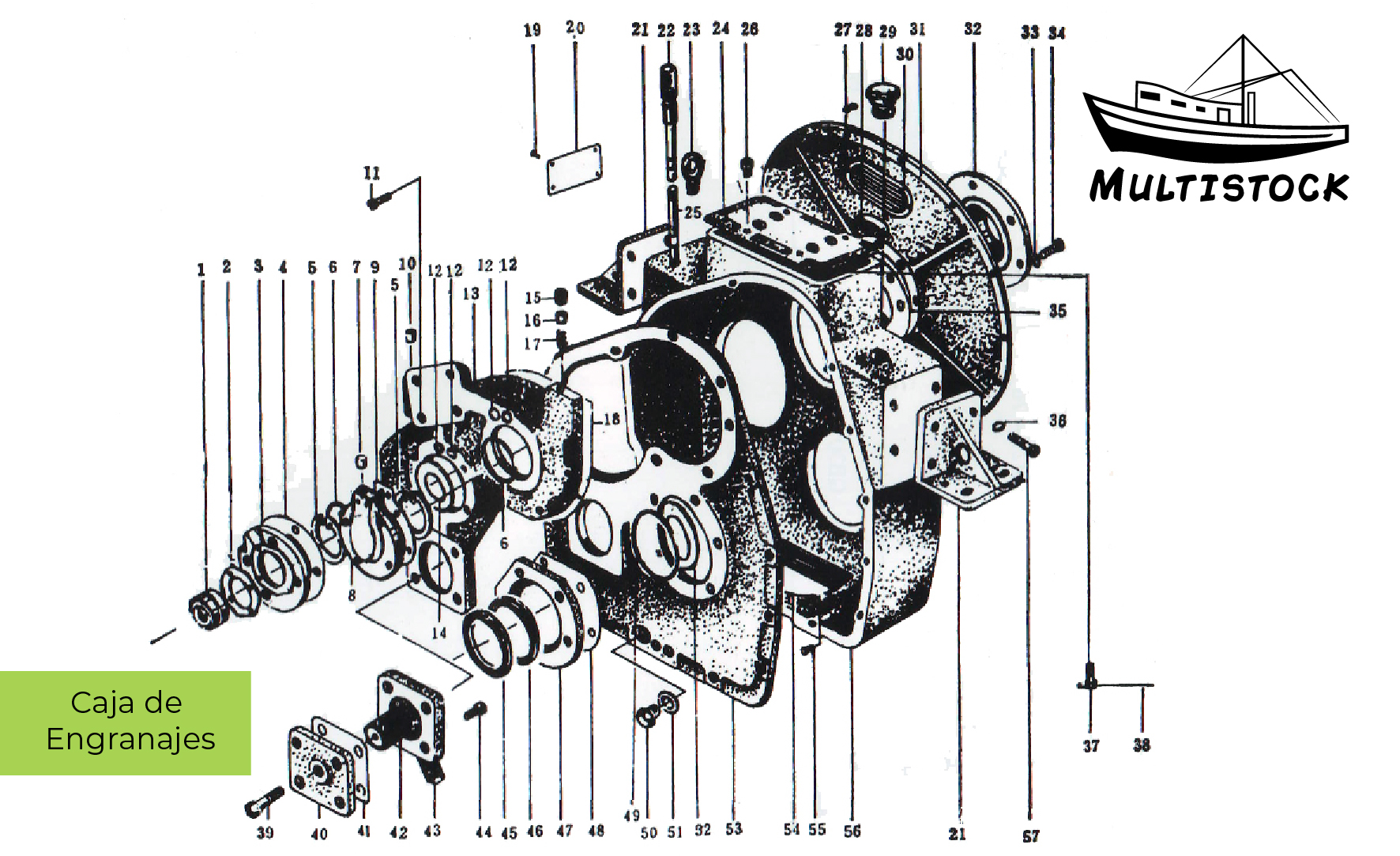

Caja de engranajes

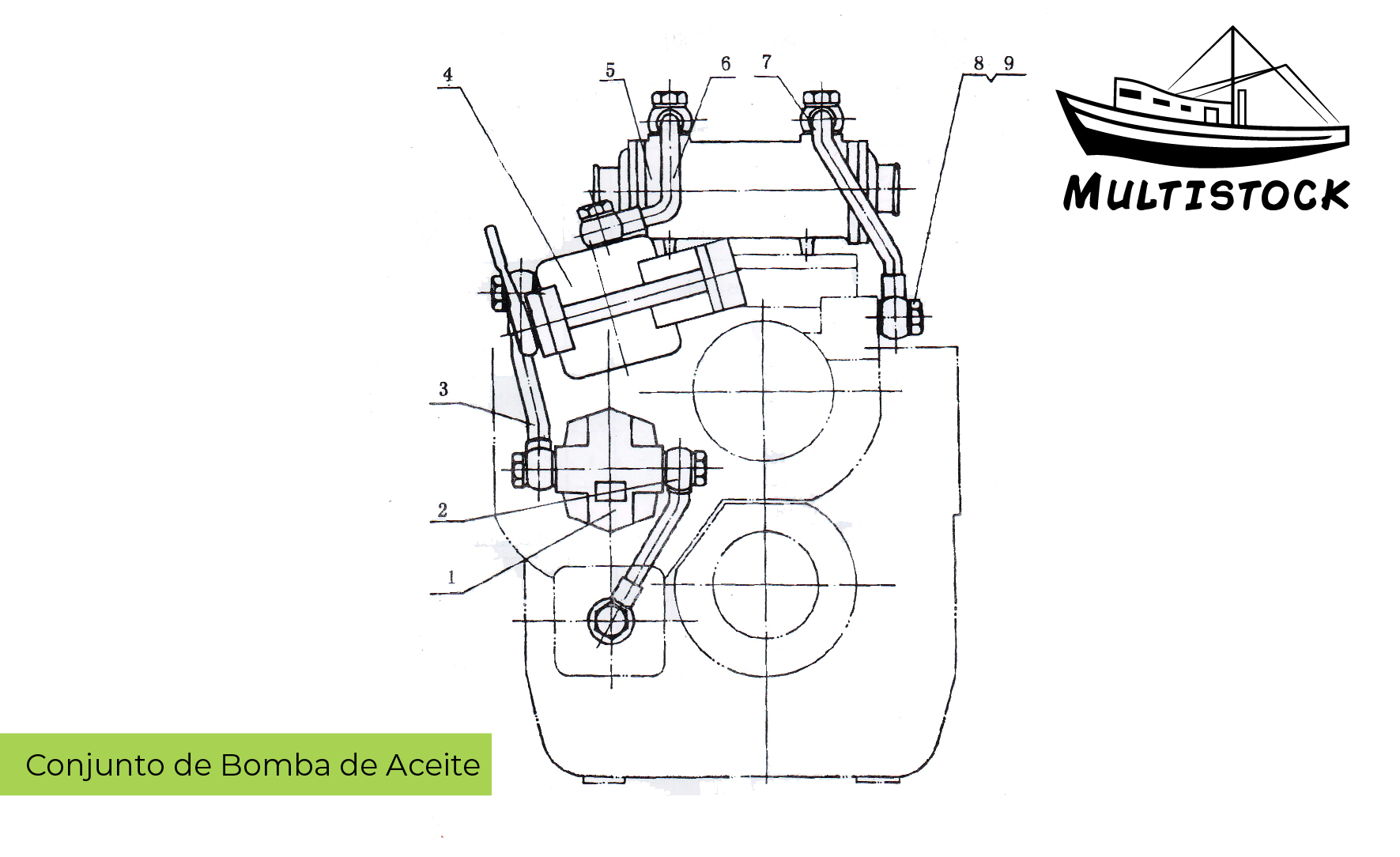

Conjunto de bomba de Aceite

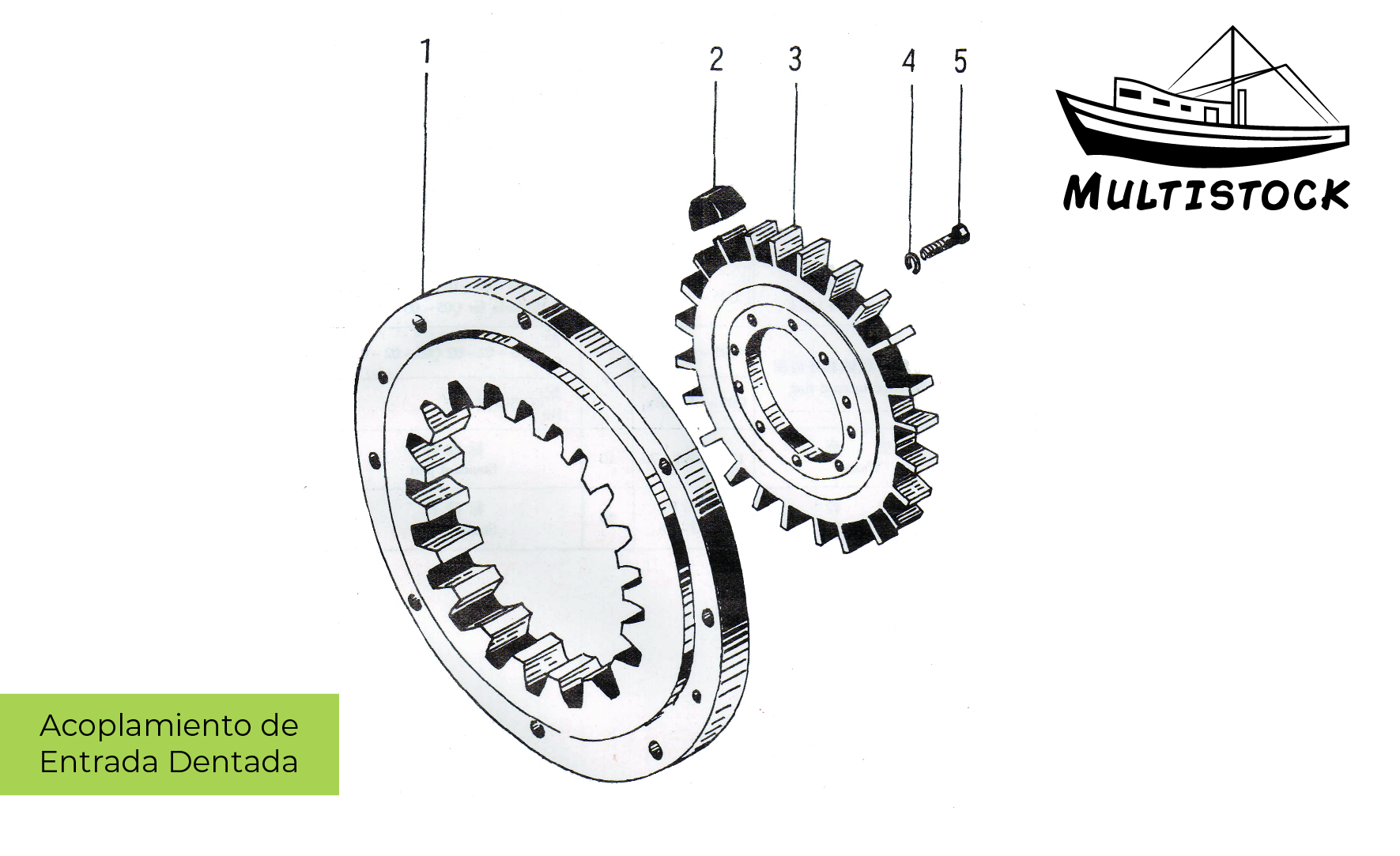

Acoplamiento de entrada

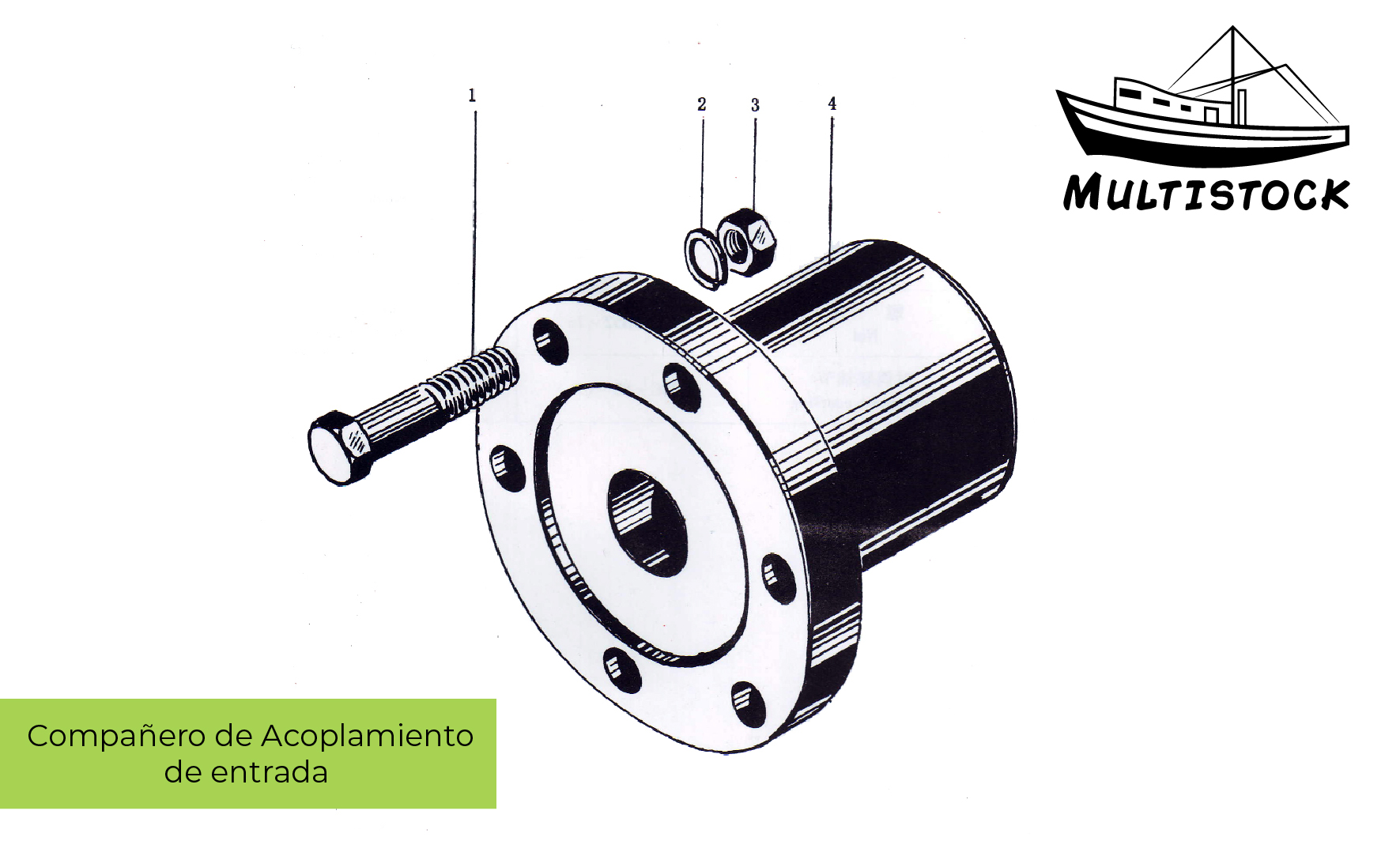

Acoplamiento de entrada II

Descripción

La Caja de Cambios Marina 120C posee funciones de reducción de velocidad, adelante y atrás, embrague y desacoplamiento, y empuje de la hélice. Con una estructura compacta, pequeño en volumen y peso ligero, puede combinar el motor de alta velocidad para formar la unidad de potencia del barco.

Ficha Técnica

Input speed	1000-2500r/min			Center distance	180mm
Reduction ratio	1.48、1.94、2.45	trans. capacity	0.10kw/r/min	L×W×H	432×440×650mm
	2.96		0.09kw/r/min	Net weight	225kg
	3.35		0.08kw/r/min	Flywheel	6135Ca、SAE14、11.5
Control way	Push-and-pull flexible shaft, electrically			Bell housing	6135Ca、SAE1、2、3
Rated thrust	25KN

Galería de Repuestos

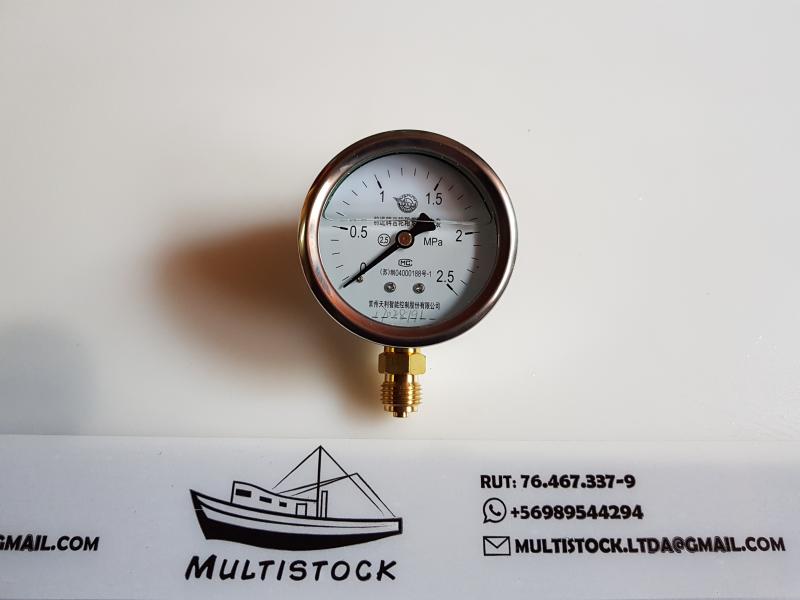

RELOJ PRESIÓN ACEITE

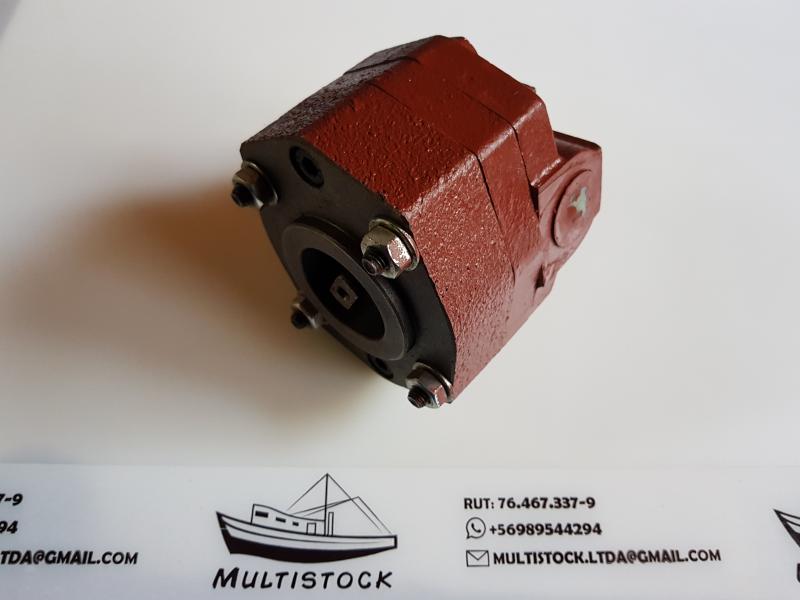

BOMBA ACEITE

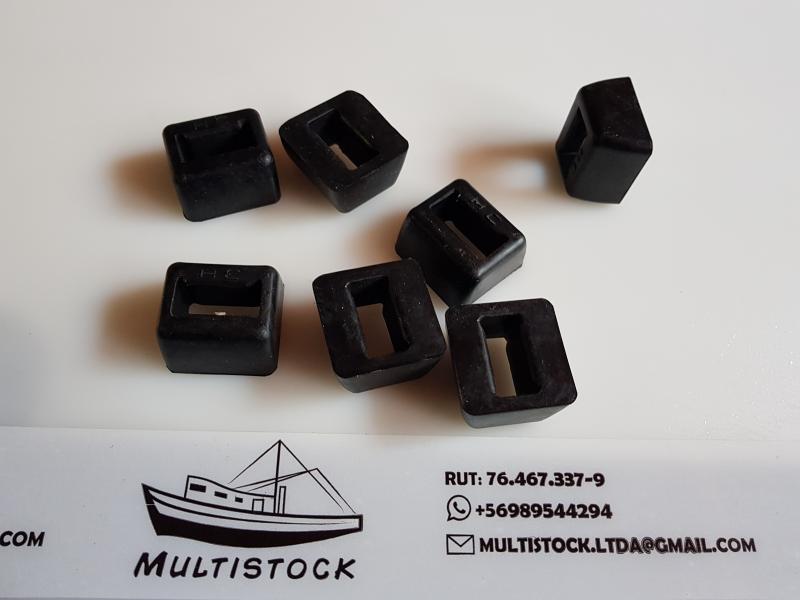

TACOS GOMA GRANDES

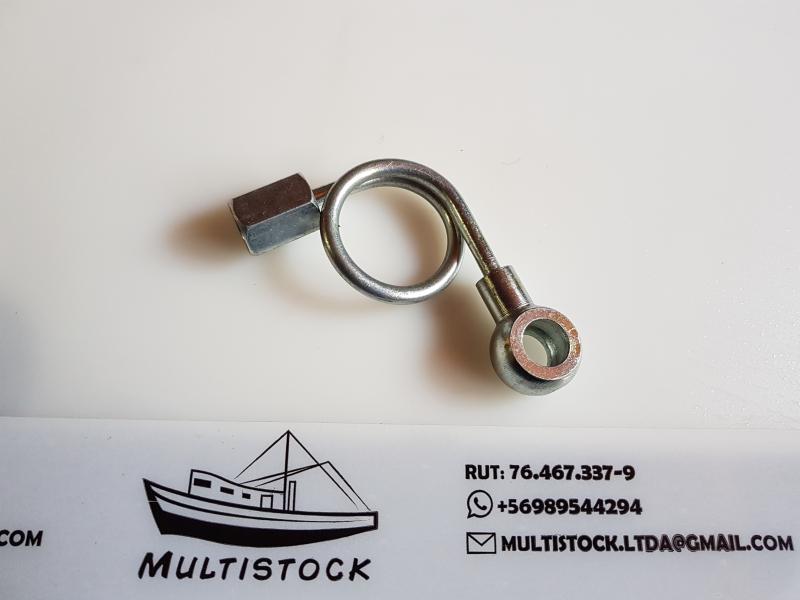

CAÑERÍA RELOJ

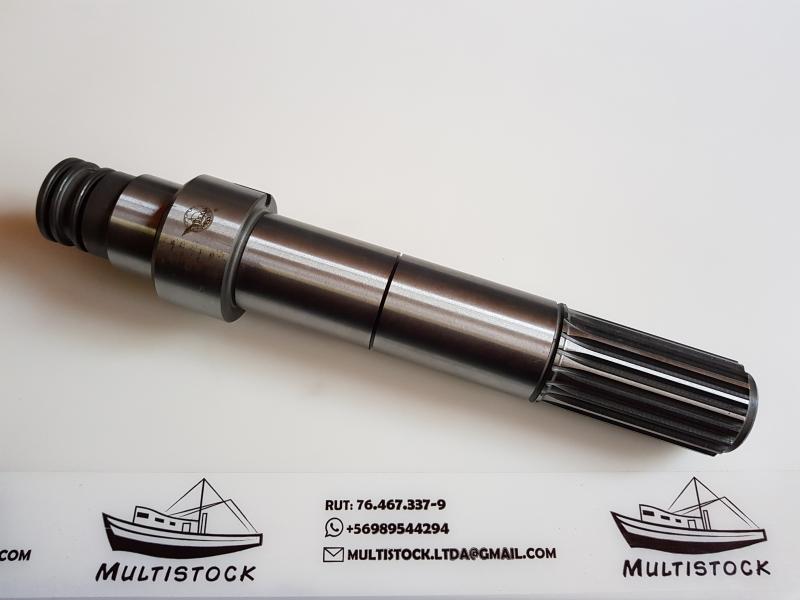

EJE PRIMARIO

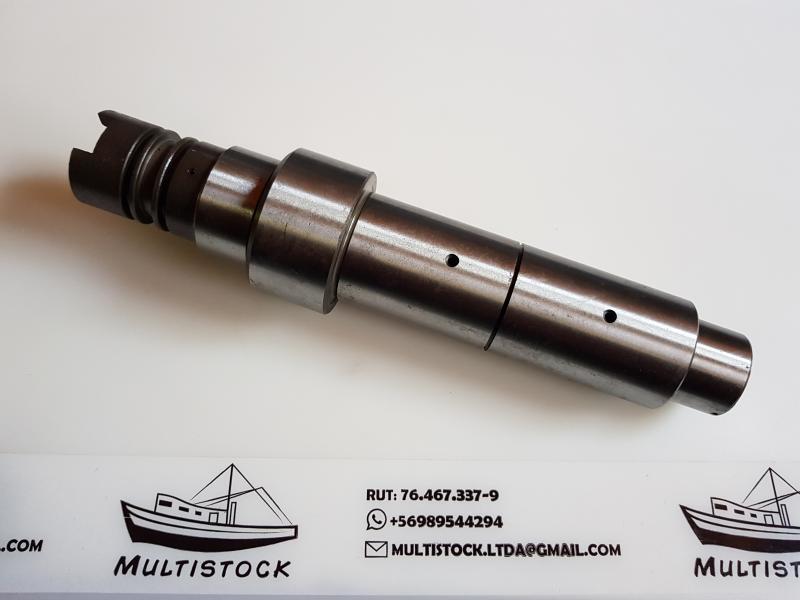

EJE SECUNDARIO

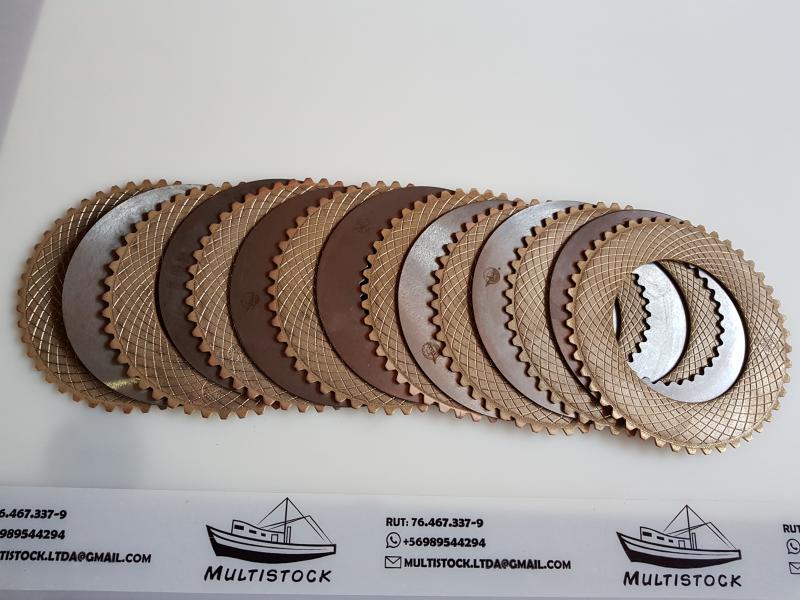

JUEGO DISCOS

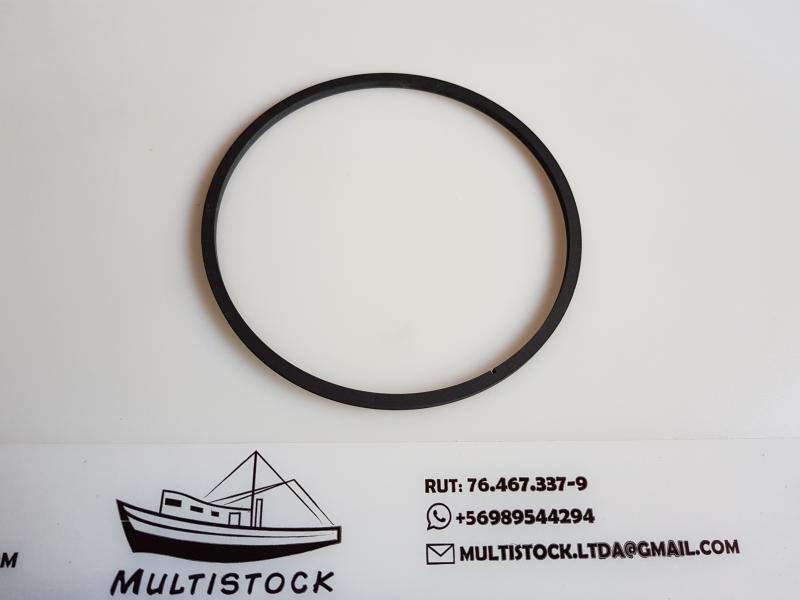

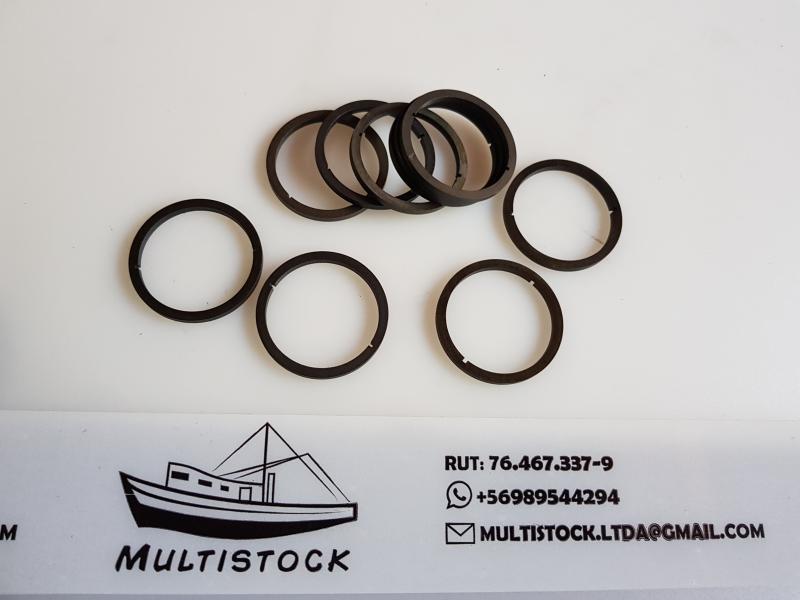

ANILLO PISTÓN

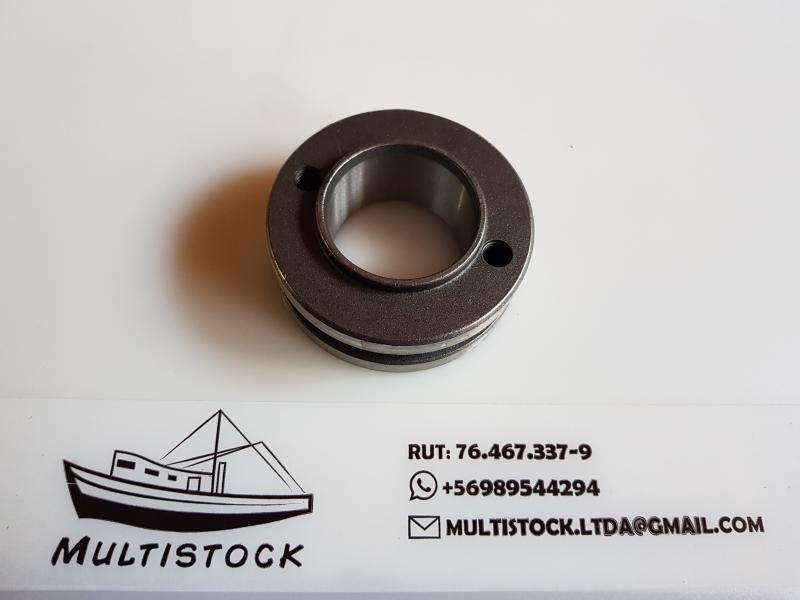

BUJE SELLADOR

DISCO PRIMARIO

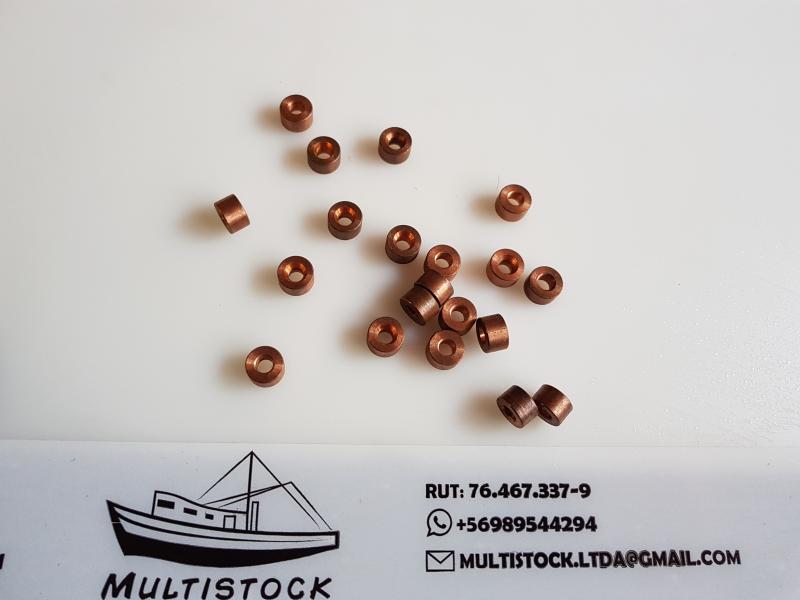

BUJE BRONCE RELOJ PRESIÓN

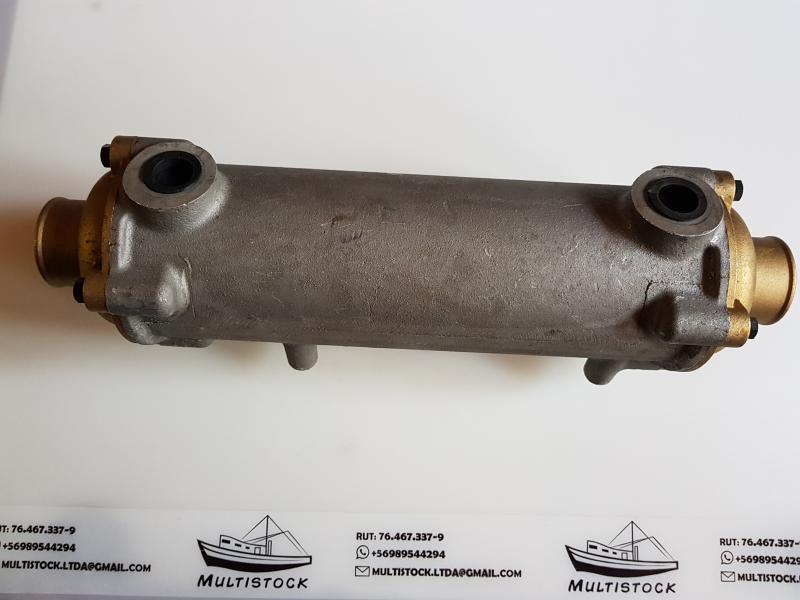

ENFRIADOR ACEITE

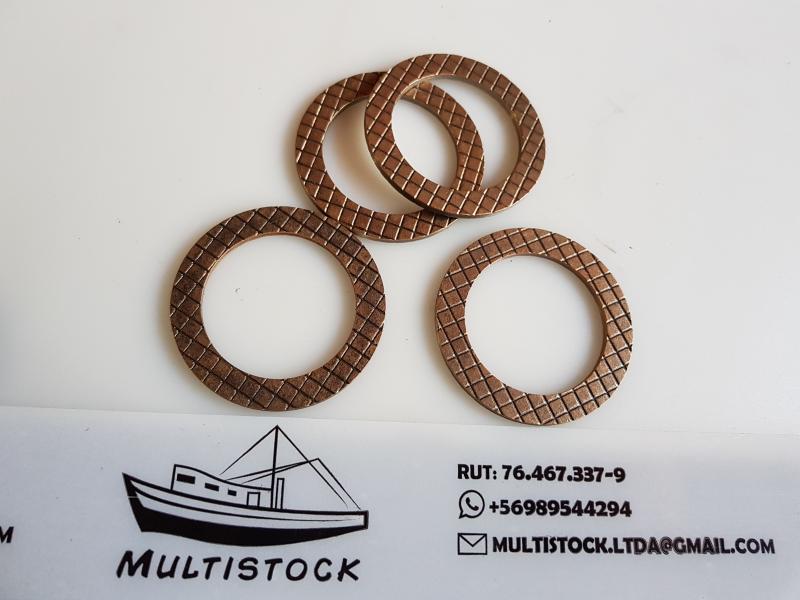

GOLILLA BRONCE

ANILLO EJE TORCIONAL

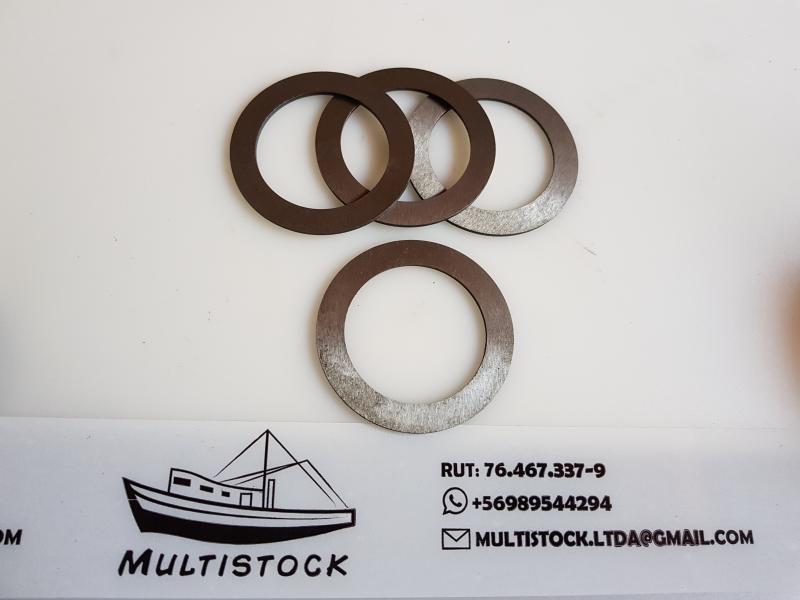

GOLILLA ESPACIADORA

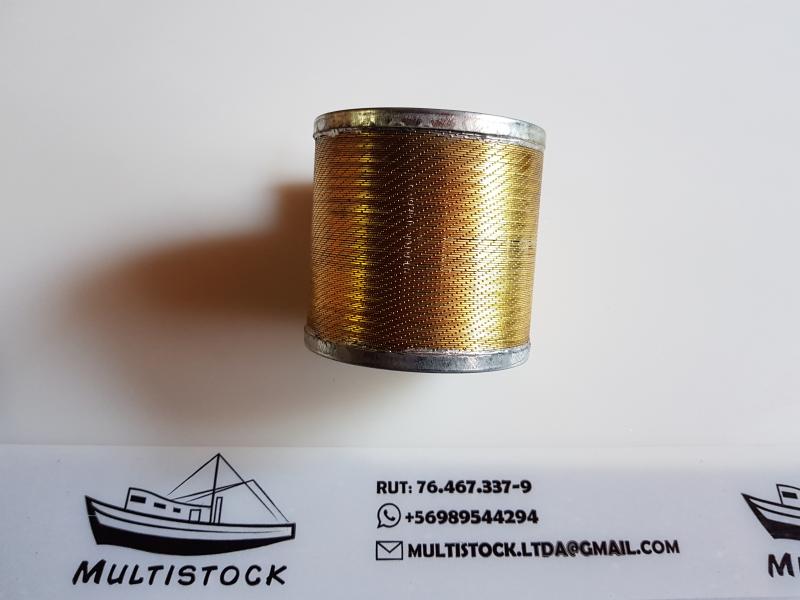

FILTRO COMANDO HIDRÁULICO

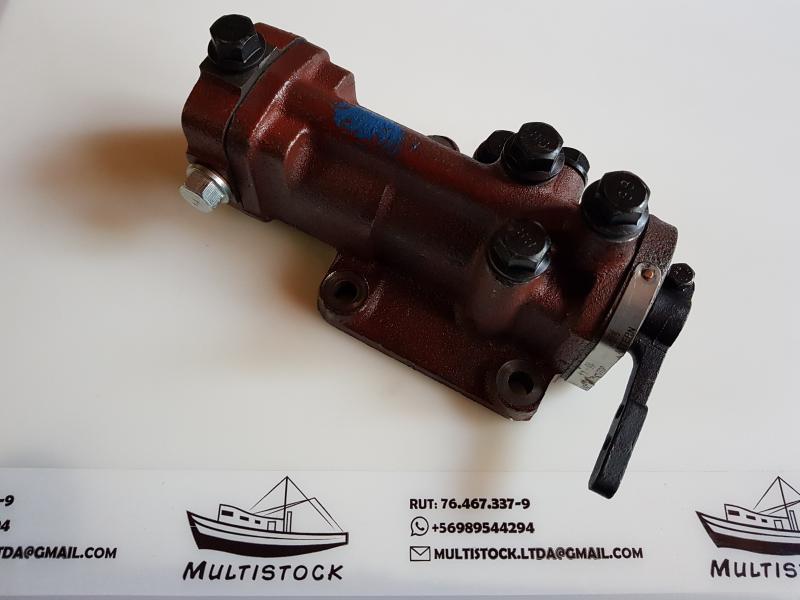

COMANDO HIDRÁULICO

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
1	Bolt	M8 x 25 GB3O — 76	4	14	Single-face external disc	120C — 01 —010	1
2	Washer	8GB93 — 76	4	15	Bolt	M10 x 30 GB21— 76	1
3	Sleeve	120C — 01 — 003	1	16	End cover	120C - 01 — 001	1
4	Bearing	7313E GB297 — 84	1	17	Gasket	120C — 01 — 002	1~2
5	Bearing spacer	120C — 01 — 005	1	18	Adjusting plate for thrust ring	120C — 01 — 004	1~2
6	Spacer	65GB894 — 76	1	19	Sealing ring	120C — 01 — 016	1
7	Spacer	45GB895 — 76	1	20	Spacer	45GB894—76	1
8	Thrust ring	120C—01—006	2	21	Thrust- ring spacer	120C - 01 — 015	2
9	Pinion	120C-01-101/1.5	1	22	Return spring	120C — 01 — 014	1
		120C-01-101/2.5		23	Piston	120C - 01 — 011	1
		120C—01-101/2.5		24	Piston ring	120C - 01 — 012	1
		120C-01-101/3		25	Input shaft	120C — 01 — 202	1
		120C-01-101/3 .5		26	Transmission gear	120C - 01 — 201	1
	sleeve	120C—01—102	1	27	Bearing	7309E GB297 — 84	1
10	Spacer	1356B893 —76	1	28	Oil sealing	120C - 01 — 013	2
11	Thrust plate	120C — 01 — 007	1	29	Plug	fi7Q21 — 14	1
12	External disc	120C — 01 — 008	7	30	Screw	M10 x 16GB77 — 85	2
13	Internal disc	120C — 01- 009	7

Ver / Ocultar Codigos

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
1	Bolt	M10 x 30 GB21 — 76	1	11	Spacer	135 GB893 — 76	1
2	Washer	120C-02-004	1	12	Thrust plate	120C - 01 — 007	1
3	Bearing	7310E GB297 — 84	1	13	External disc	120C — 01— 008	7
4	Bearing bush	120C — 02 — 001	1	14	Internal disc	120C — 01 — 009	7
5	Adjusting plate	120C — 02 — 003	1~2	15	Single-face external disc	120C — 01 — 010	1
6	Thrust ring	120C — 01 — 006	2	16	piston	120C — 01 — 011	1
6	Pinion	120C — 01 — 101/1 .5	1	17	Piston ring	120C — 01 — 012	1
		120C — 01 — 101/2		18	Transmission shaft	120C — 02 — 102	1
		120C — 01 — 101/2.5		19	Gear	120C — 02 — 101	1
		120C — 01 — 101/3		20	Screw	M10 x 16 GB77 — 85	2
		120C — 01 — 101/3.5		21	Bearing	7309E GB297 — 84	1
7	Sleeve	120C — 01 — 102	1	22	Oil sealing	120C — 01 — 013	2
8	Thrust-ring spacer	120C — 01— 015	2	23	Plug	fi7Q21 — 14	1
9	Spacer	45 GB894 — 76	1	24	Pump connecting cap	120C — 02 — 002	1
10	Return spring	120C — 01 — 014	1

Ver / Ocultar Codigos

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
1	Oil sealing bush	120C — 04 — 008	2	16	Pin	12ga x 25 GB120 — 76	5
2	Gasket	MB170 — 04 — 022	1	17	Spring	1 x 10 x 40 GB2089 — 80	1
3	Rear end cover of transmission shaft	120C — 04 — 015	1	18	Gasket	120C — 04 — 007	1
4	Gasket	120C — 04 — 016	1	19	Rivet	2 x 6 GB827 — 76	6
5	Spacer	80 GB893 — 76	2	20	Name plate	Q25 — 01 — 01	1
6	Oring	92.5x3.55	2	21	Right support	1200 — 04 — 002/1	1
6	Oring	GB3452.1 —82	2		Left support	120C — 04 — 002/2	1
7	Plug	fi17 021 — 14	8		Support	120C — 04 — 002x	2
8	Rear end cover of input shaft	120C — 04 — 011	1	22	Dipstick group	120C — 04 — 100	1
9	Gasket	120C — 04 — 012	1	23	Screw	M12 CB825 — 76	2
10	Plug	fi10 Q21 — 38	1	24	Top cover	120C — 04 — 006 A	1
11	Bolt	M10 x 120 GB21 — 76	2	25	Dipstick sleeve	120C — 04 — 001	1
12	Oring	9 x 2.65 GB3452.1— 82	4	26	Screw	M8 x 16 GB70— 85	4
13	Rear end cover	120C — 04 — 303	1	27	Screw	M6 x10 GB67 — 76	2
14	Adjusting plate fi99	120C — 04 — 009	4~8	28	Rotation arrow	7501 — 012	1
15	Plug	Z3/8”Q20 — 02	1	29	Breathing cap group	120C — 04 —200	1

Ver / Ocultar Cod. 1 al 29

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
30	Cover	1601 — 0018	1	43	Front cover of oil ﬁlter	120C — 04 — 019	1
31	Bell housing	120C — 04 — 003/1	1	44	Screw	M10 x 35 GB70 — 76	4
	Bell housing	120C — 04 — 003x1	1	45	Oil sealing	W70 x 95 x 7 JB2600 — 80	1
	Bell housing	120C — 04 — 003x2		46	Oil sealing	PG70 x 95 x 12 JB2600 — 80	2
	Front cover	120C — 04 — 003x3		47	Rear end cover of output shaft	120c — 04 — 013	1
32	Front end cover	120C — 04 — 005	1	48	Gasket	120C — 04 — 014	1
33	Washer	10 GB93 — 76	42	49	Oring	115 x 5.3 GB3452.1 — 82	1
34	Bolt	M10 x 30 GB21 — 76	32	50	Plug	M22 x 1.5 Q21—15	1
35	Gasket	120C — 04 — 004	1	51	Washer	22 Q20—03	1
36	Washer	12 GB93 — 76	11	52	Adjusting plate fi124	120C — 04 — 010	4
37	Bolt	M6 x 20 GB32 — 76	4	53	Cover	120C — 04 — 302	1
38	Galvanized steel wire	fi1 .4 GB343 — 82		54	Oil shroud element	120C — 04 — 400	1
39	Bolt	M10 x 80 GB21 — 76	4	55	Bolt	M10 x 16 GB21 — 76	2
40	Rear cover of oil ﬁlter	120C — 04 — 017	1	56	Housing	120C — 04 — 301	1
41	Gasket	120C — 04 — 018	2	57	Bolt	M12 x 30 GB30 — 76	11
42	Oil ﬁlter	WU63 x 100 — J	1

Ver / Ocultar Cod. 30 al 57
