Caja Marina Z300

Ver Despieces

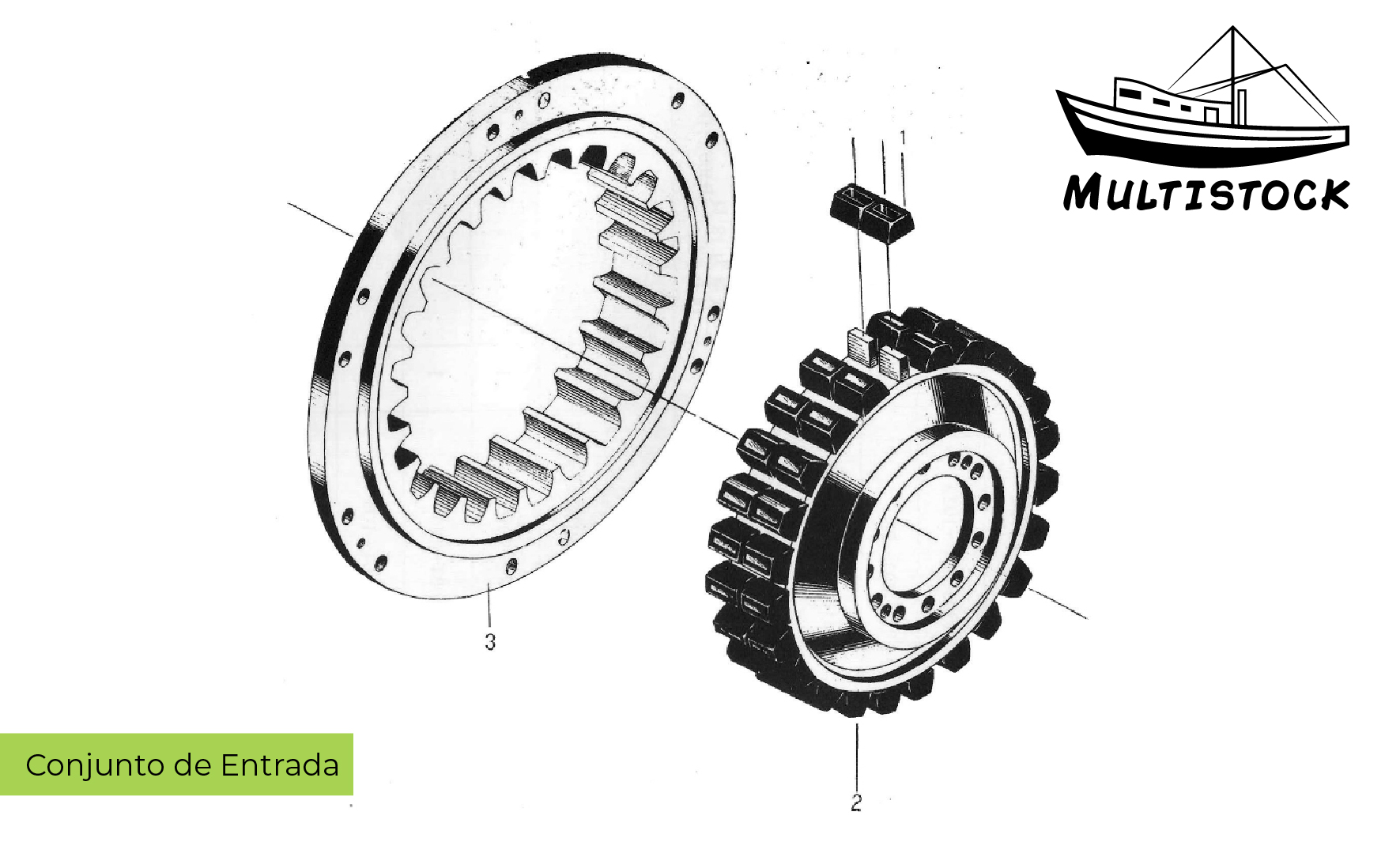

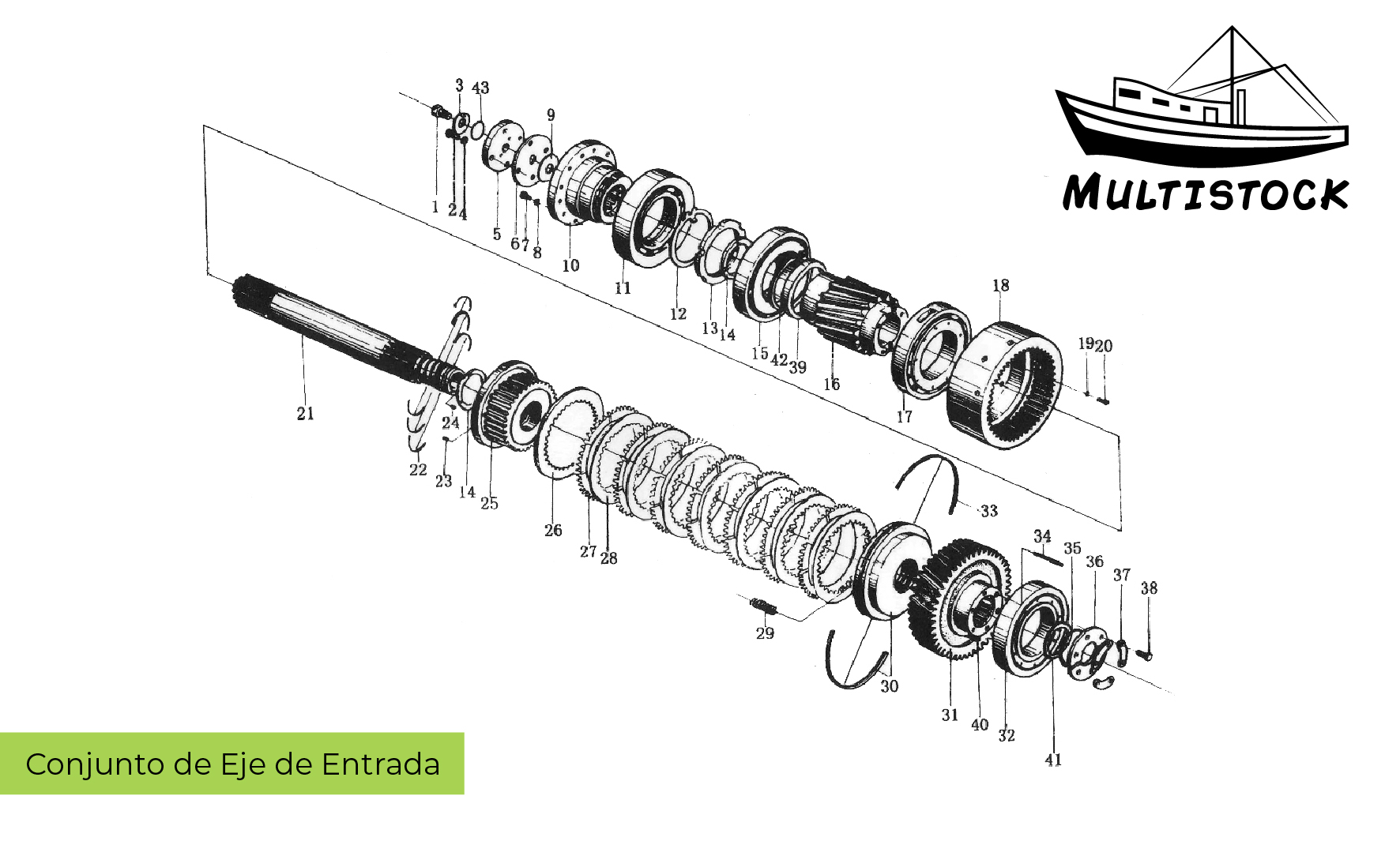

Conjunto de eje de entrada

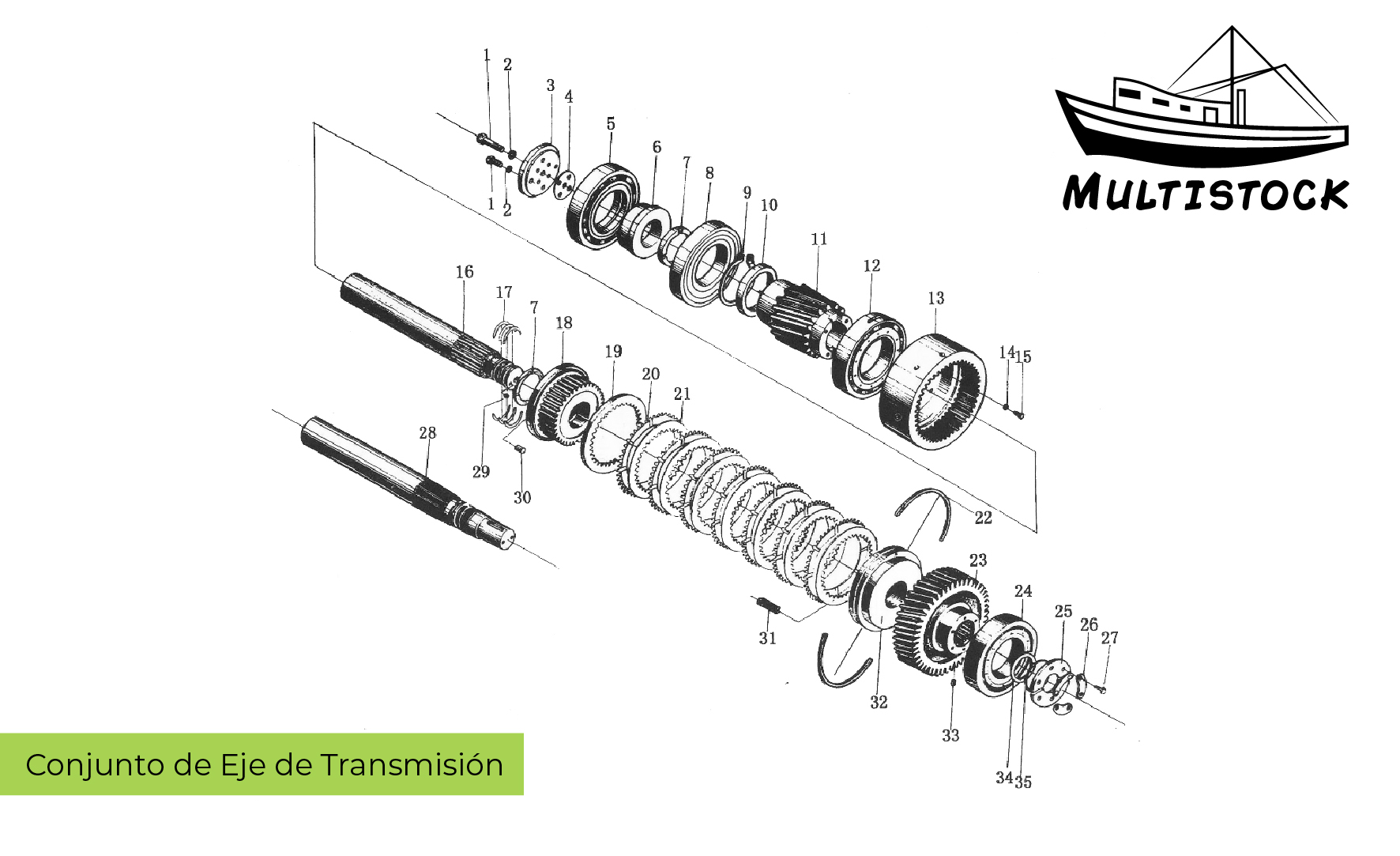

Conjunto de eje de transmisión

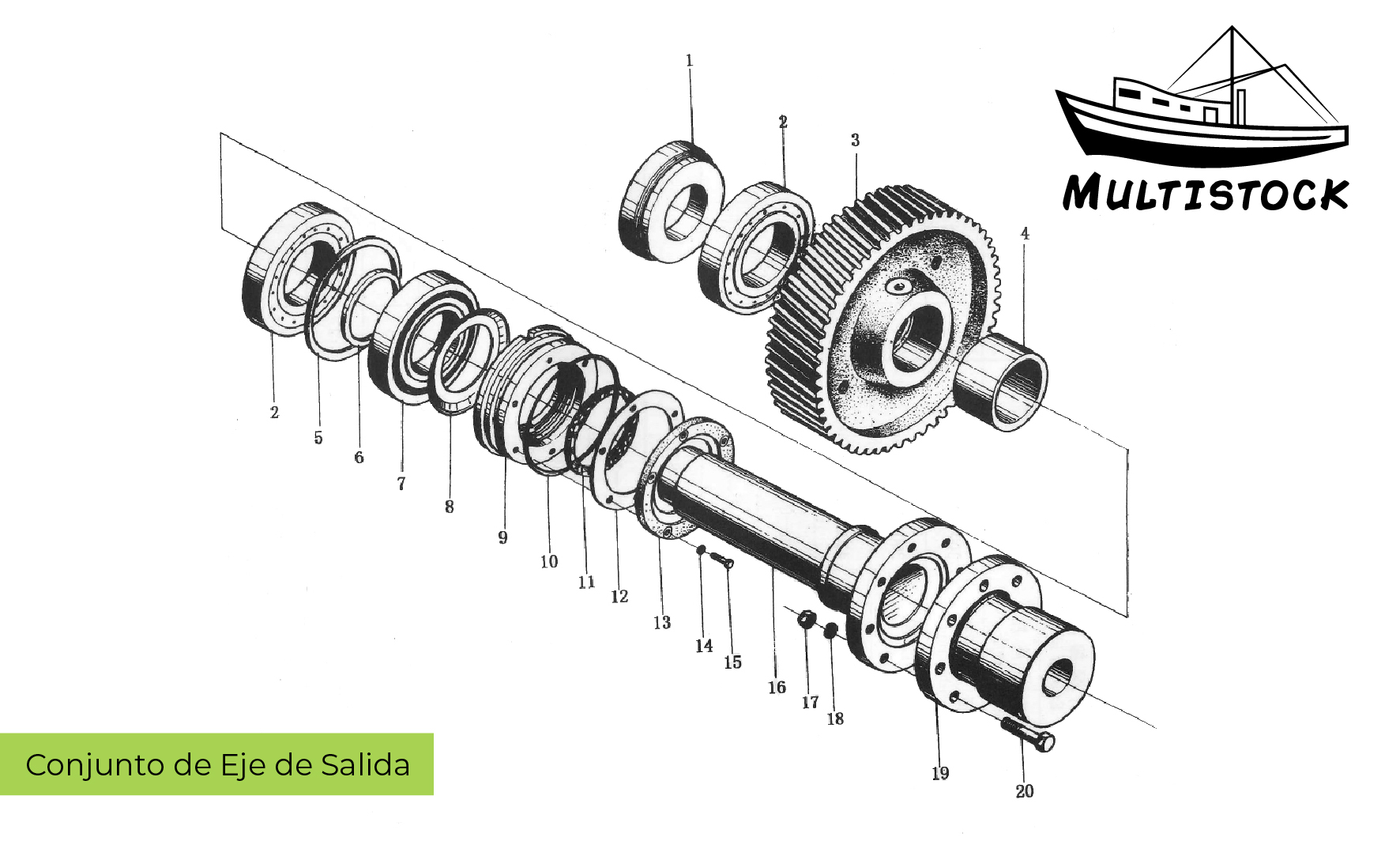

Conjunto eje de salida

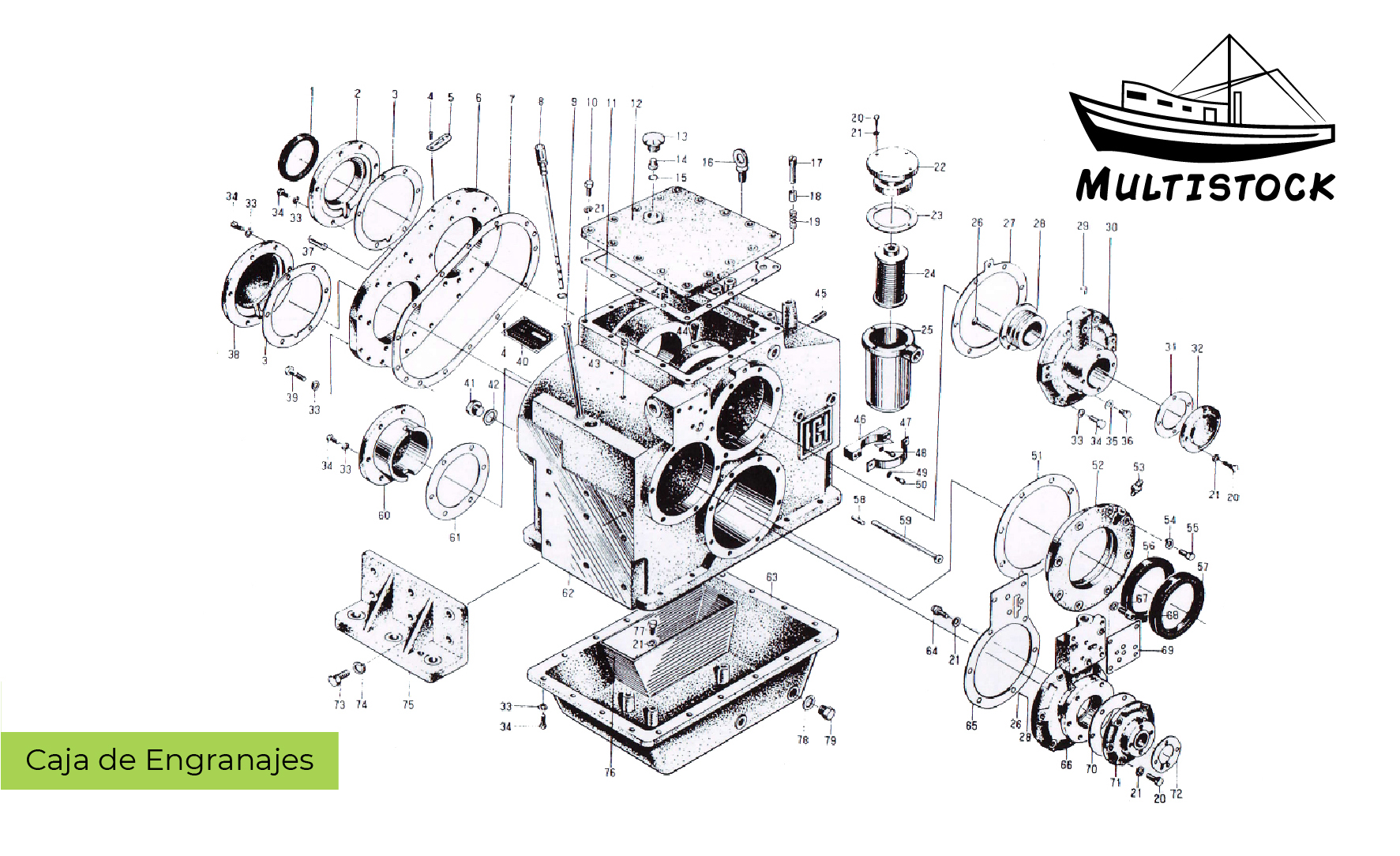

Caja de engranajes
Acoplamiento de entrada

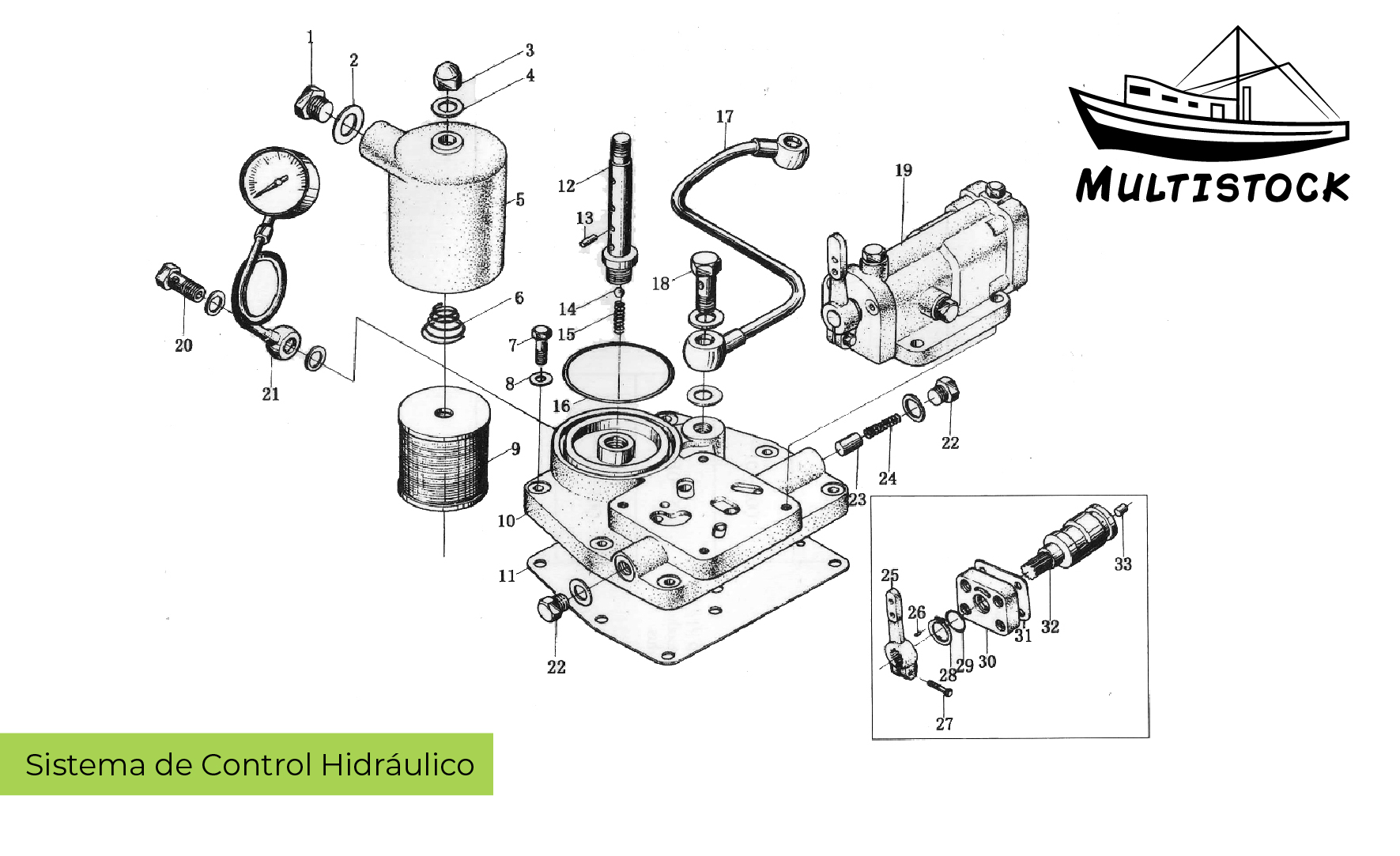

Sistema de control hidráulico

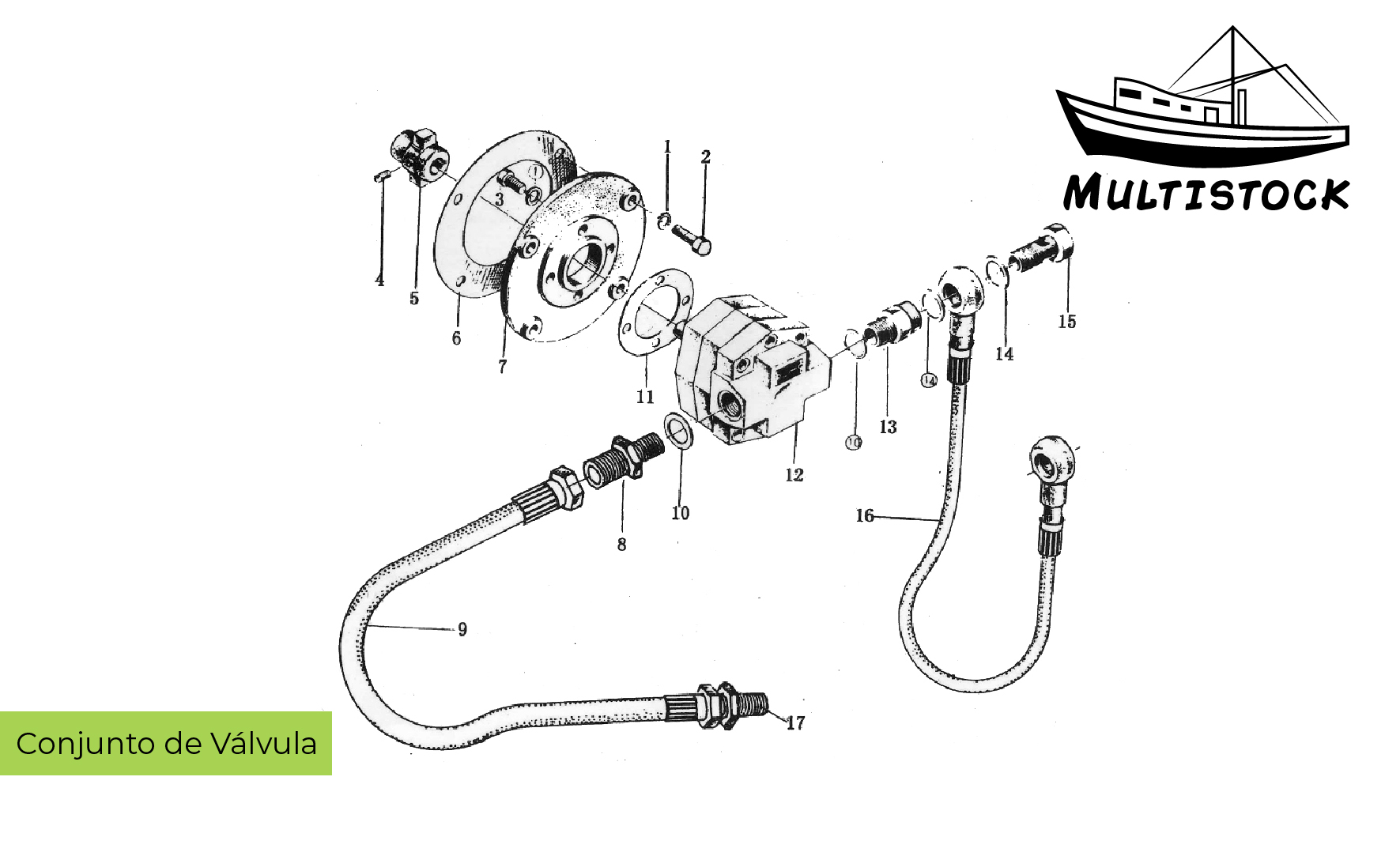

Conjunto de Válvula

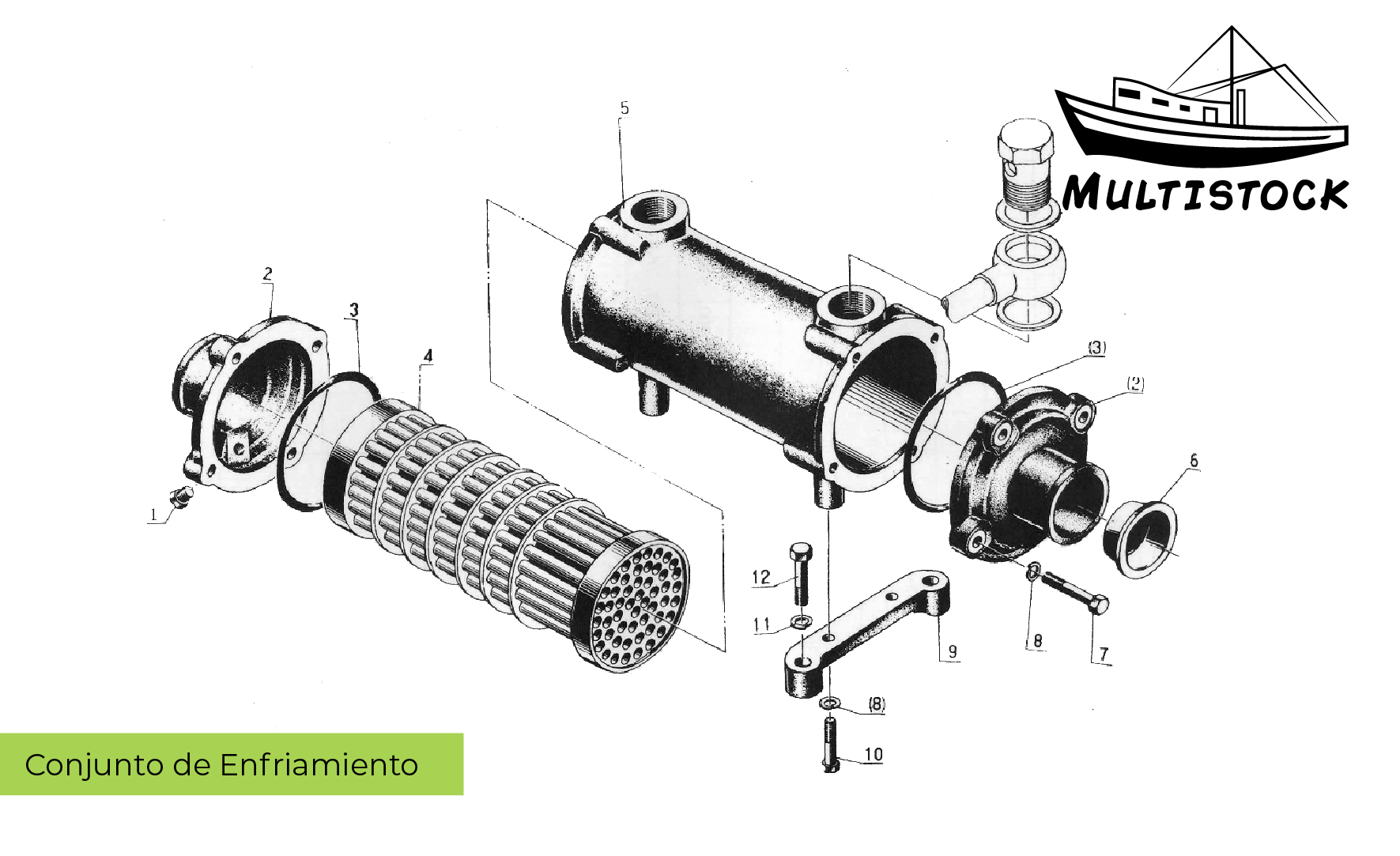

Conjunto de Enfriamiento

Descripción

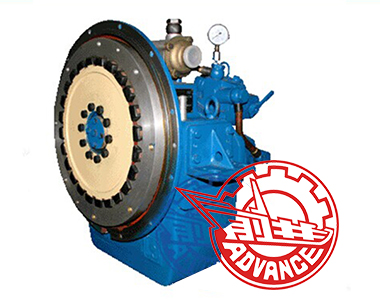

La caja de Cambios Marina Z300 posee funciones de reducción de velocidad, adelante y agarre a popa y empuje de la hélice. Está diseñado para transmisión en una sola etapa y desplazamiento vertical, con un volumen pequeño, una relación grande, peso ligero y fácil de desmontar y volver a montar y mantener.

Ficha Técnica

Input speed	1000-2500r/min			Rated thrust	50KN
Reduction ratio	1.87、2.04、2.54	trans. capacity	0.257kw/r/min	Center distance	264mm
	3.00		0.243kw/r/min	L×W×H	786×930×864mm
	3.53		0.221kw/r/min	Net weight	740kg
	4.10、4.47、4.61		0.184kw/r/min	Flywheel	12V135、12V150、SAE18、16、14
	4.94		0.147kw/r/min	Bell housing	12V135、12V150、SAE0、1
	5.44		0.125kw/r/min
Control way	Push-and-pull flexible shaft, electrically

Galería de Repuestos

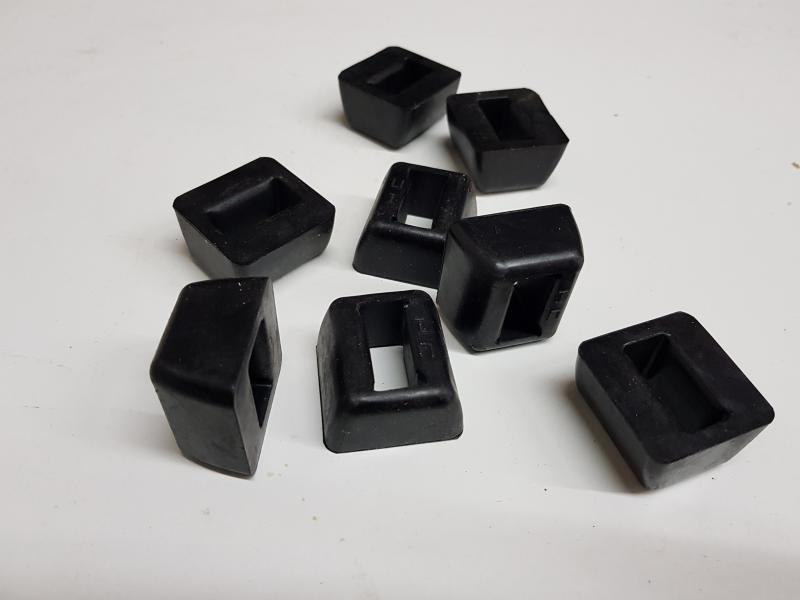

TACOS GOMA GRANDE

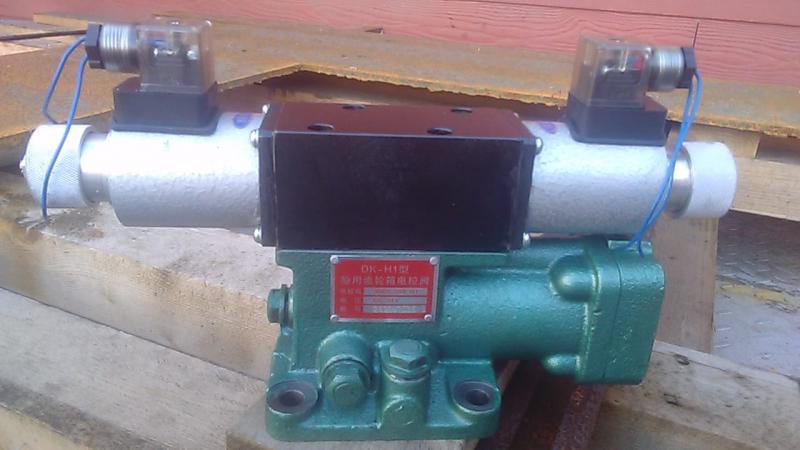

COMANDO HIDRÁULICO ELÉCTRICO

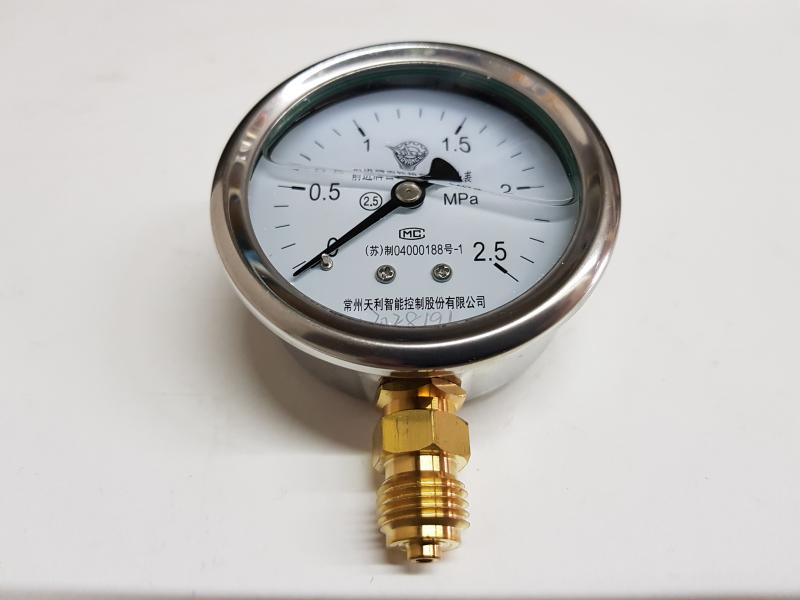

RELOJ PRESIÓN ACEITE

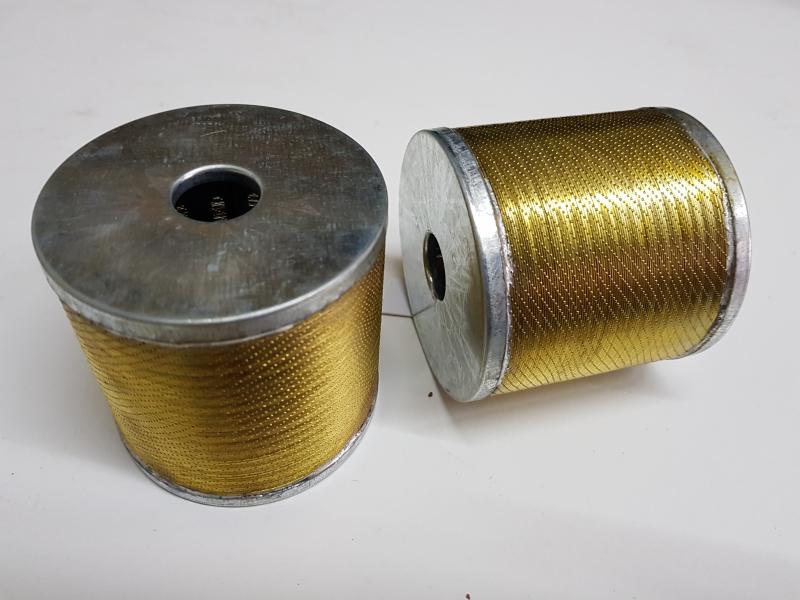

FILTRO COMANDO HIDRÁULICO

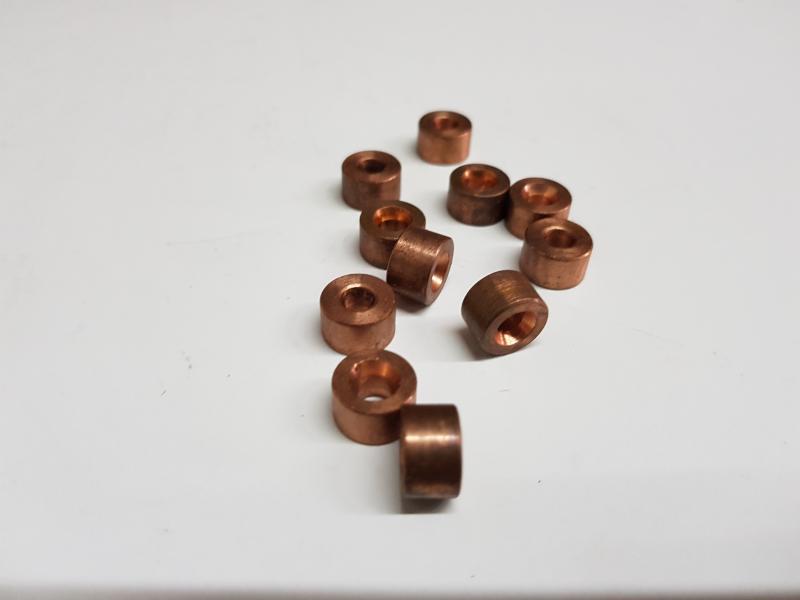

BUJE BRONCE RELOJ PRESIÓN

CAÑERÍA RELOJ

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
1	Bolt	300—01—026	1	13	Nut	300—01—007	1
2	Bolt	M12 X 25 GB21—76	4	14	Thrust ring	300—01—004	2
3	Lock washer	300—01—025	1	15	Bearing	42222 GB283—64	1
4	Spring washer	12 GB93—76	4	16	Pinion	300—01—005/1 .87	1
5	Plate	300—01—001A	1			300—01—005/2
6	Gasket	300—01—021	1			300—01—005/2 . 5
7	Bolt	M14 X 50 GB21—76	12			300—01—005/3A
8	Spring washer	14 GB93—76	12			300—01—005/3 .53
9	Adjusting ring	300—01—002	1			300—01—005/4A
10	Coupling bracket	300—01—003	1	17	Bearing	2222 GB283 —63	1
11	Bearing	176222 GB294—64	1	17	Bearing spacer	300—01—023	1
12	Lock washer	105 GB858—76	1	18	Clutch housing	300—01—006	1

Ver / Ocultar Cod. 1 al 18

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
19	Spring washer	10GB93—73	4	32	Bearing	42221 GB283—81	1
20	Socket head cap screw	M10 X 25 GB70—76	4	33	Piston ring	300—01—012	1
21	Input shaft	300—01—102A	1	34	Emergency Bin	300—01—020	3
22	Sealing	300—01—016	3	35	Oring	300—01—014	2
23	Plug	Q21—14	3	36	Positioning Plate	300—01—015	2
24	Plug	Q21—38 fi10	1	37	Safety piece	300—01—018	3
25	Clutch bracket	300—01—101	1	38	Bolt	M10 x 20 GB21—76	6
26	Thrust Plate	300—01—008	1	39	Bearing bush	D300—01A—005	1
27	External disc	300—01—009A	7	40	Plug	Q21—39 fi5	2
28	Internal disc	300—01—010	7	41	Ring	300—01—022	1
29	Return spring	300—01—013A	9	42	Spacer	110 GB894—76	2
30	Piston	300—01—011A	1	43	Oring	GB/T3452.1—2005	1
31	Gear	300—01—01913	1

Ver / Ocultar Cod. 19 al 43

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
1	Bolt	M12 x 25 GB21—76	4	9	Spacer	110 GB894—76	2
		M12 x 30 GB21—76—8.8	4	10	Bearing bush	D300—01A—005	1
		M20 x 45 GB21—76	1	11	Pinion	300—01—005/1.87	1
2	Spring washer	12 GB93—76	8			300—01—005/ 2
2	Spring washer	20 GB856—76	1			300—01—005/2.5
3	End plate	300—02—002	1			300—01—005/ 3A
4	Adjusting ring	300—02—001	1			300— 1 —005/3.53
5	Bearing	176222 GB294—64	1			300—01 —005 / 4A
6	Bearing seat	300—02—003	1	12	Bearing	2222 GB283—64	1
7	Thrust plate	300—01—004	2	12	Retainer	300—01—023	1
8	Bearing	42222 GB283—64	1	13	Clutch housing	300—01—006	1

Ver / Ocultar Cod. 1 al 13

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
14	Washer	10 GB93—73	4	25	Positioning plate	300—01—015	2
15	Bolt	M10 X 25 GB70-76	4	26	Safety piece	300—01—018	3
16	Shaft	300—02—101A	1	27	Bolt	M10 x 20 0821—76	6
17	Sealing	300—01—016	3	28	P.T.O shaft	300—02x—101A	1
18	Clutch bracket	300—01—101	1	29	Plug	Q21—38 fi10	1
19	Thrust plate	300—01—008	1	30	Plug	Q21—14 fri7	4
20	External disc	300—01—009A	7	31	Return spring	300—01—013A	9
21	Internal	300—01—010	7	32	Piston	300—01—011A	1
22	Piston ring	300—01—012	1	33	Plug	Q21—39	2
23	Gear	300—02—0043	1	34	Ring	300—01—022	1
24	Bearing	42221 GB283—64	1	35	Oring	300—01—014	1

Ver / Ocultar Cod. 14 al 35

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
1	Bell housing	300—04—006X1A	1	16	Oring	16 X 2.4 GB1235—76	4
		300—04—006X2		17	Dipstick element	300—04—300	1
		300—04—006X3		18	Bolt	M8 x 16 GB21—76	4
2	Bolt	M6 x 10 GB67—76	2	19	Spring washer	8 GB93—76	12
3	Cover	1601—0018	1	20	Special screw	300—04—018	2
4	Sealing	P6125 x 160 x 15 / HG4—692—67	1	21	Bolt	M20 GB825—76	3
5	Bolt	M12 X 35 GB21—76	16	22	Socket head cap screw	M8 X 16 GB70—76	16
6	Spring washer	12 GB93—76	16	23	Upper cover	300—04—019A	1
7	Bearing cover	300—04—006	1	24	Gasket	300—04—002	2
8	Gasket	300—04—007	1	25	Bracket	300—04—005	2
9	Spacer	200 GB893—76	2	26	Bearing bush	300—04—010	2
10	Rivet	2 x 6 GB827—76	6	26	Input bearing bush	8300—04—003	1
11	Rotation arrow	7501—012	1	27	Screw	M6 X 14 GB68—76	2
12	Breather	Q29—06	1	28	Distributor	300—04—009A	2
13	Oil shieid	Q29—05	1	29	Gasket	300—04—004	1
14	Spacer	Q29—04	1	30	Plug	Q21—38	7
15	Name plate	Q25—01—01	1	31	Bolt	M10 x 70 GB21—76	4

Ver / Ocultar Cod. 1 al 31

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
32	Spring washer	10 GB93—76	19	48	Spring	2 X 15 X 19 JB272—60	6
33	Bolt	M10 x 30 GB21—76	15	49	Gasket	300—04—013	1
34	Rear end cover	300—04—003	1	50	Shroud	300—04—011	1
35	Gasket	300—04—020	1	51	Lower housing	300—04—101A	1
36	Cover	300—04—015	1	52	Spring washer	16 GB93—76	36
37	Rubber sealing	PDSO X 70 x 12 / HG4—492—67	1	53	Bolt	M16 x 55 GB21—76	12
38	Protective cap	300—02X——003	1	54	Upper cover	300—04—001A	1
39	Bolt	M8 X 25 GB21—76	6	55	Bolt	M16 x 55 6321—76	16
39	Bolt	M8 X 60 GB70—76	2	56	End cover	300—04—012	1
40	Coarse filter gasket	300—04—204	1	57	Bolt	M16 x 45 GB21—76	8
41	Drain plug	M22x 1.5 Q21—15	1	58	Gasket	300—04—016	1
42	Copper washer	22 Q20—03	1	59	Gasket	300—04—017	1
43	Spring washer	20 GB93—76	4	60	Bearing spacer	D300—O4—006	2
44	Bolt	M20 x 120 GB21—76	4	61	Filter	300—04—202	1
45	Upper housing	300—04—1028	1	62	Filter ﬂange	300—04—205A	1
46	Taper pin	12 X 50 GB118—76	2	63	Connector	300—04—207	1
47	Pin	10je X 16 GB119—76	2

Ver / Ocultar Cod. 32 al 63
