Caja Marina MB170

Ver Despieces

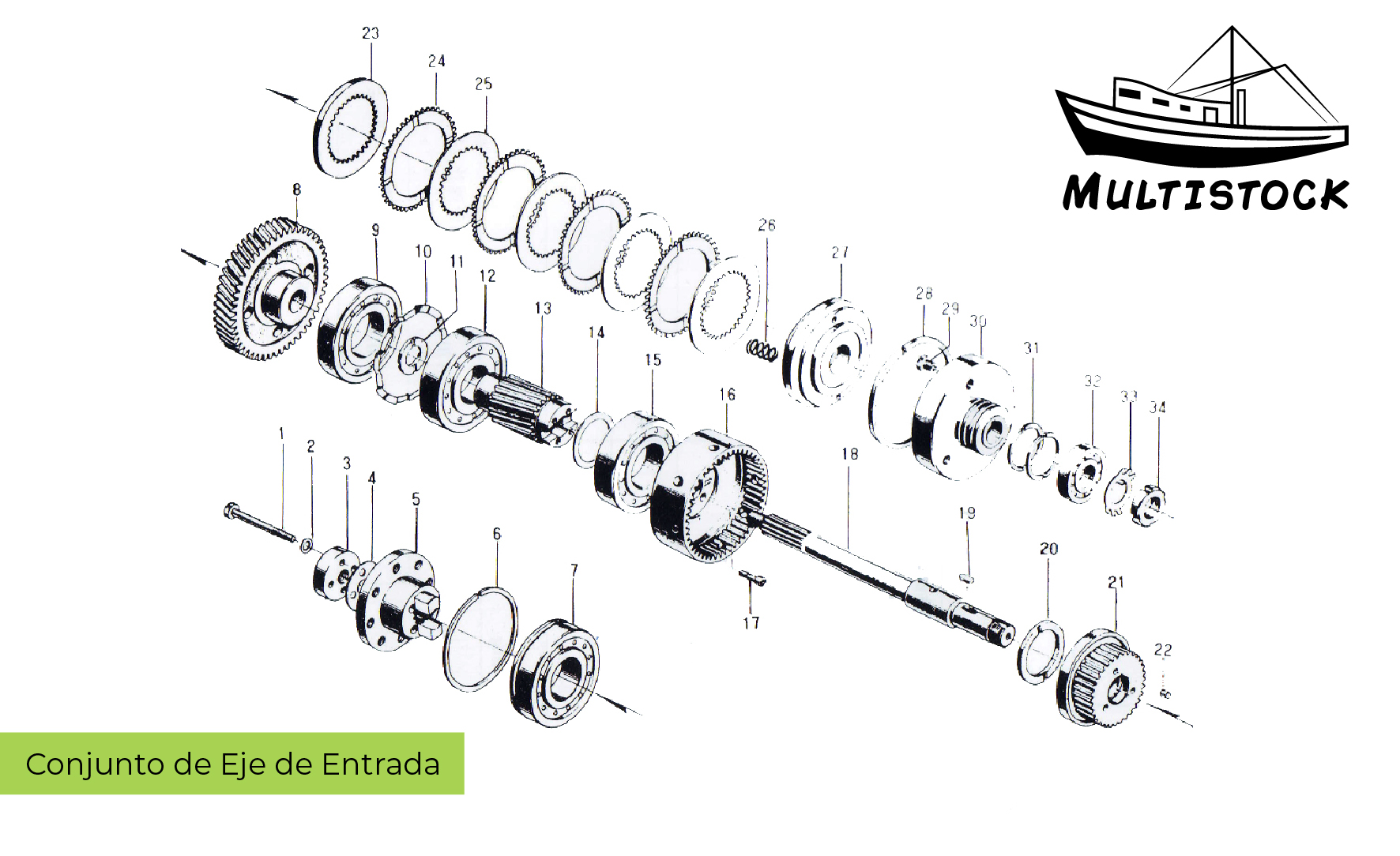

Conjunto de eje de entrada

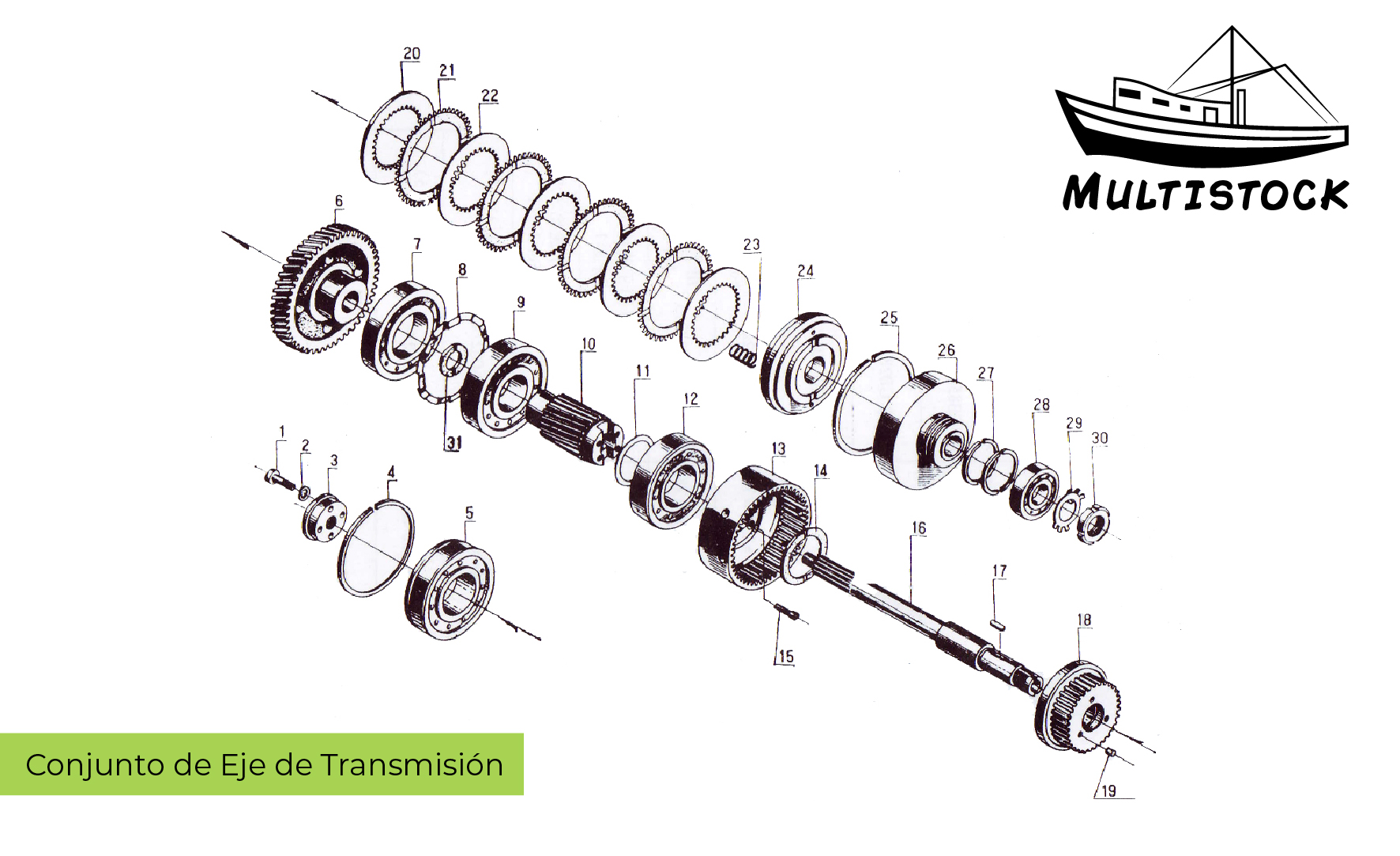

Conjunto de eje Transmisión

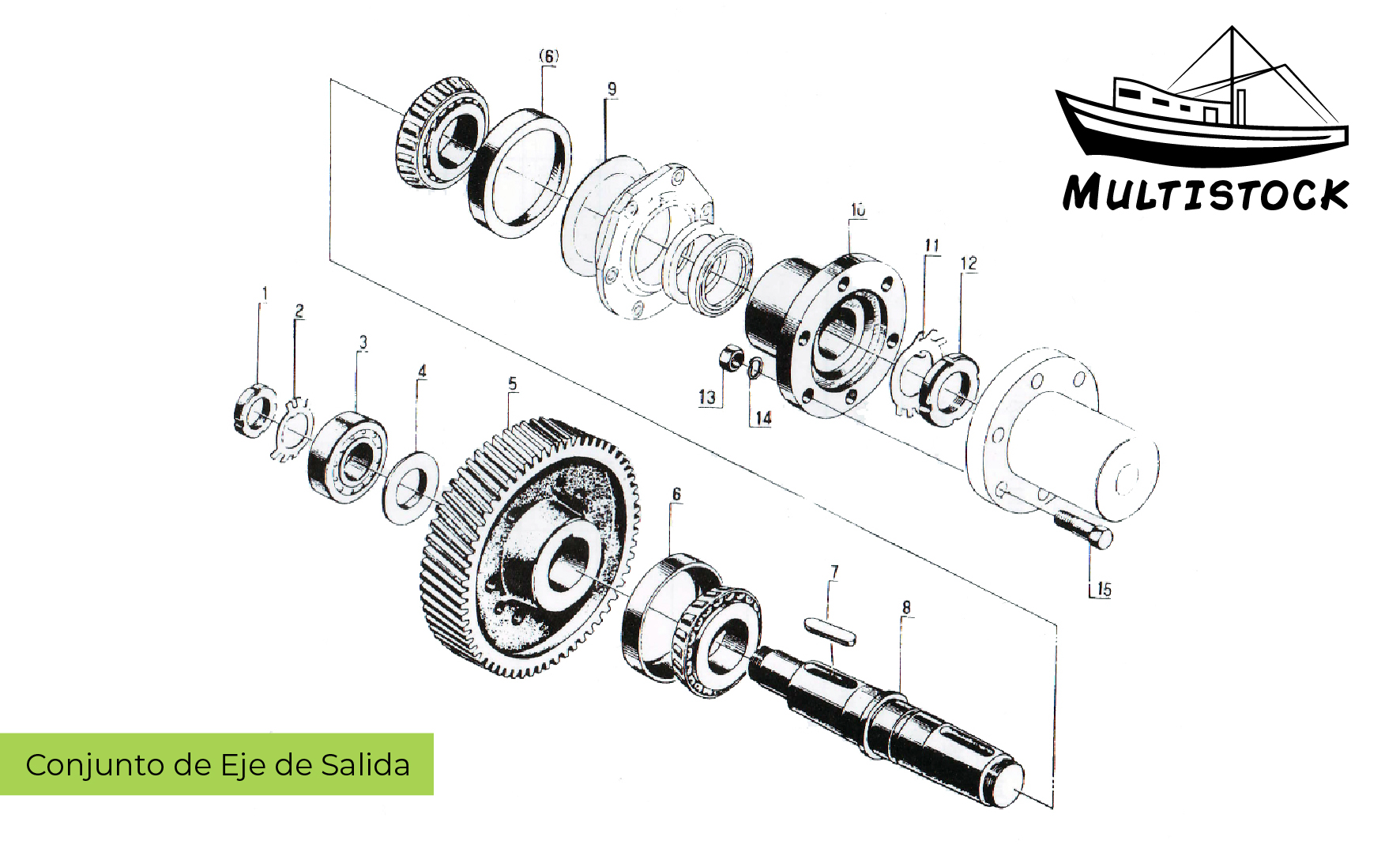

Conjunto eje de salida

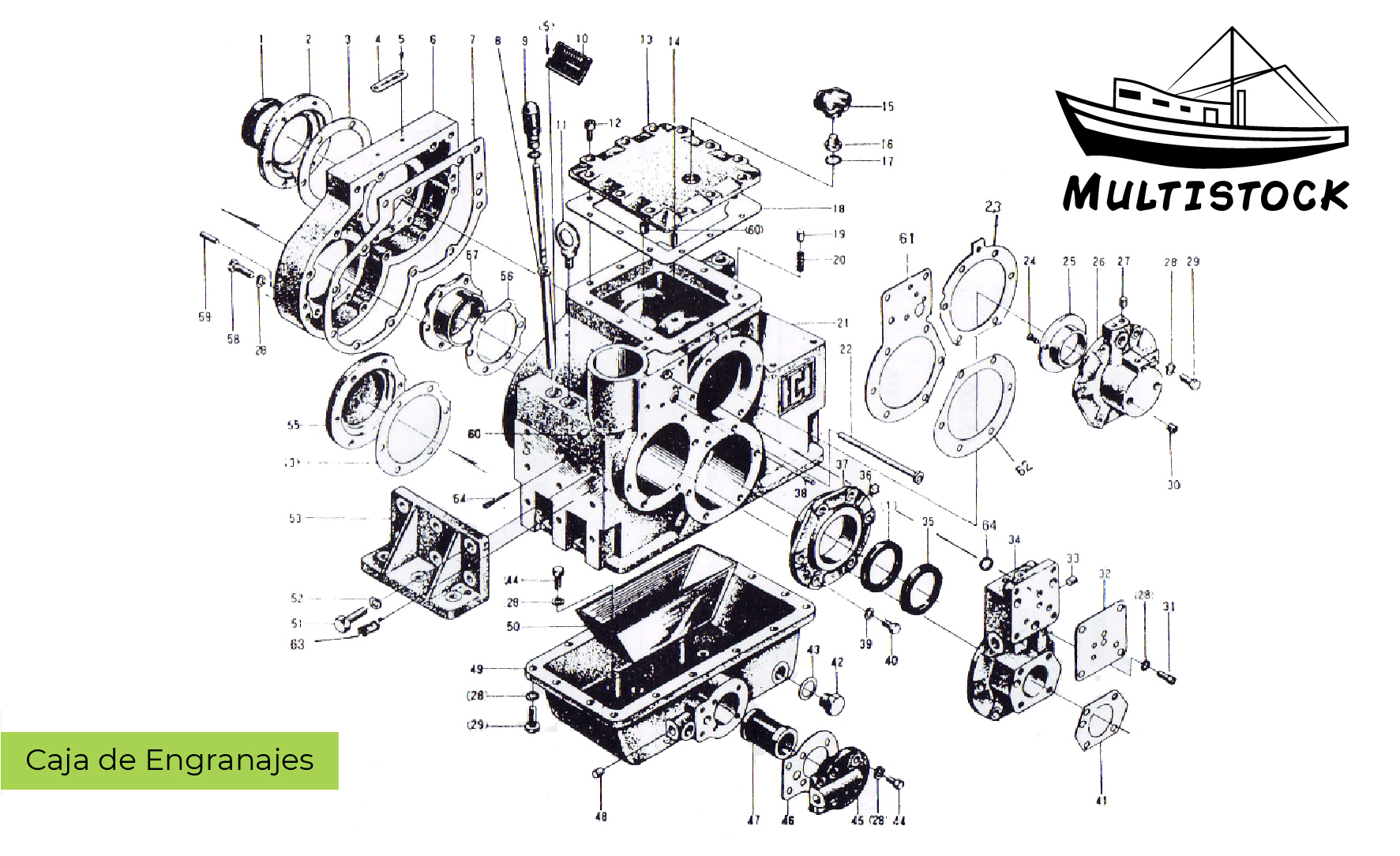

Caja de engranajes

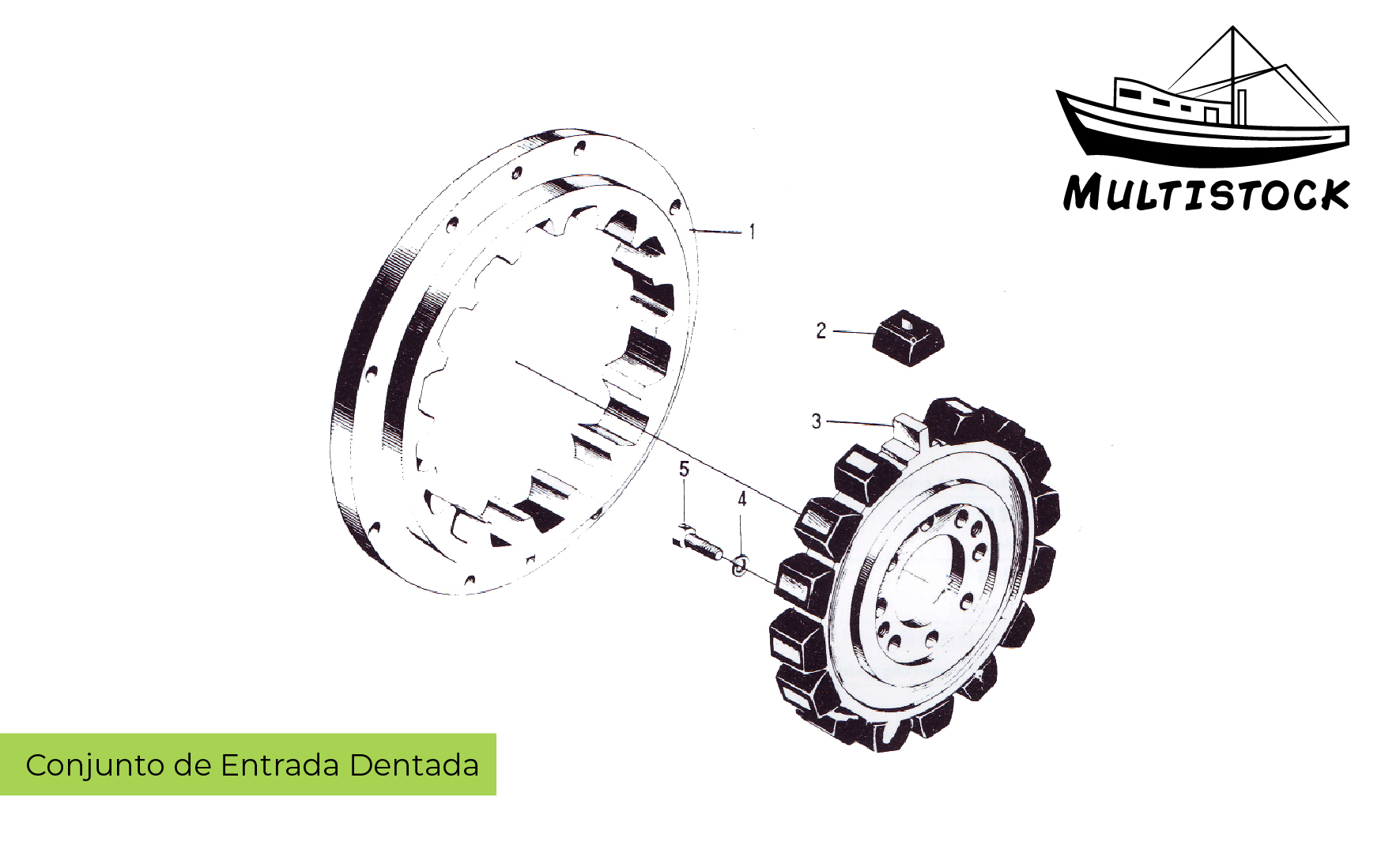

Acoplamiento de entrada

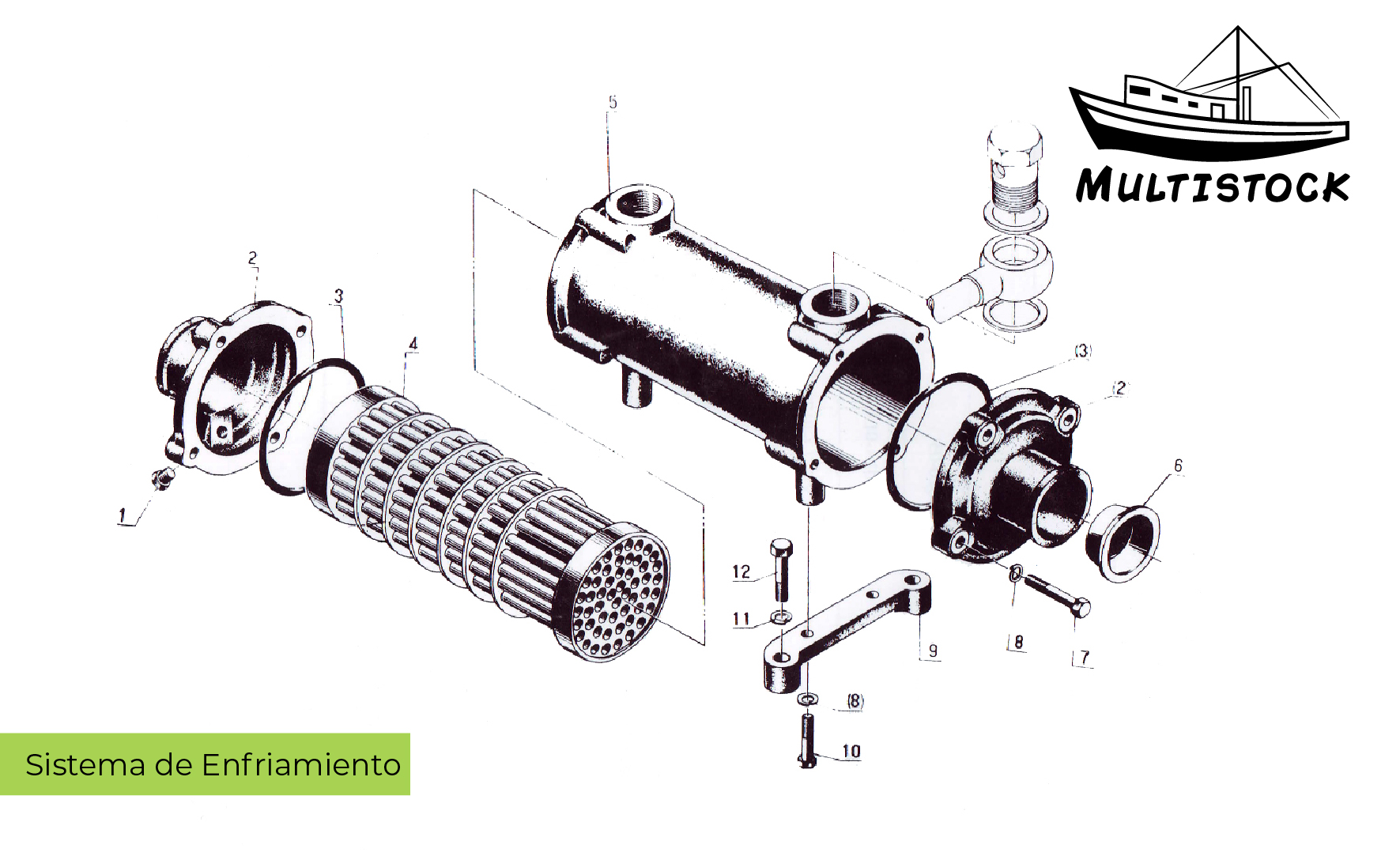

Sistema de Enfriamiento

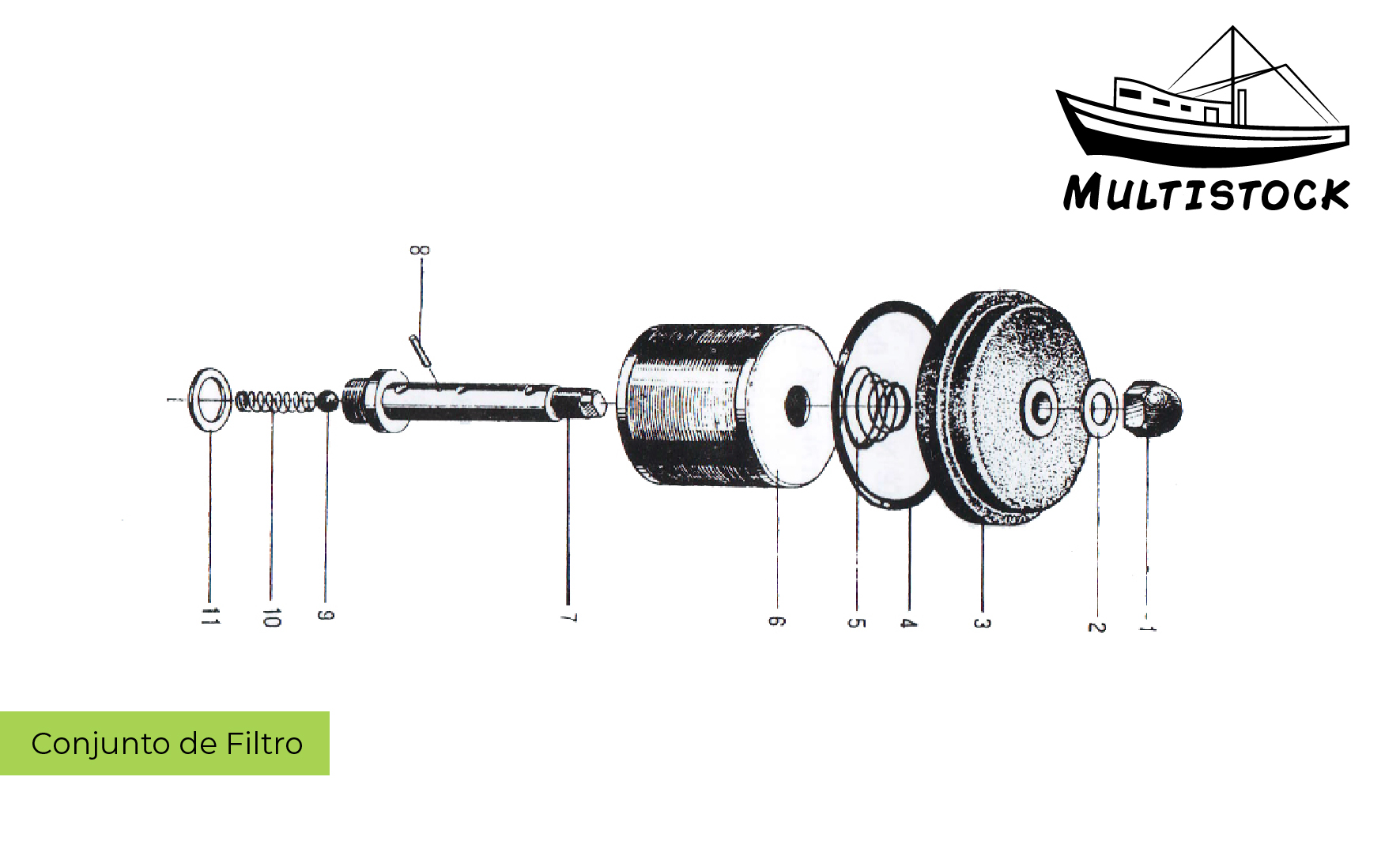

Conjunto de Filtro

Descripción

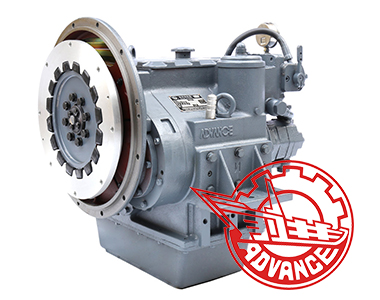

La caja de Cambios Marina MB170 posee funciones de reducción de velocidad, adelante y agarre a popa y empuje de la hélice. Está diseñado para transmisión de desplazamiento vertical y en una etapa, con volumen pequeño, peso ligero y conveniente en desmontaje y montaje y mantenimiento.

Ficha Técnica

Input speed	1500-2500r/min			Center distance	170mm
Reduction ratio	1.97、2.52、3.04、3.54、3.96	trans. capacity	0.039kw/r/min	L×W×H	485×610×656mm
	4.50、5.06		0.031kw/r/min	Net weight	75kg
	5.47、5.88		0.027kw/r/min	Flywheel	4135Ca×6110C、SAE14、11.5、10
Control way	Push-and-pull flexible shaft, electrically			Bell housing	4135Ca×6110C、SAE1、2、3
Rated thrust	16KN			Bell housing	4135Ca×6110C、SAE1、2、3

Galería de Repuestos

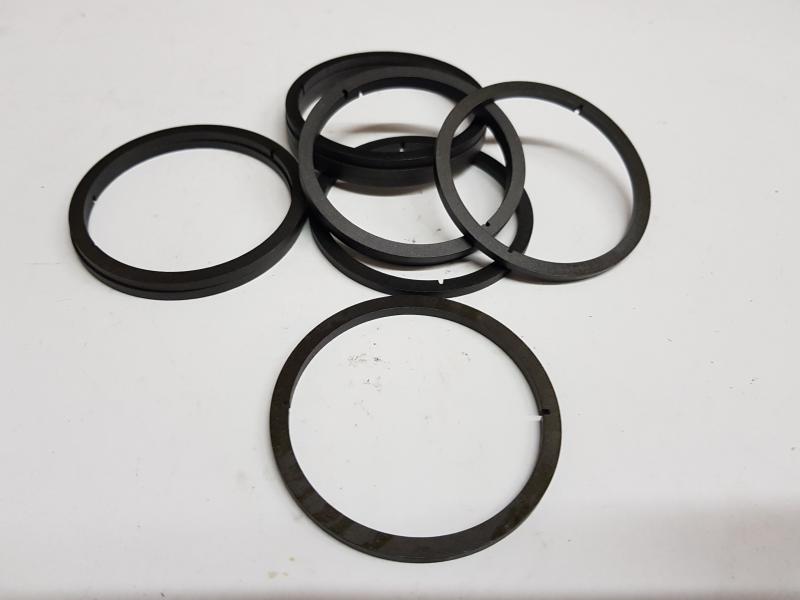

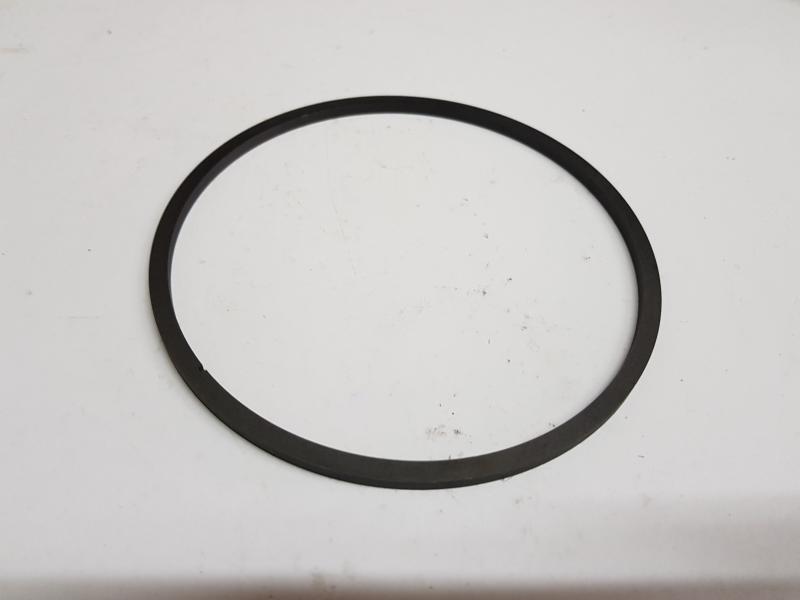

ANILLO PISTÓN

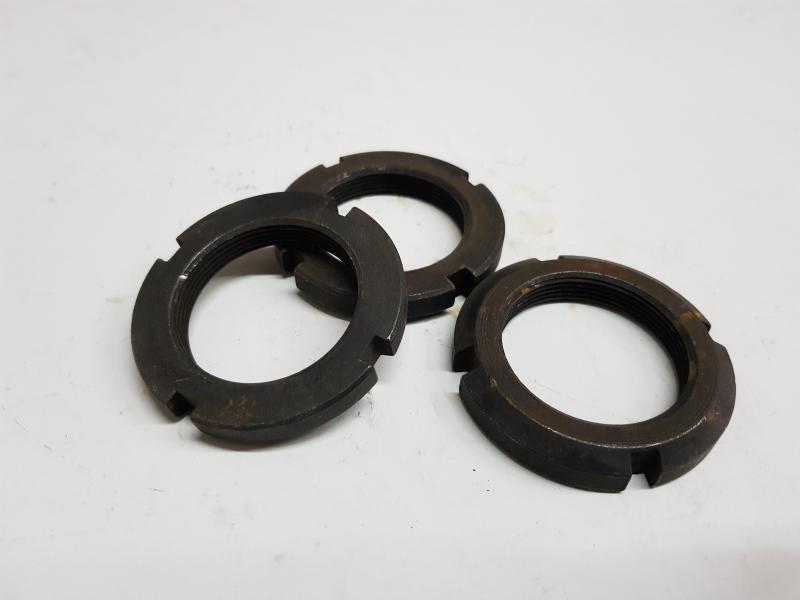

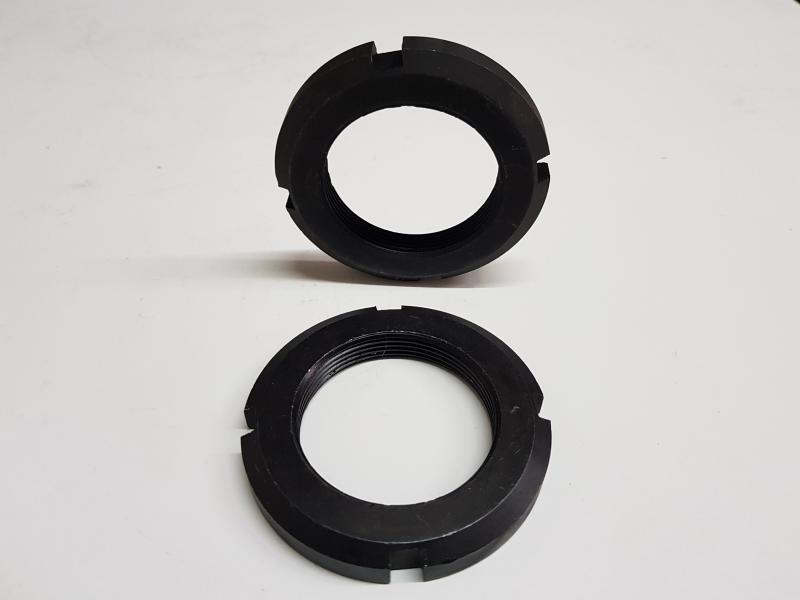

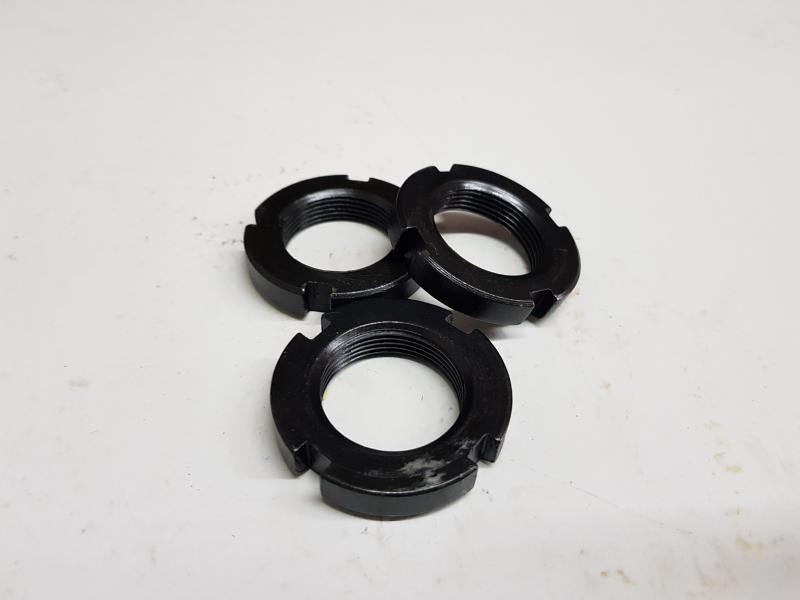

TUERCA DENTADA 56 MM

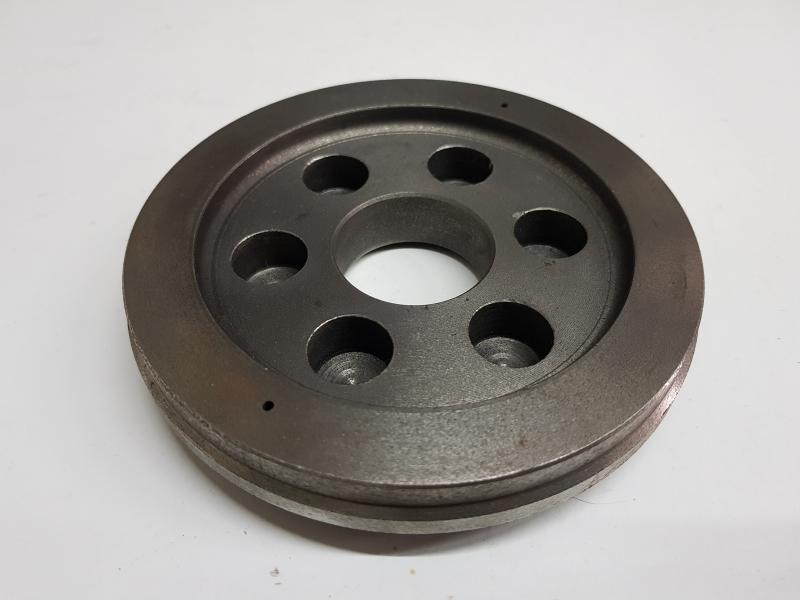

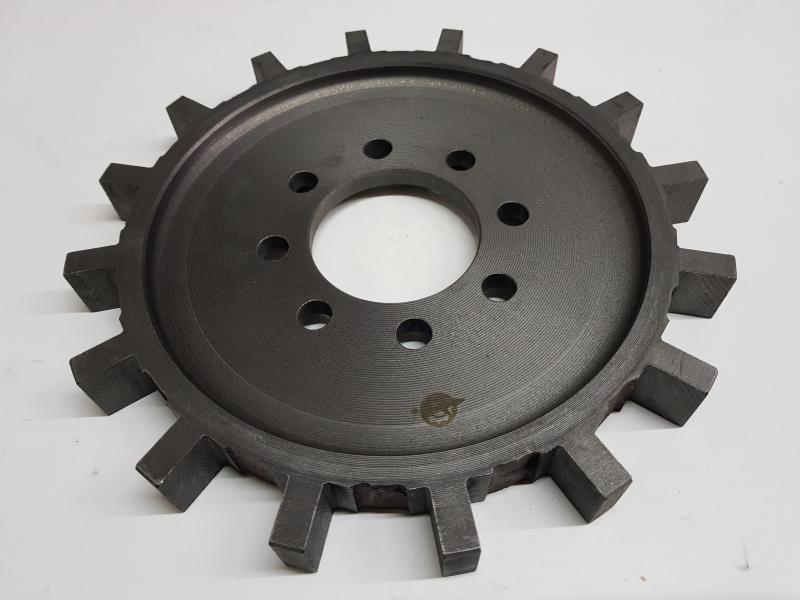

VOLANTE ALUMINIO

TUERCA DENTADA 42 MM

TUERCA DENTADA 30 MM

PISTÓN

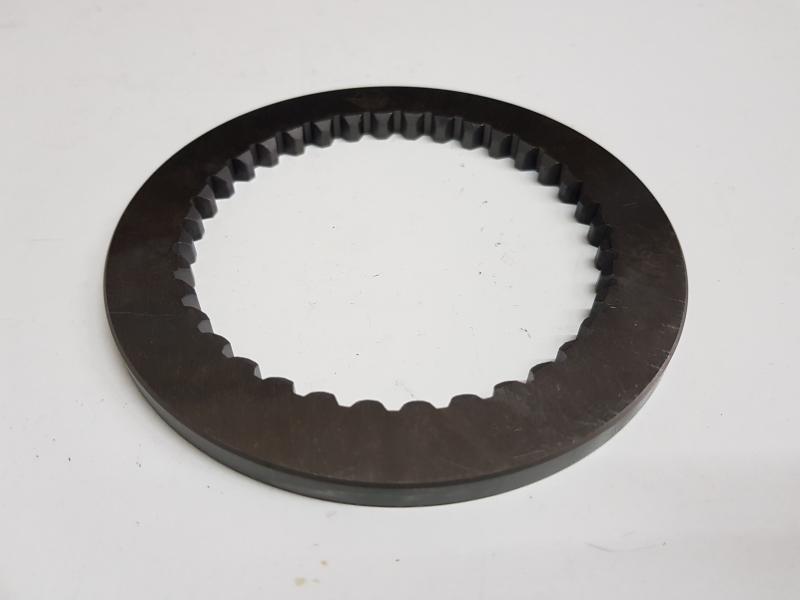

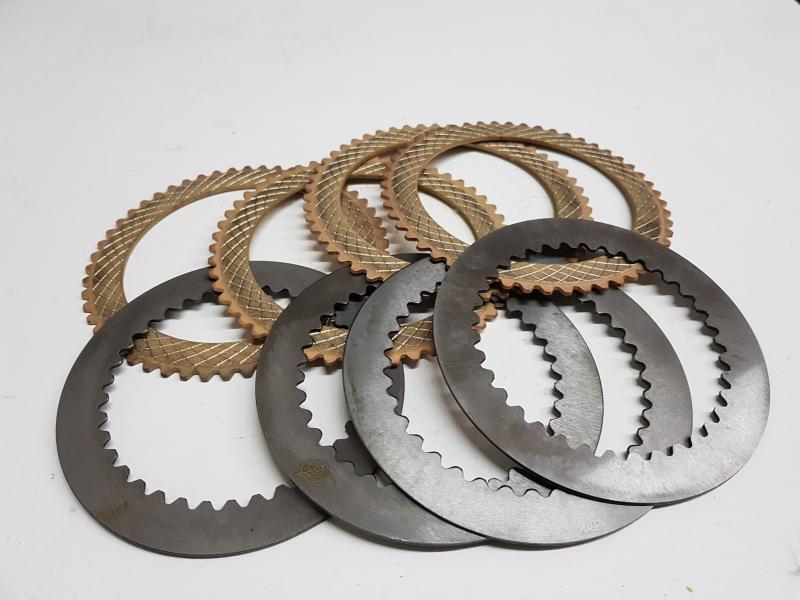

JUEGO DISCOS

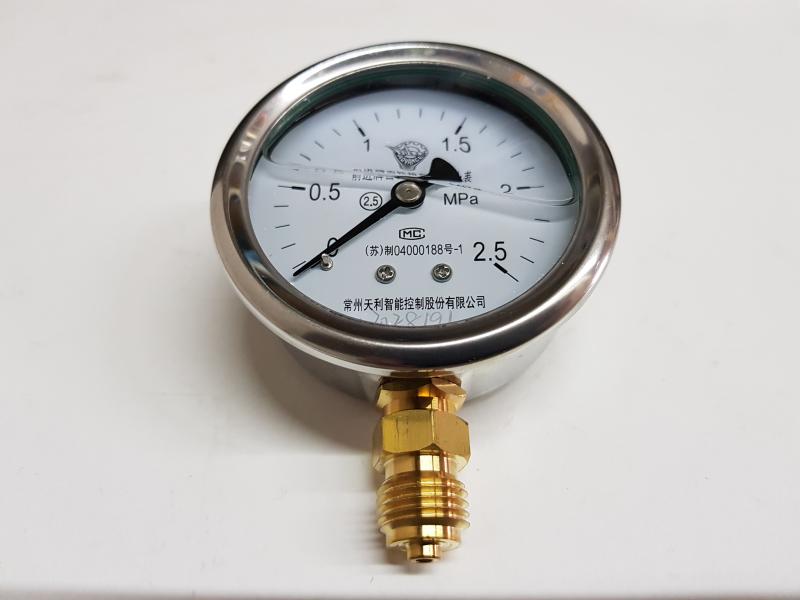

RELOJ PRESIÓN ACEITE

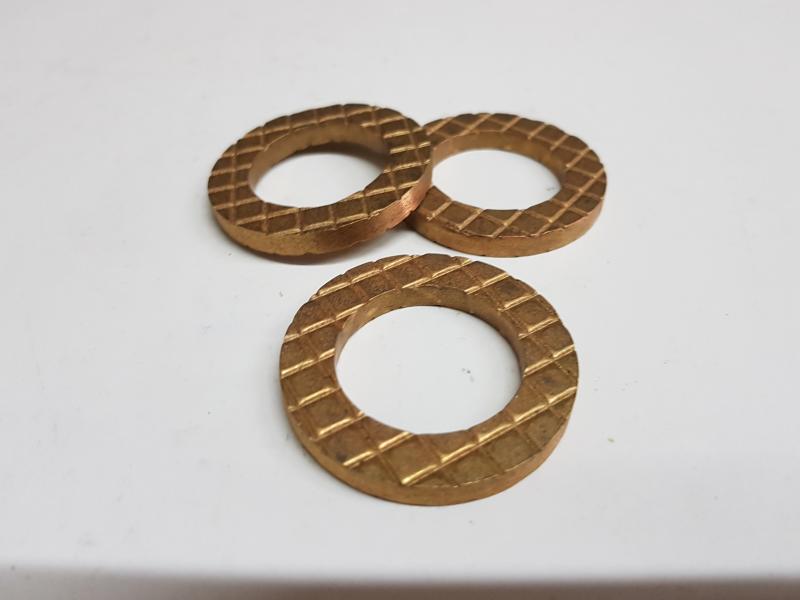

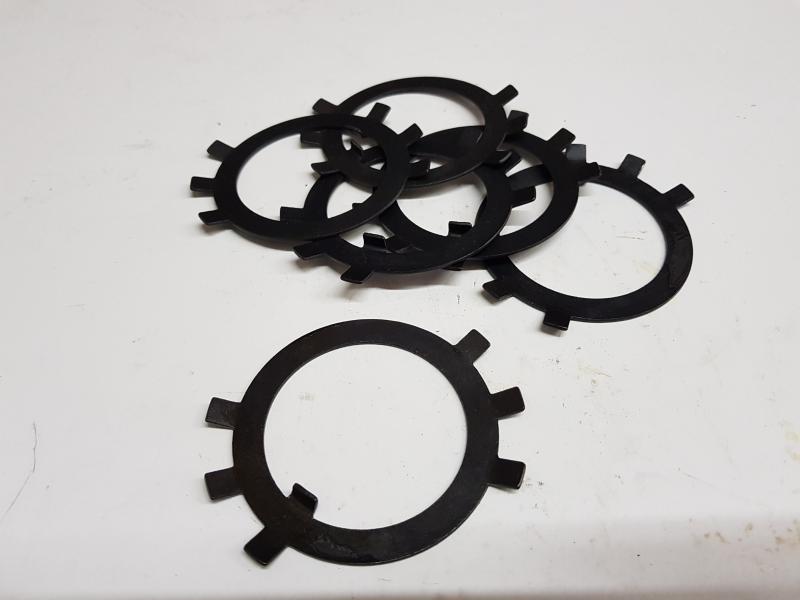

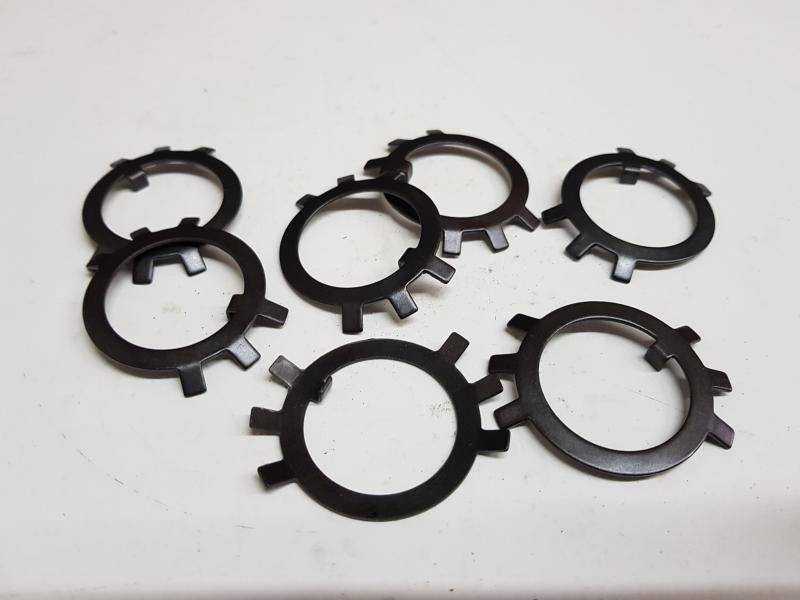

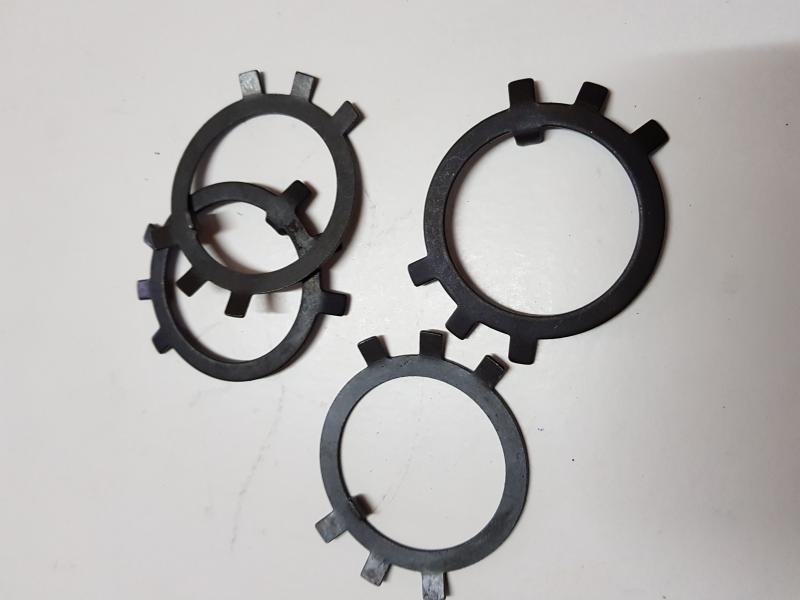

GOLILLA DENTADA 56 MM

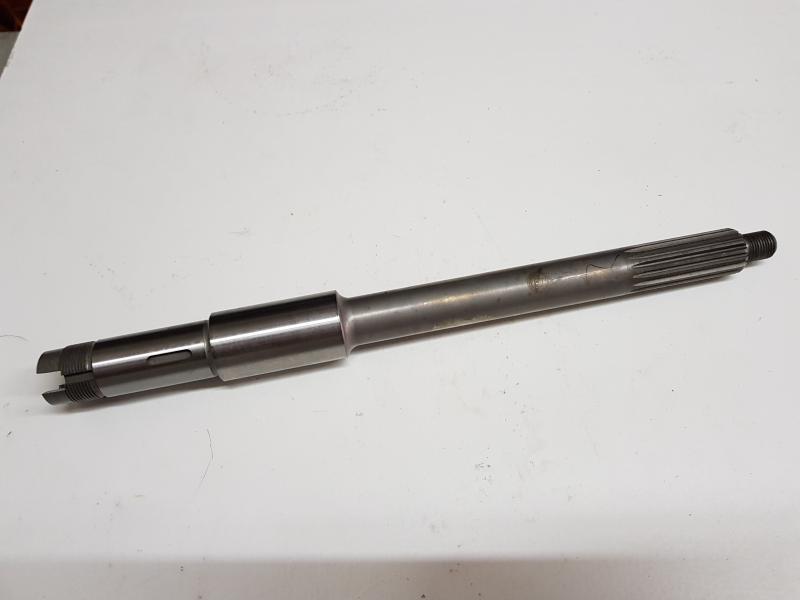

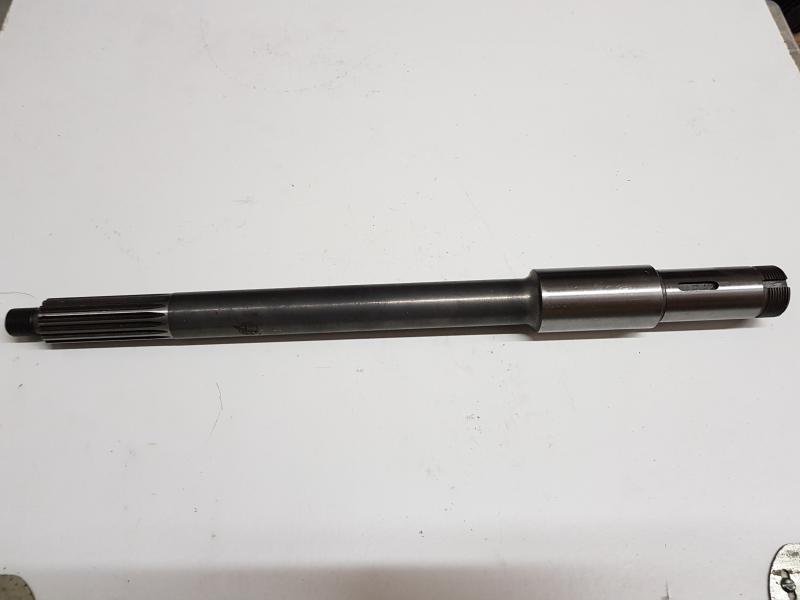

EJE SECUNDARIO

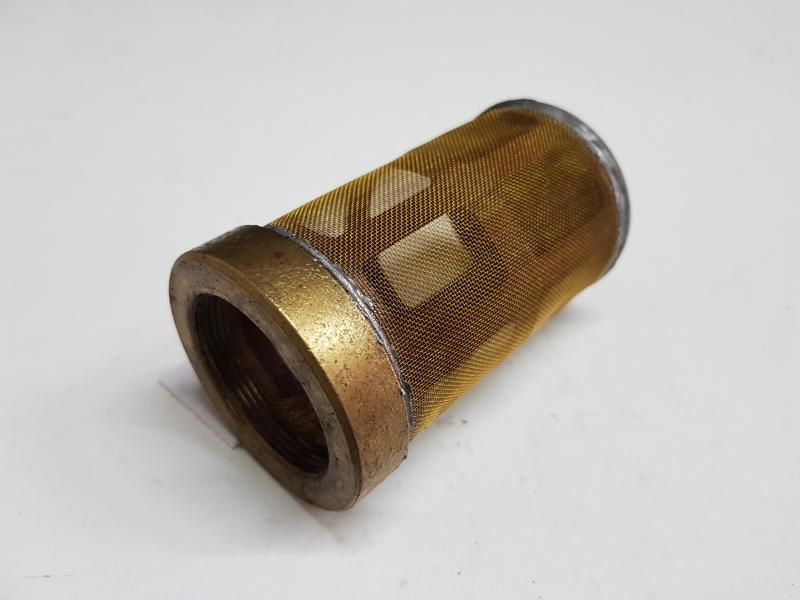

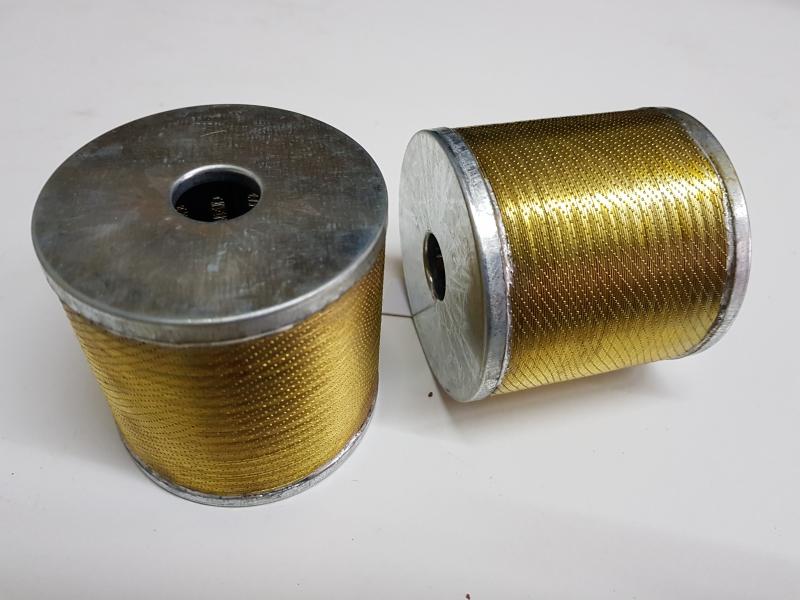

FILTRO CÁRTER

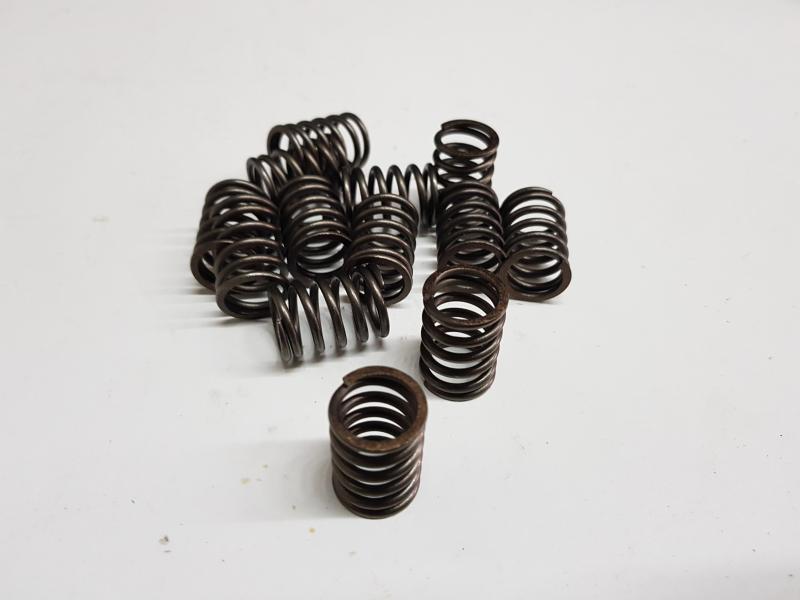

RESORTE PISTÓN

GOLILLA DENTADA 42 MM

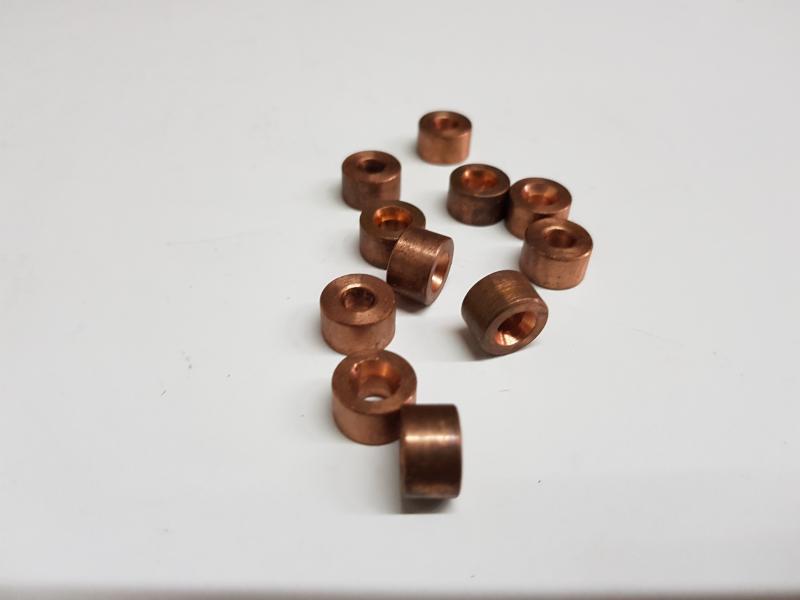

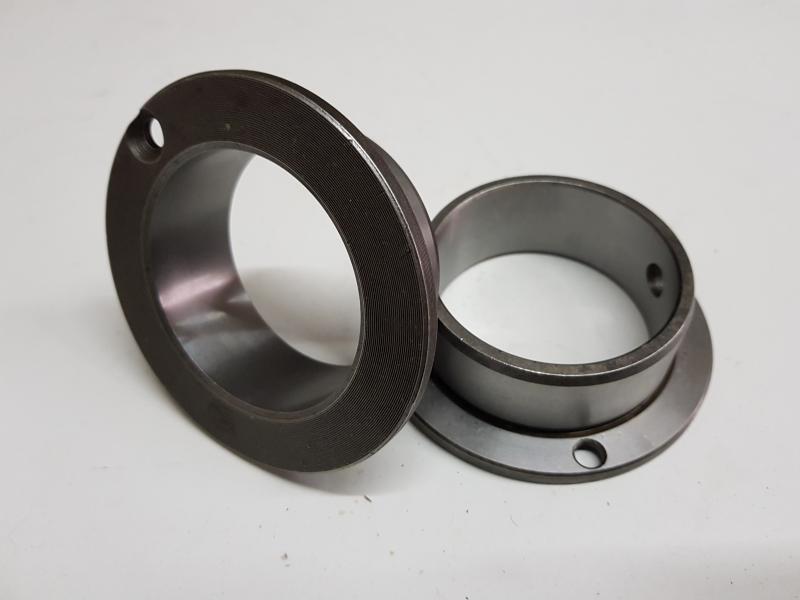

BUJE SELLADOR

BUJE BRONCE RELOJ PRESIÓN

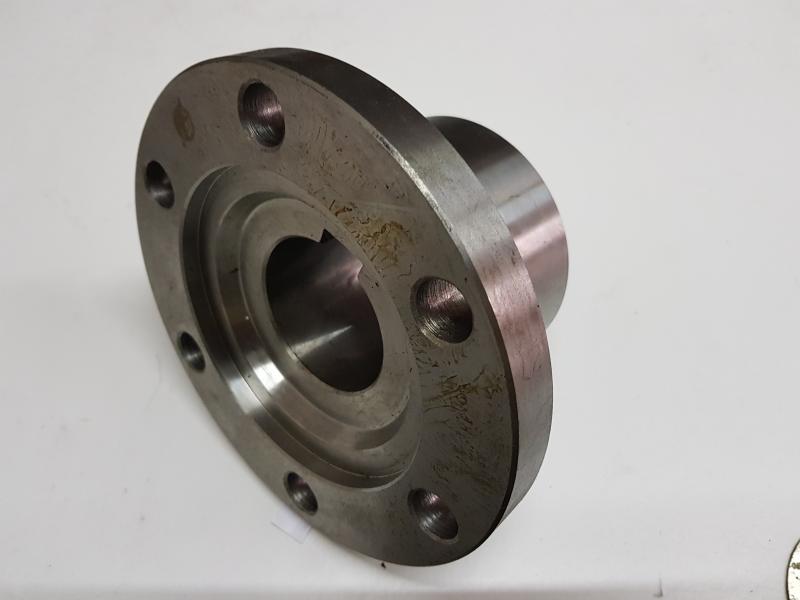

COPLON SALIDA

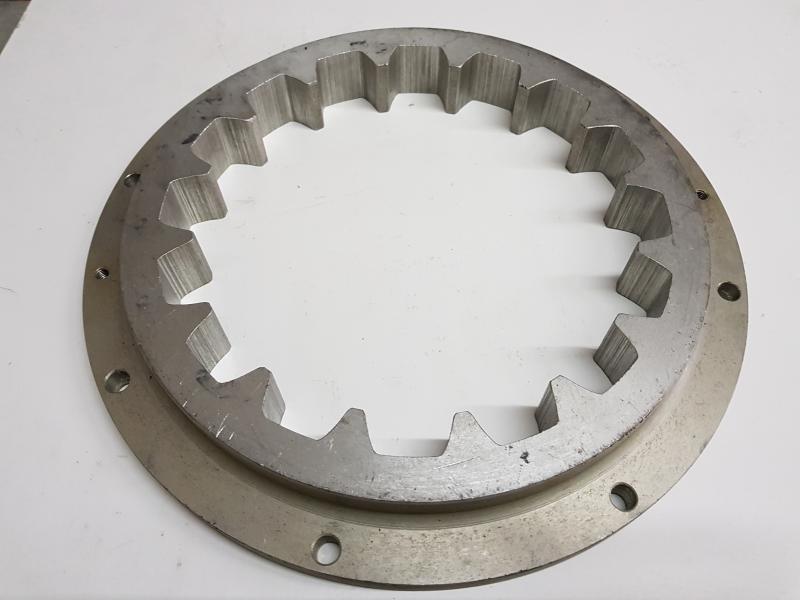

SOPORTE VOLANTE

ANILLO PISTÓN

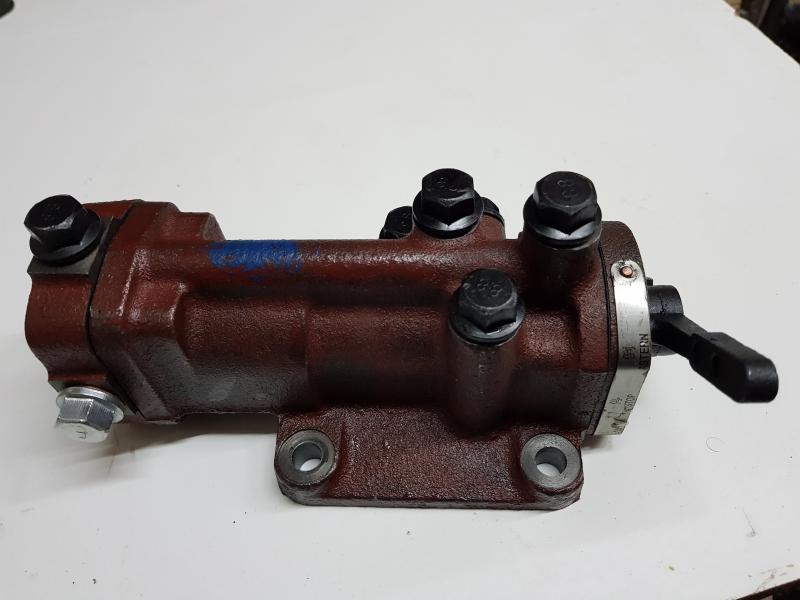

COMANDO HIDRÁULICO

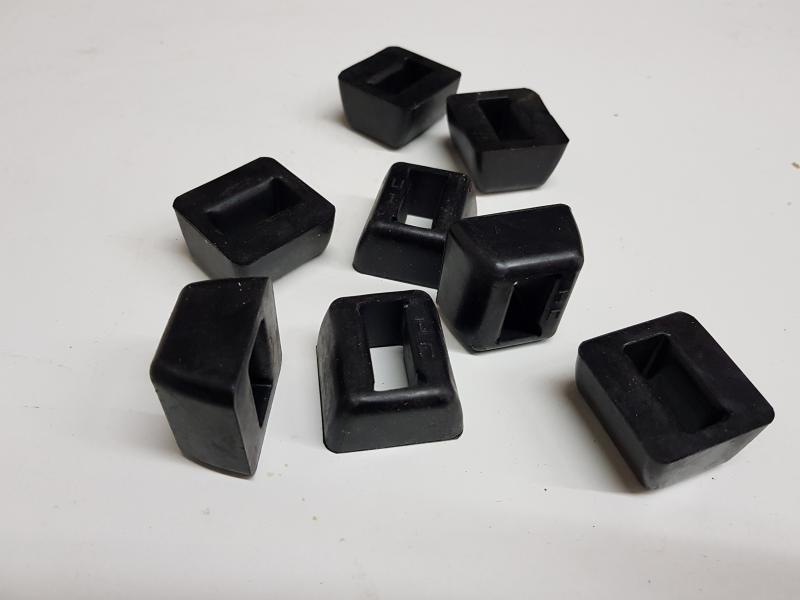

TACOS GOMA GRANDE

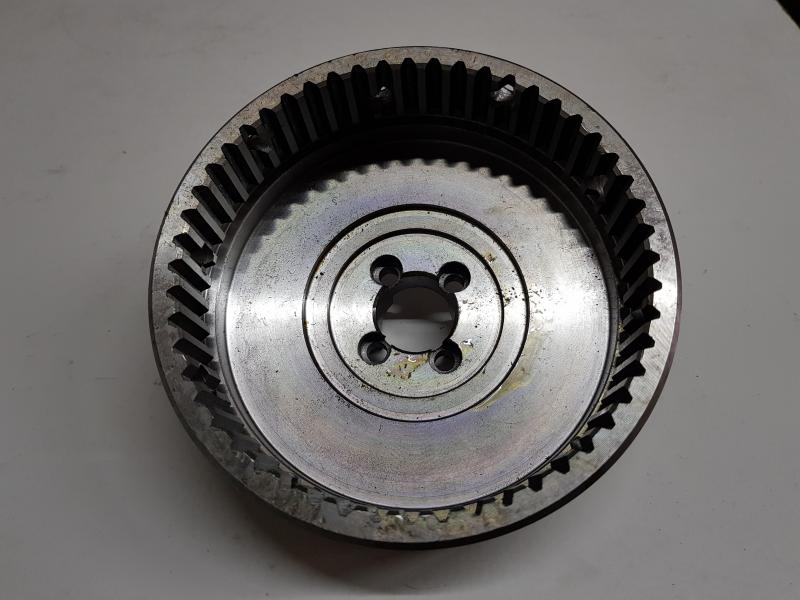

TAMBOR

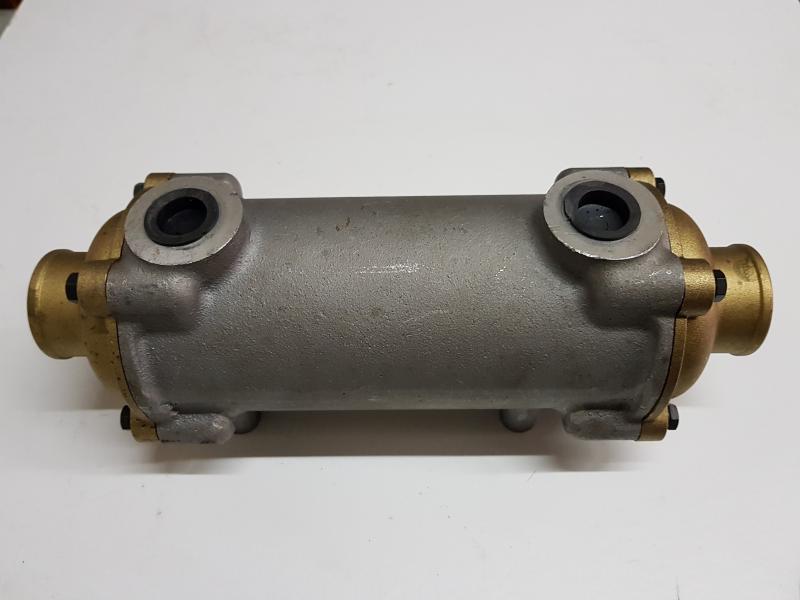

ENFRIADOR ACEITE

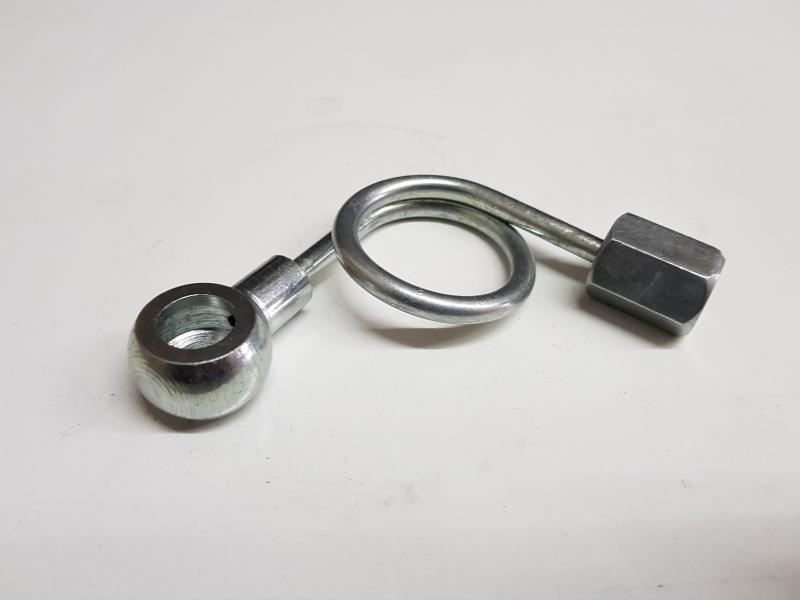

CAÑERÍA RELOJ

GOLILLA BRONCE CHICA

GOLILLA DENTADA 30 MM

BOMBA ACEITE

FILTRO COMANDO HIDRÁULICO

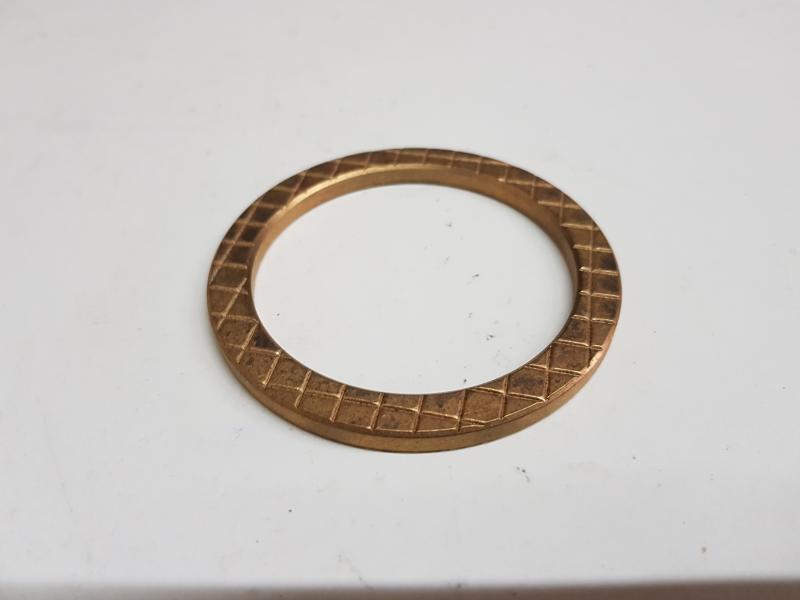

GOLILLA BRONCE GRANDE

DISCO PRIMARIO

EJE PRIMARIO

N°	Descripción	Codigo Parte	Cant.	N°	Descripción		Codigo Parte	Cant.
1	Bolt	M8 x 85 GB32 - 76	4	12	Bearing		42409 GB283 - 64	1
2	Copper washer	MB170 - 01 - 001	2	13	Pinion	Mn=3 Z=37	MB170 - 01 - 008/2	1
3	Adjusting nut	M8170 - 01 - 002	1			Mn=3 Z=31	MB170 - 01 - 008/2.5
4	Gasket	MB170 - 01 - 003	1			Mn=3 Z=27	MB170 - 01 -008/3
5	Input sleeve	M3170 - 01 - 004	1			Mn=3 Z=24	MB170 - 01 - 008/3.5
6	Lock ring	120 6B305 - 64	1			Mn=3 Z=22	MB170 - 01 -008/4
7	Bearing	50311 GB277 - 64	1			Mn=3 Z=20	MB170 - 01 - 008/4.5
8	Input trans . gear	MBl70 - 01 - 005	1			Mn=3 Z=18	MB170 - 01 -008/5
9	Bearing	42213 GB283 - 64	1			Mn=3 Z=17	MB170 - 01 - 008/5.5
10	Bearing spacer	M3170 - 01 - 007	1			Mn=3 Z=16	MB170 - 01 - 008/6
11	Front thrust race	MB170 - 01 - 006	1

Ver / Ocultar Cod. 1 al 13
