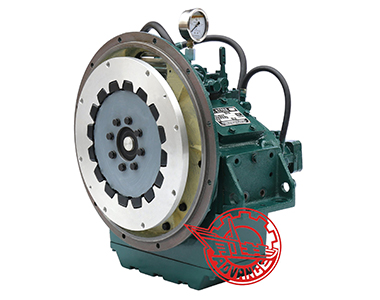

Caja Marina MA125

Ver Despieces

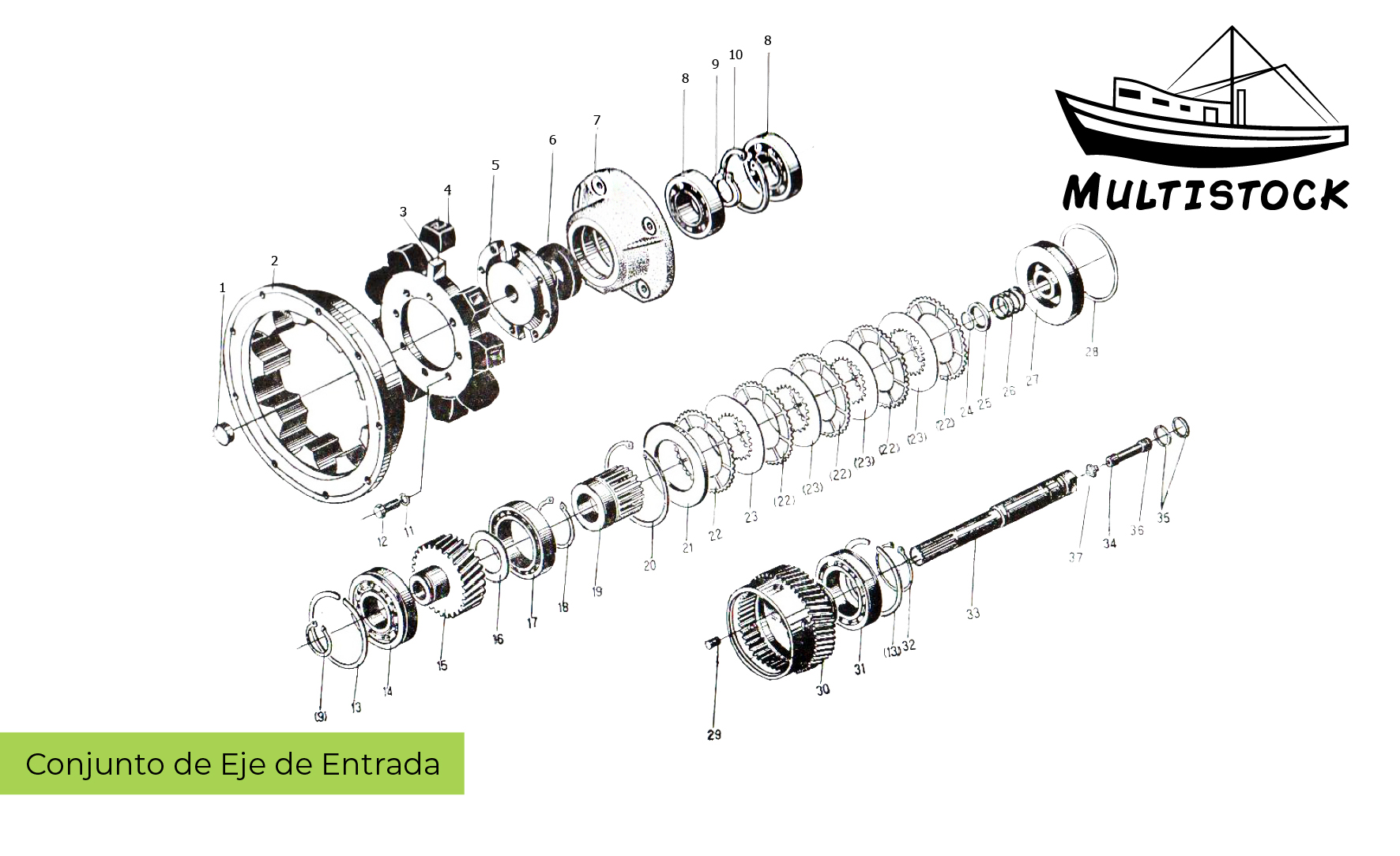

Conjunto de eje de entrada

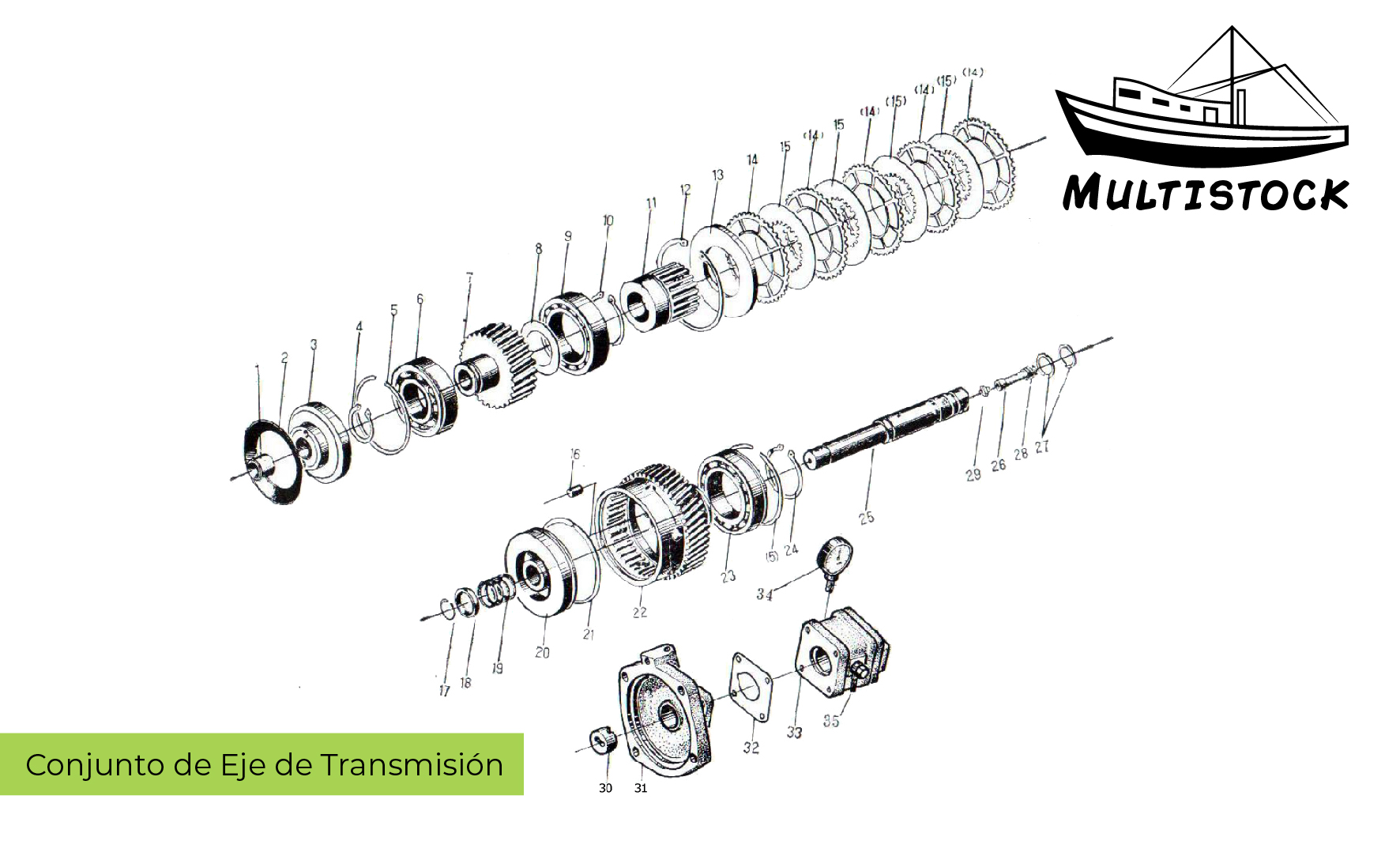

Conjunto de eje de transmisión
Conjunto eje de salida

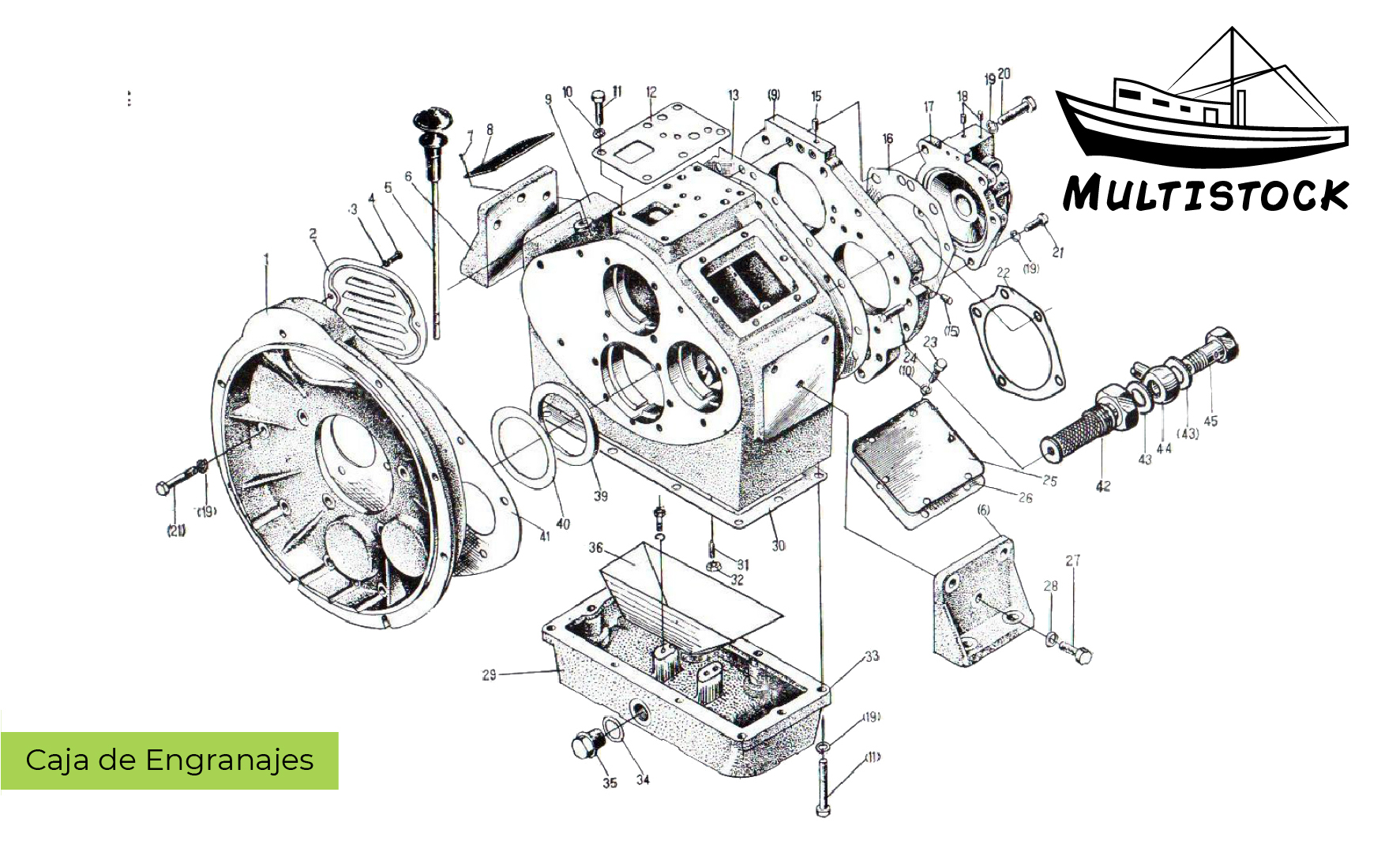

Caja de engranajes

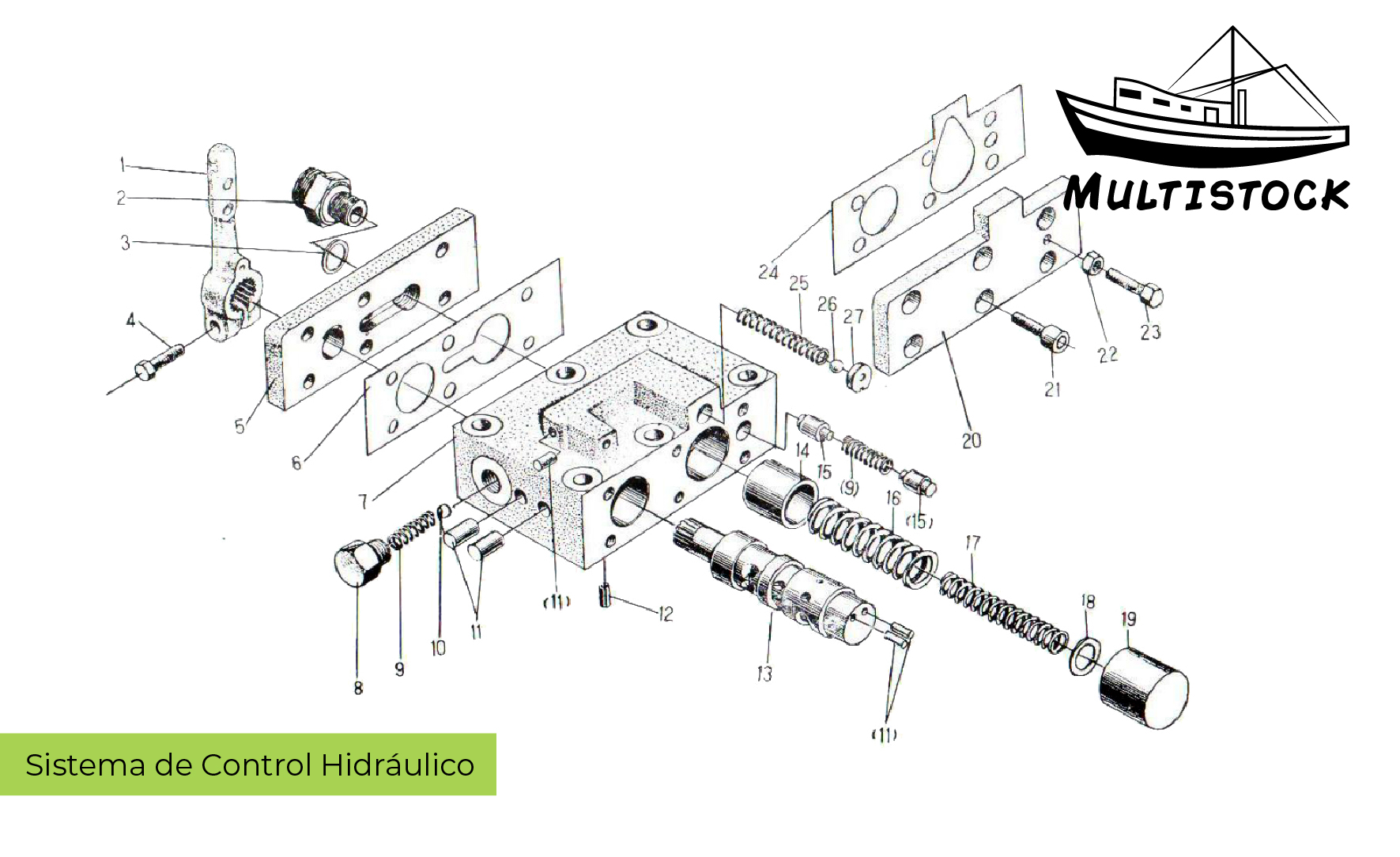

Sistema de Control hidráulico

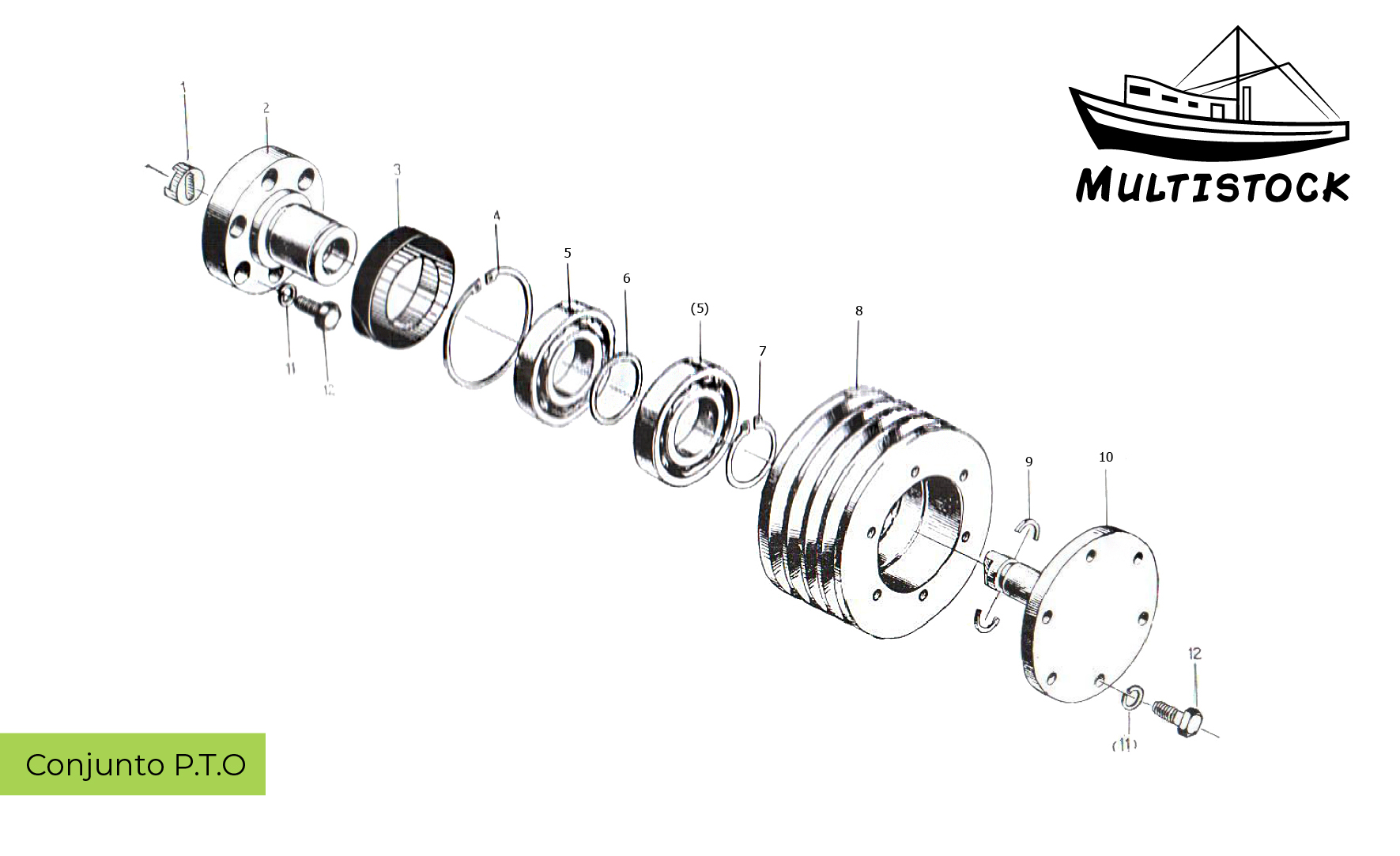

Conjunto P.T.O

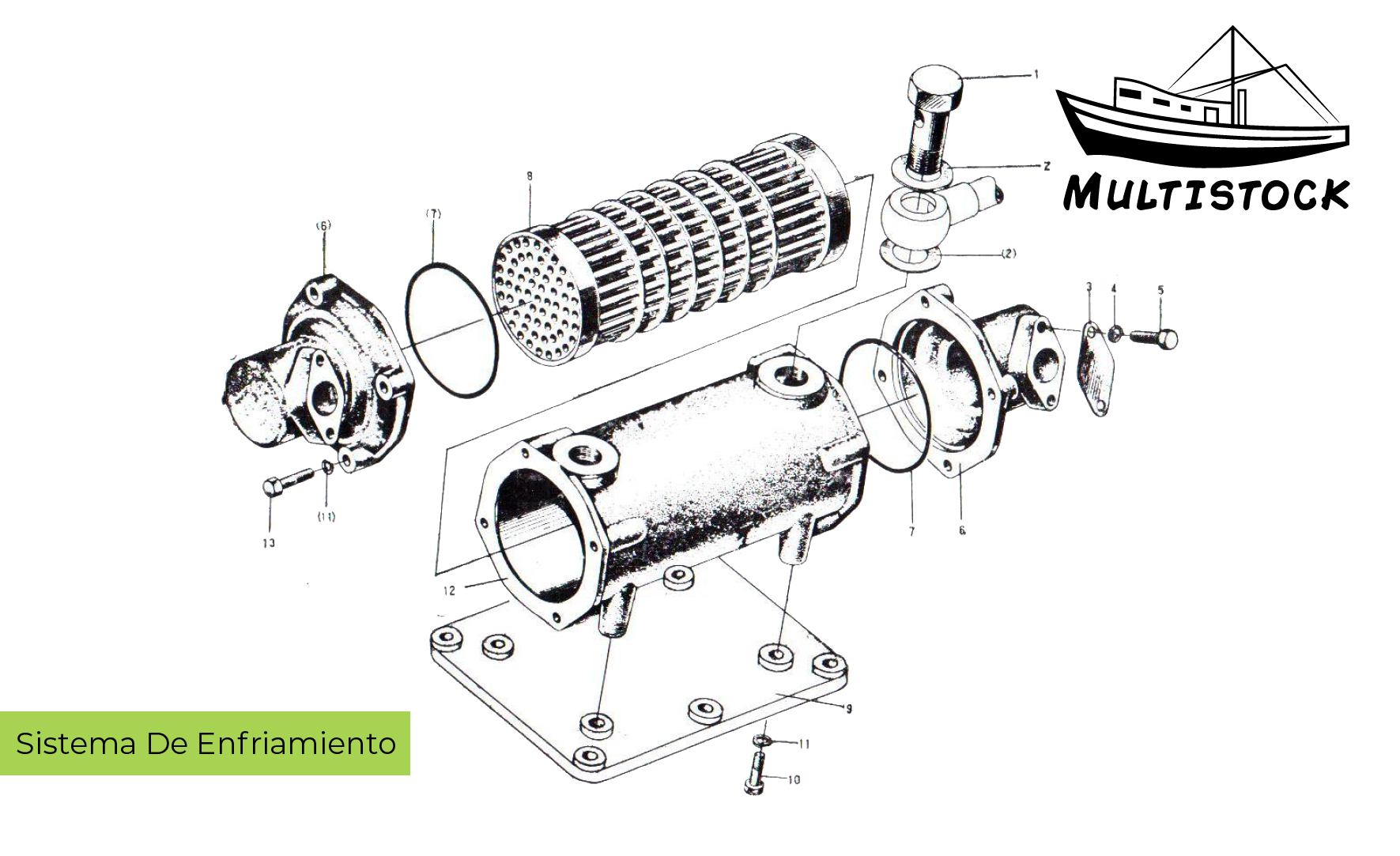

Sistema de Enfriamiento

Descripción

La caja de Cambios Marina MA125 posee funciones de reducción de velocidad, adelante y agarre de popa y empuje de la hélice. Está diseñado con transmisión en una sola etapa y desplazamiento vertical, que presenta un volumen pequeño y un peso ligero.

Ficha Técnica

Input speed	1500-3000r/min			Rated thrust	5.5KN
Reduction ratio	2.03、2.46	trans. capacity	0.020kw/r/min	Center distance	125mm
	3.04		0.018kw/r/min	L×W×H	291×454×485mm
	3.57		0.016kw/r/min	Net weight	115kg
	4.05		0.014 kw/r/min	Flywheel	SAE11.5、10
	4.39		0.013 kw/r/min	Bell housing	SAE2、3、4
	4.70		0.011 kw/r/min
Control way	Push-and-pull flexible shaft, electrically

Galería de Repuestos

ANILLO EJE TORCIONAL

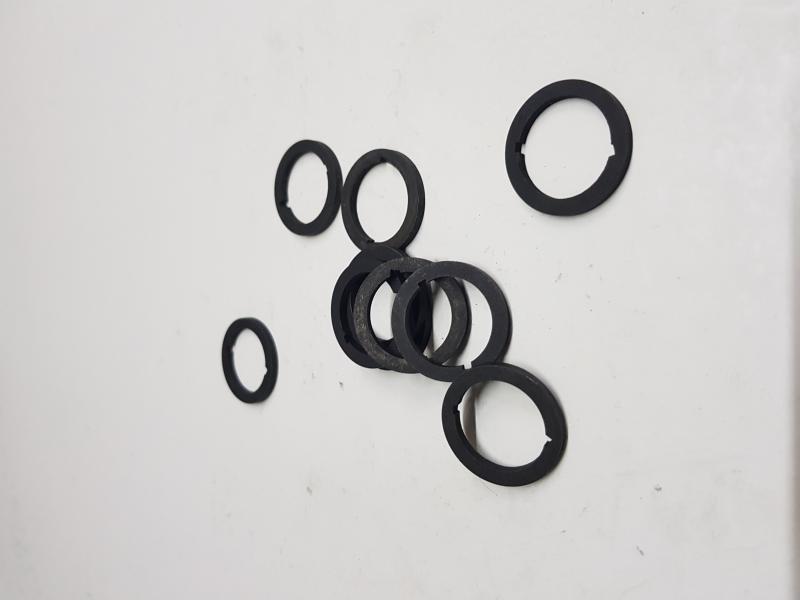

ANILLO PISTÓN

ACOPLE BOMBA ACEITE

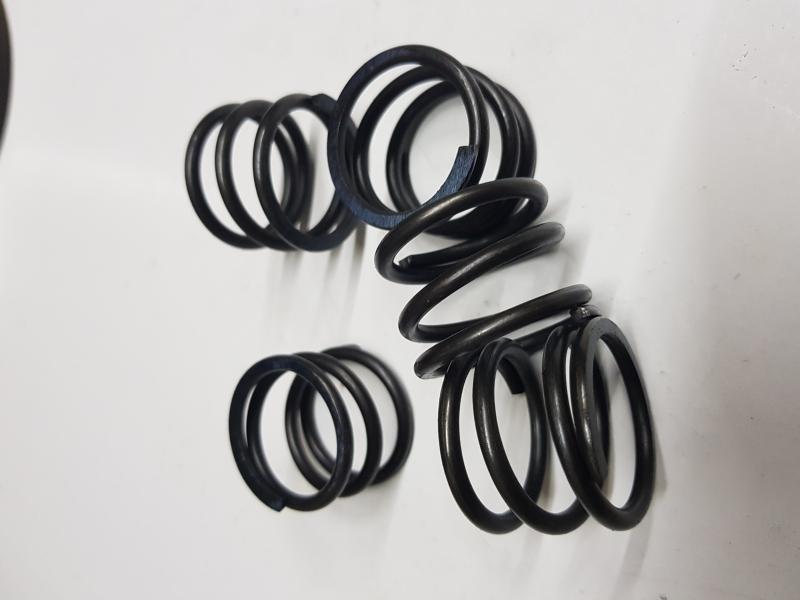

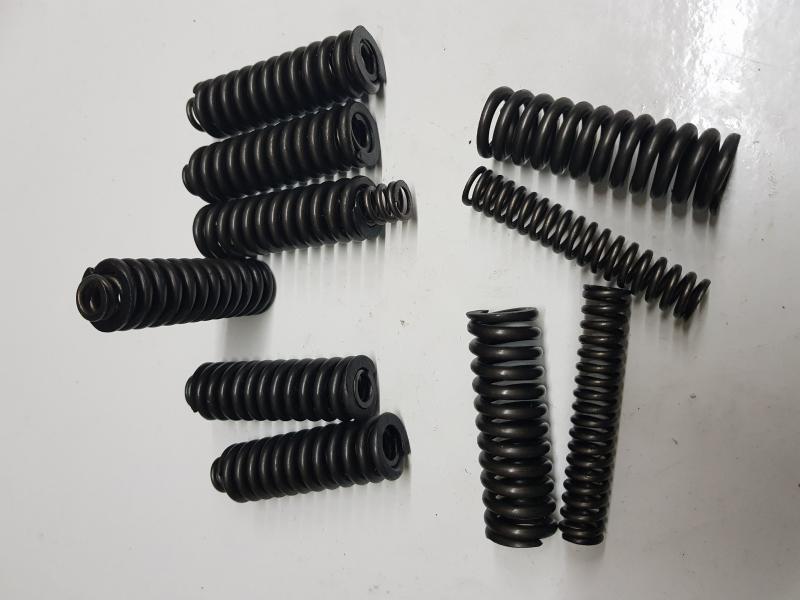

RESORTE COMANDO HIDRÁULICO

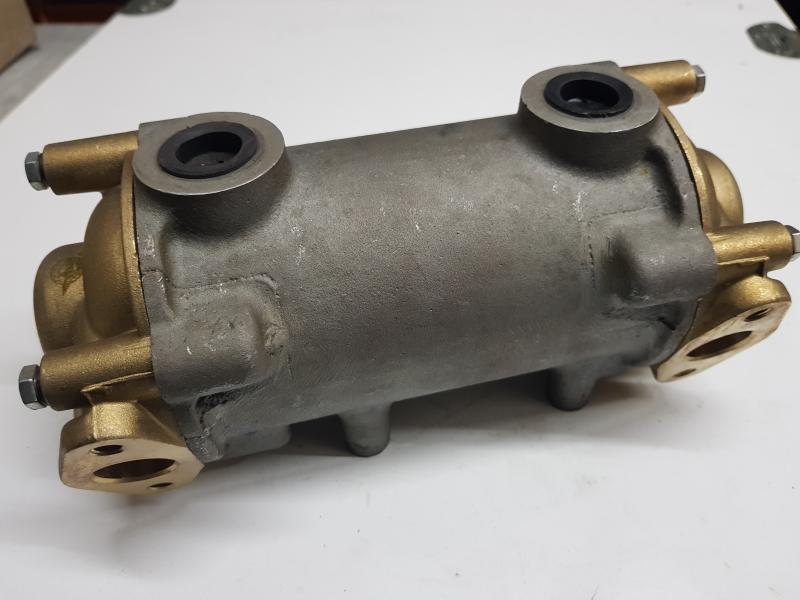

ENFRIADOR ACEITE

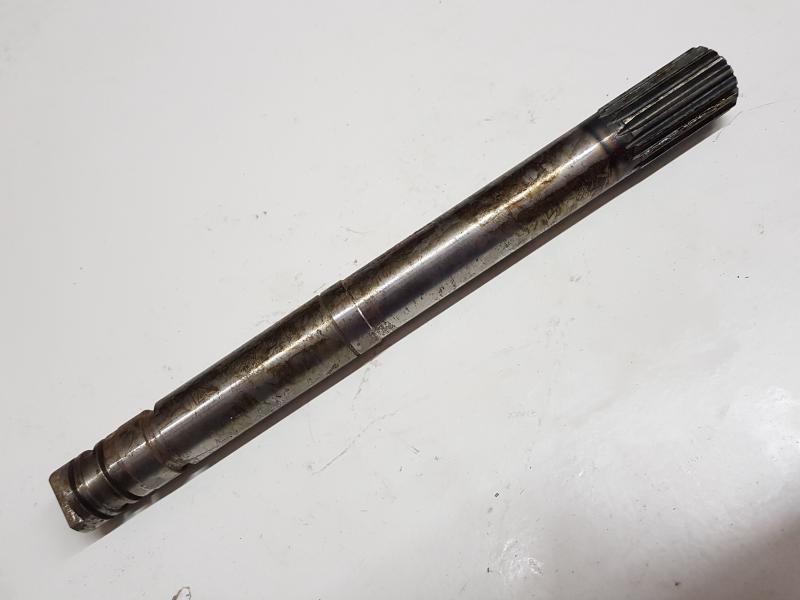

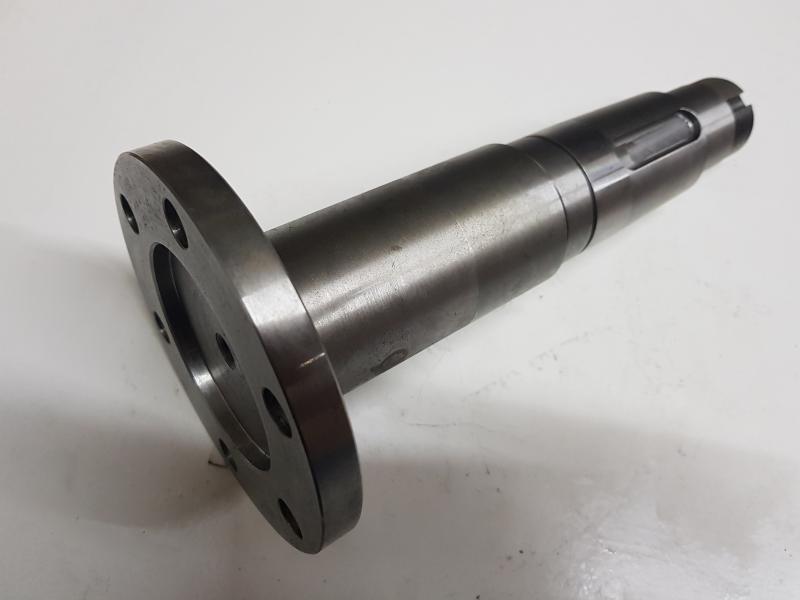

EJE SALIDA

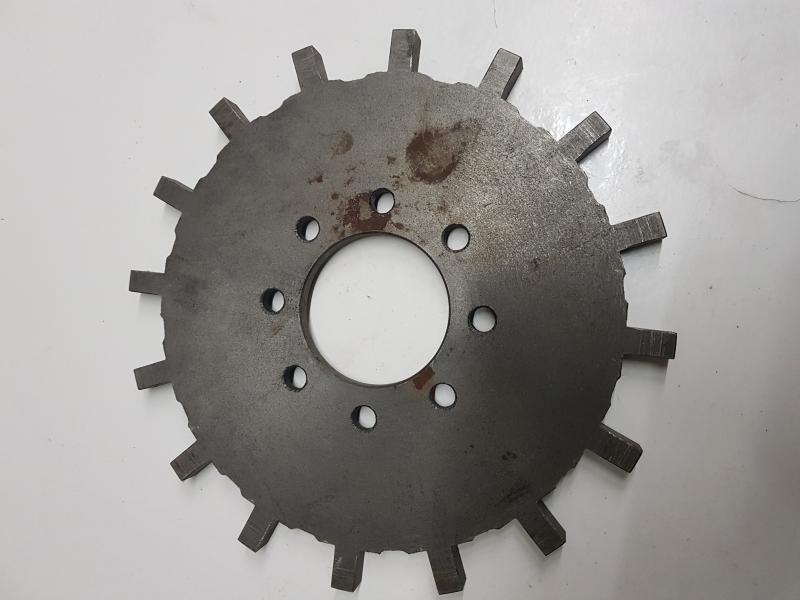

DISCO PRIMARIO

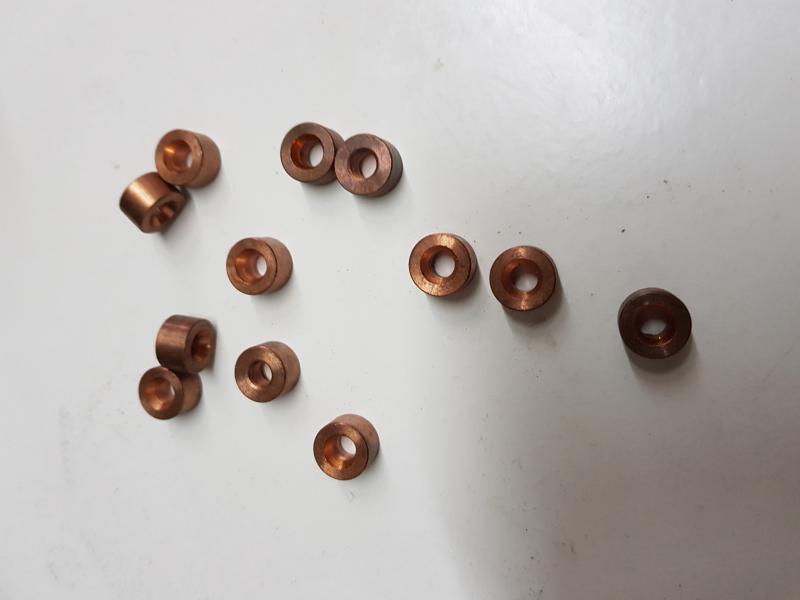

BUJE BRONCE RELOJ PRESIÓN

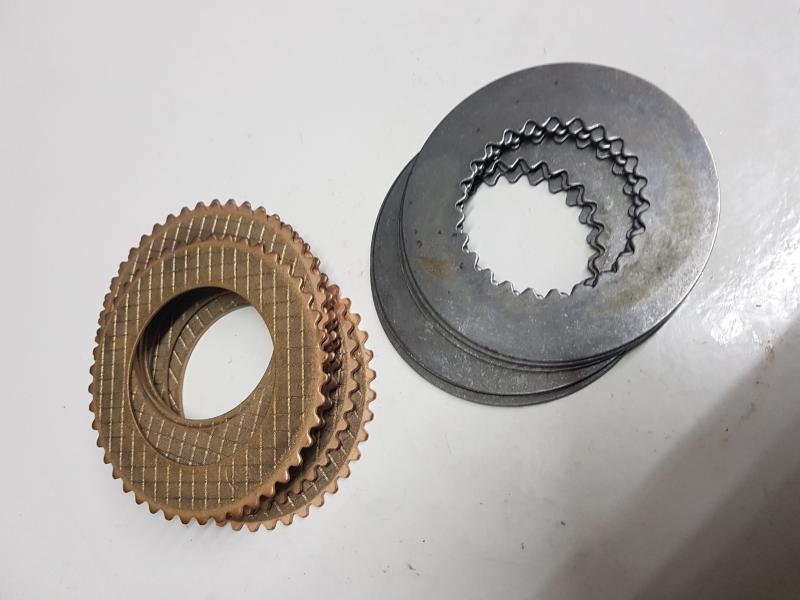

JUEGO DISCOS

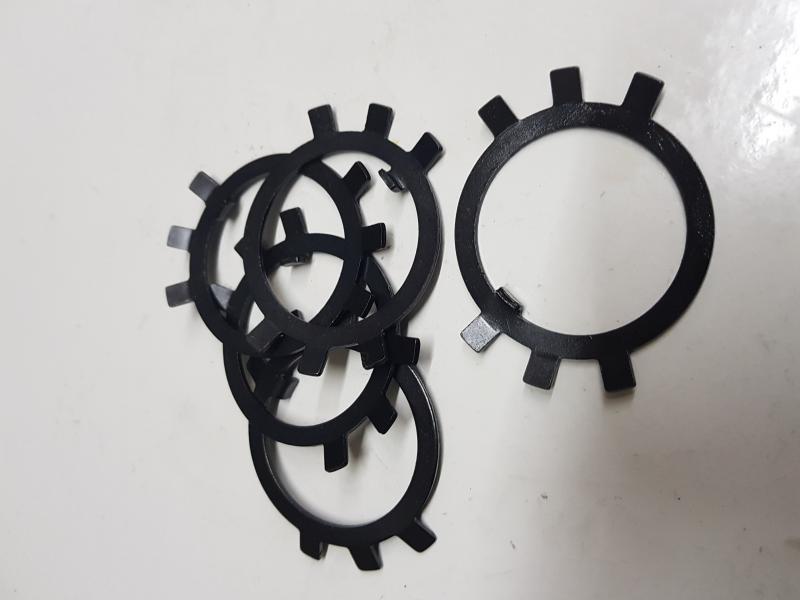

GOLILLA DENTADA 39 MM

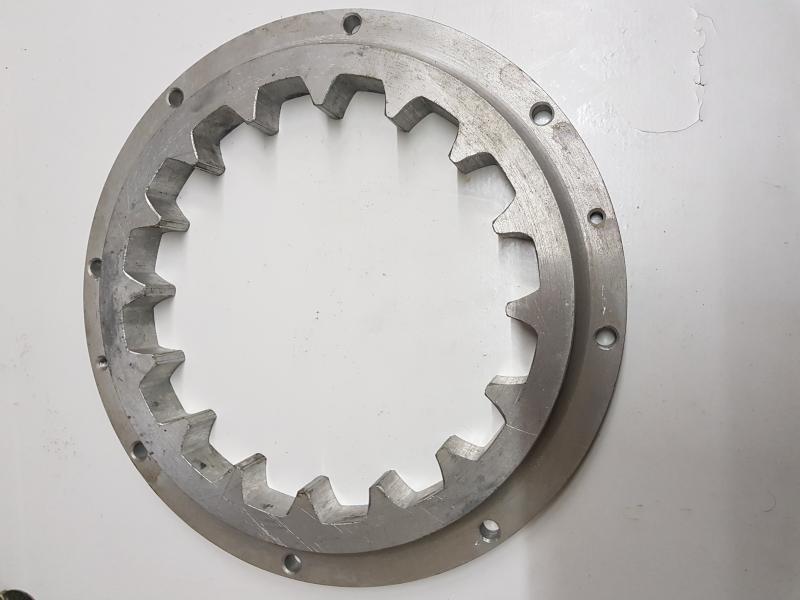

SOPORTE VOLANTE

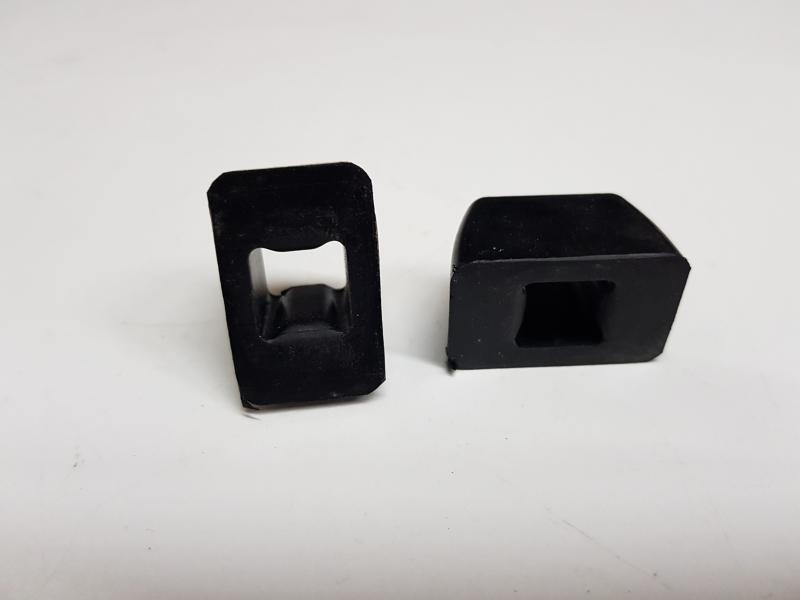

TACOS GOMA CHICOS

RESORTE PISTÓN

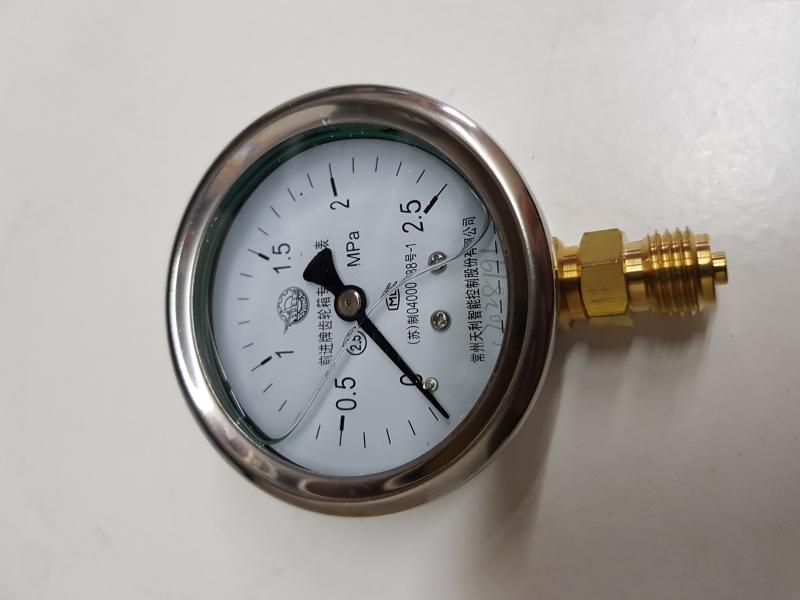

RELOJ PRESIÓN ACEITE

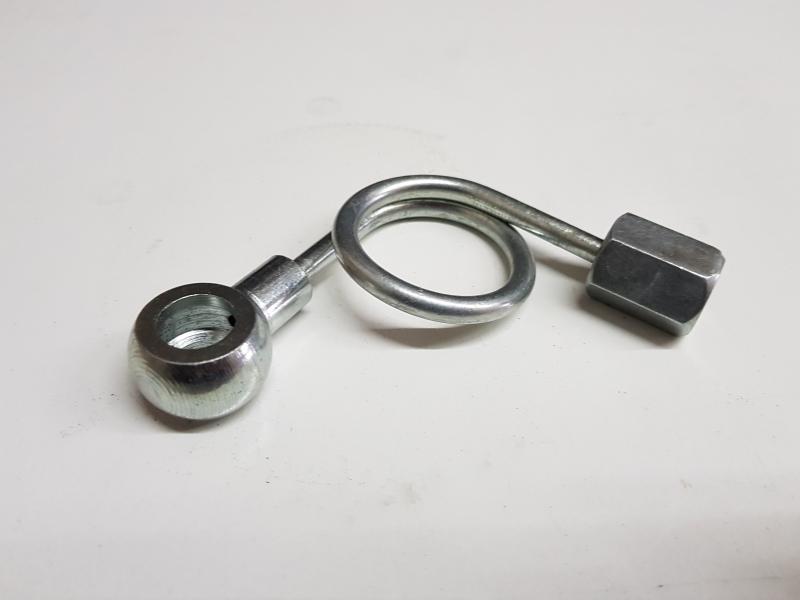

CAÑERÍA RELOJ

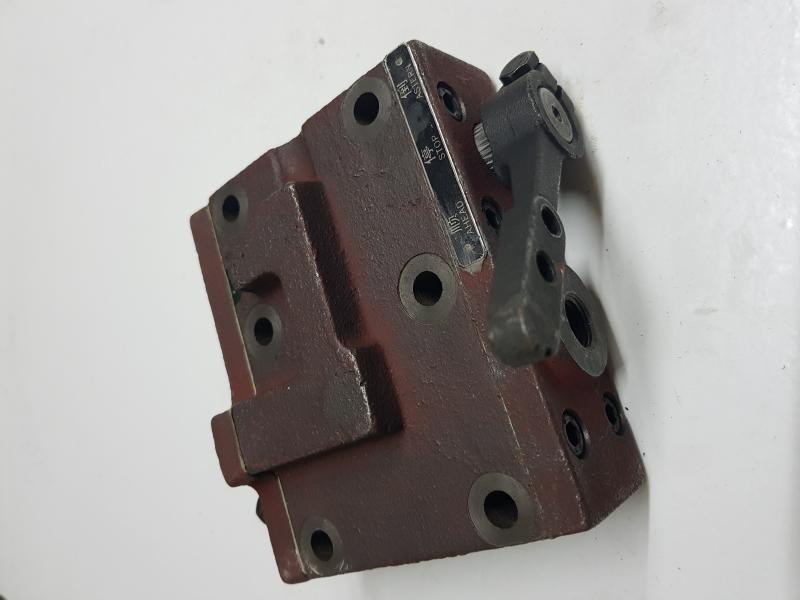

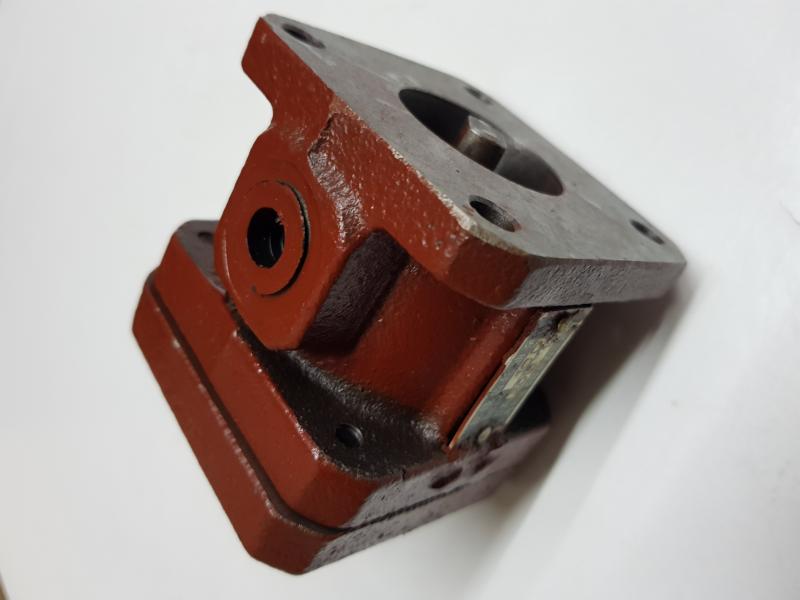

COMANDO HIDRÁULICA

VOLANTE ALUMINIO

BOMBA ACEITE

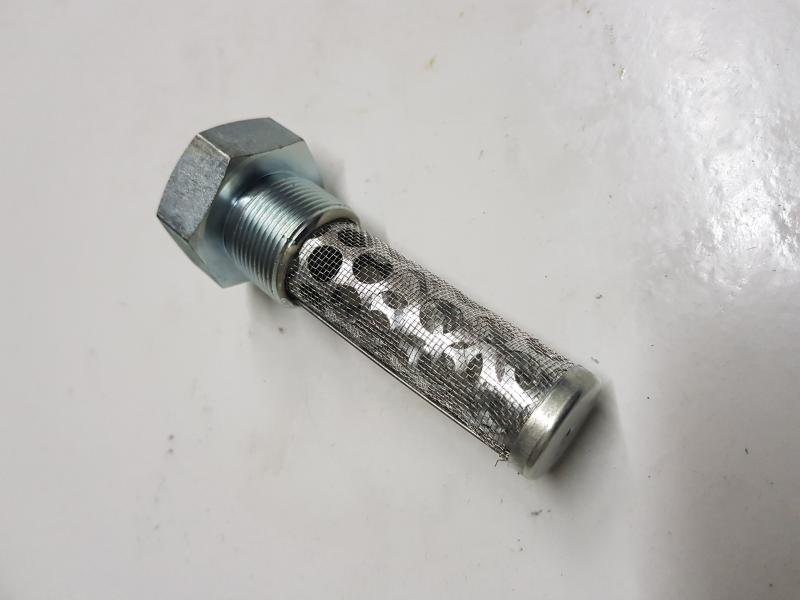

FILTRO ACEITE CÁRTER

TAPÓN ACEITE EJES

EJE PRIMARIO

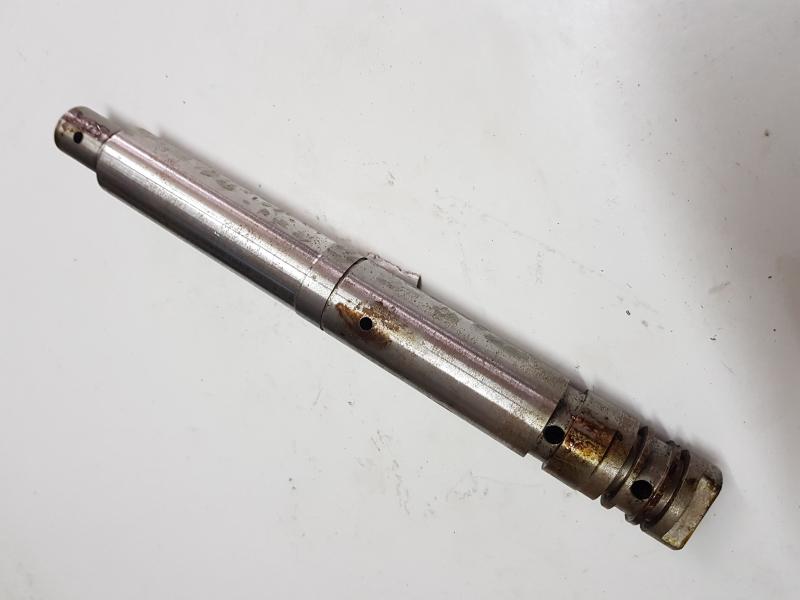

EJE SECUNDARIO

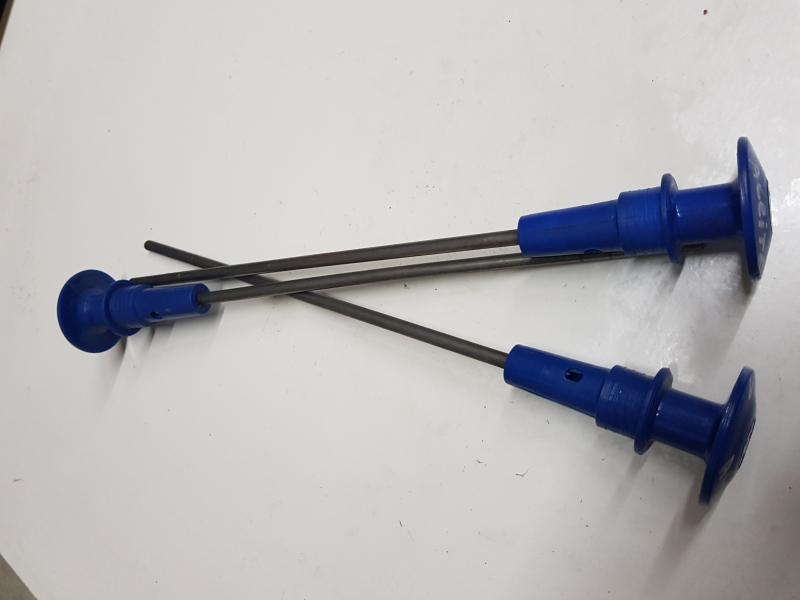

VARILLA NIVEL ACEITE

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
1	Plug	125—01—003	1	12	Bolt	M10 X 25GB21-76	8
2	Internal toothed ring	Q05— 11—02A	1	13	Stop ring for baring	90GB305—82	2
3	External toothed ring	Q05—11—01	1	14	Bearing	50308GB277—82	1
4	Toothed rubber block	Q26—06—01	16	15	Pinion	125—01—201/2	1
5	Input flange	125—01—002A	1			125—01—-201/2.5
6	Oil seal	HG4—692—67	1			125—01—201/3
7	Front cover	125—01—001A	1			125—01—201/3.5
8	Bearing	208G3276—82	2			125—01—201/4
9	Snap ring (for shaft)	40GB894—76	1			125—01—201/4.5
10	Snap ring (for hole)	75GB893—76	1			125—01—201/5
11	Washer	10GB93—76	8

Ver / Ocultar Cod. 1 al 15

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
16	Spacer	125—01—203	1	27	Piston	142-01—004	1
17	bearing	111GB276—82	1	28	Piston ring	1-12—01—003	1
18	Snap ring (for shaft)	55GB894—76	1	29	Screw	M10 x 12GB77—76	2
19	Clutch bracket	125—01—202	1	30	Transmission gear	125—01—102	1
20	Snap ring (for hole)	130GB893—76	1	31	Bearing	50210GBZ77—82	1
21	Thrust plate	142—01—002	1	32	Snap ring (for shaft)	60GB894—76	1
22	External disc	MB170—01—012	8	33	Input shaft	125—01—101	1
23	Internal disc	142—01—006	7	34	Dividing oil plug	125—01—103	1
24	Snap ring (for shaft)	30GB894—76	1	35	Seal ring	100—01—006	2
25	Spacer	142—01—007	1	36	Fastening bolt	125—01—104	1
26	Return Spring	142—01—005	1

Ver / Ocultar Cod. 16 al 36

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
1	Bearing	125—02—002	1	8	Spacer	125—01—203	1
4	Snap ring (for shaft)	40GB894—76	1	9	Bearing	111GB276—82	1
5	Stop ring for bearing	90GB305—82	2	10	Snap ring (for shaft)	55GB894—76	1
6	Bearing	50308GB277—82	1	11	Clutch bracket	125—01—202	1
7	Pinion	125—01—201/2	1	12	Snap ring (for hole)	90GB893—76	1
		125—01—201/2.5		13	Trust plate	100—01—003	1
		125—01—201/3		14	External disc	100—01—009	8
		125—01—201/3.5		15	Internal disc	100—01—010	7
		125—01—201/4		16	Screw	MS X 10GB77—76	2
		125—01—201/4.5		17	Snap ring (for shaft)	26GB894—76	1
		125—01—201/5

Ver / Ocultar Cod. 1 al 17

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
18	Spacer	100—01—011	1	30	Coupling for oil pump	125—02—001	1
19	Return Spring	100—01—007	1	31	Oil pump bracket	1255—04—013	1
20	Piston	100—01—005	1	32	Oil pump	125—041—016	1
21	Piston ring	100—01—004	1	33	Oil pressure gasket	BB—B6D	1
22	Transmission gear	125—02—102	1	34	Oil pressure gauge	Y60 0~2.5Mpa
23	Bearing	50210GBZ77—82	1		Oil pipe assembly	Q06—01A—200	1
24	Snap ring (for shaft)	50GB894—76	1		Connector	14 x 1.5 Q21—19	7
25	Transmission shaft	125—02—101	1		Connector	14 x 1.5 Q21—20	1
26	Dividing oil plug	125—01—103	1		Copper washer	14Q20—03	17
27	Seal ring	100—01—006	2	35	Hydraulic oil pipe	125—00—100	1
28	Fastening bolt	125—01—104	1	35	Lubricating pipe	100—00—200	1

Ver / Ocultar Cod. 18 al 35

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
1	Front cover	125—04—012	1	10	Washer	B8GB97—76	8
	Bell housing	125—04—012X1	1	11	Bolt	M8x55GB30—76	6
		125—04—012X2		12	Gasket	100—04—004	1
		125—04—012X3		13	Gasket	125—04—001	1
2	Cover	0601A—0018	1	15	Plug	fi7Q21—25	2
3	Spring washer	6GB93—76	2	16	Gasket	125—04—003	1
4	Screw	M6 X 10GBG7—76	2	17	End cover	125—04—002	1
5	Dipstick	125—011—200	1	18	Plug	fi7Q21—25	2
6	Support	125—04—010	2	19	Spring washer	8GB93—76	45
7	Rivet	2X4GB827—76	4	20	Bolt	M8x45GB30—76	2
8	Name plate	Q25—01—01	1	21	Bolt	M8x25GB30—76	11
9	Housing	125—04—100	1	22	Gasket	125—04—009A	1

Ver / Ocultar Cod. 1 al 22

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
23	Bolt	M8x12GB30—76	10	36	Shroud	125—011—006	1
24	Pin	8x30 GB118—76	2	39	Washer	125—011—008	1
25	Upper cover	125—04—015	1	40	Gasket	404—0033	1-2
26	Gasket	100—04—001	1	41	Gasket	125—011—007	1
26	Gasket	125—04—011	1	42	Welding assembly of filter	125—04—007X	1
27	Bolt	M10 x 30GB30—76	22			100—05—105
28	Spring washer	10GB93—76	22			100—05—101
29	Bottom cover	125—04—005A	1			100—05—102
30	Gasket	125—04—004	1			125—011—301	1
31	Screw	M6 25GB75—76	1	43	Copper washer	Q21—03	2
32	Nut	M6GB52—76	1	44	Suction pipe	125—04—302	1
34	Copper washer	22Q20—03	1	45	Connector	Q21—19	1
35	Drain plug	Q21—15	1

Ver / Ocultar Cod. 23 al 45
