Caja Marina MB270

Ver Despieces

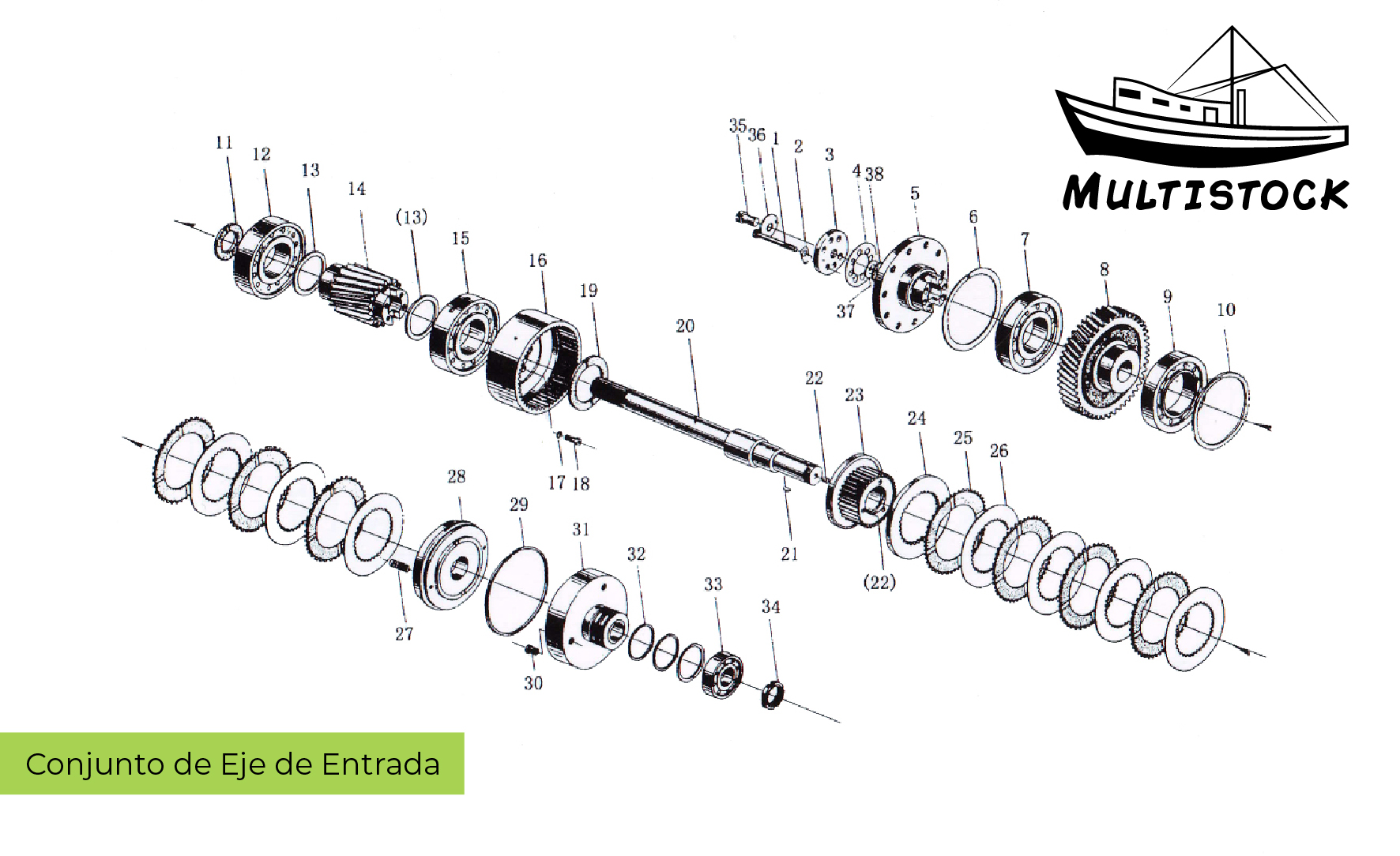

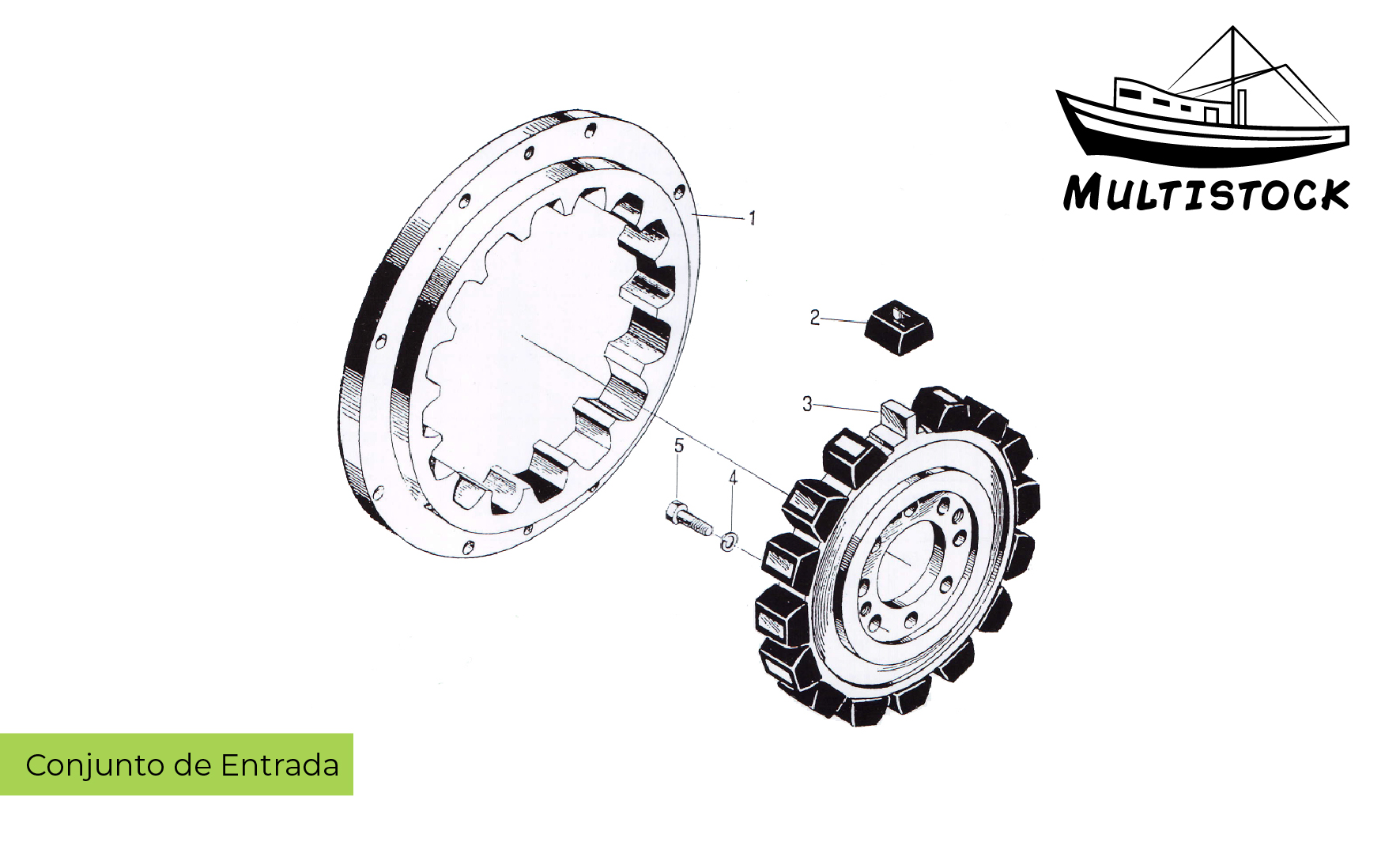

Conjunto de eje de entrada

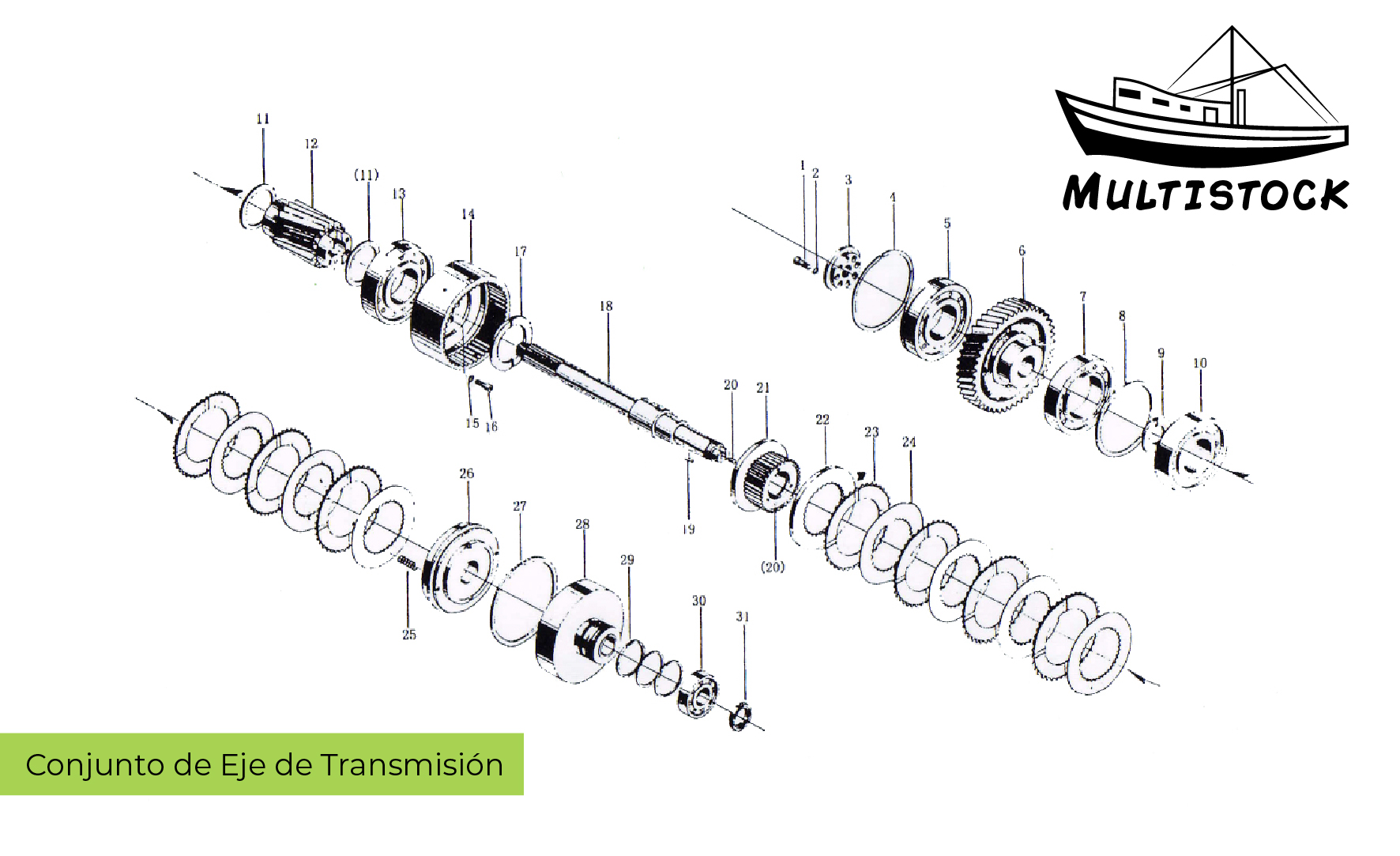

Conjunto de eje de Transmisión

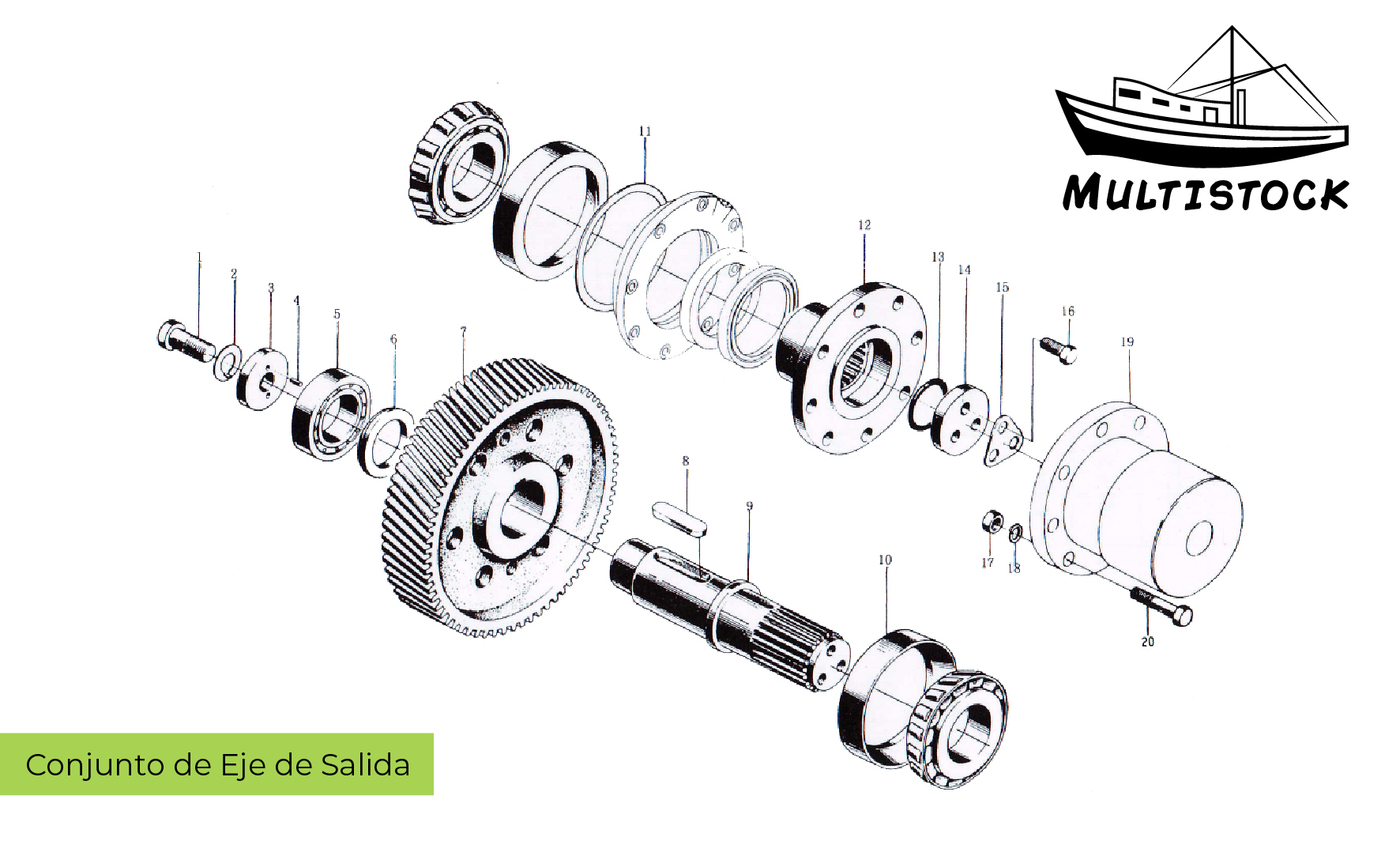

Conjunto eje de salida

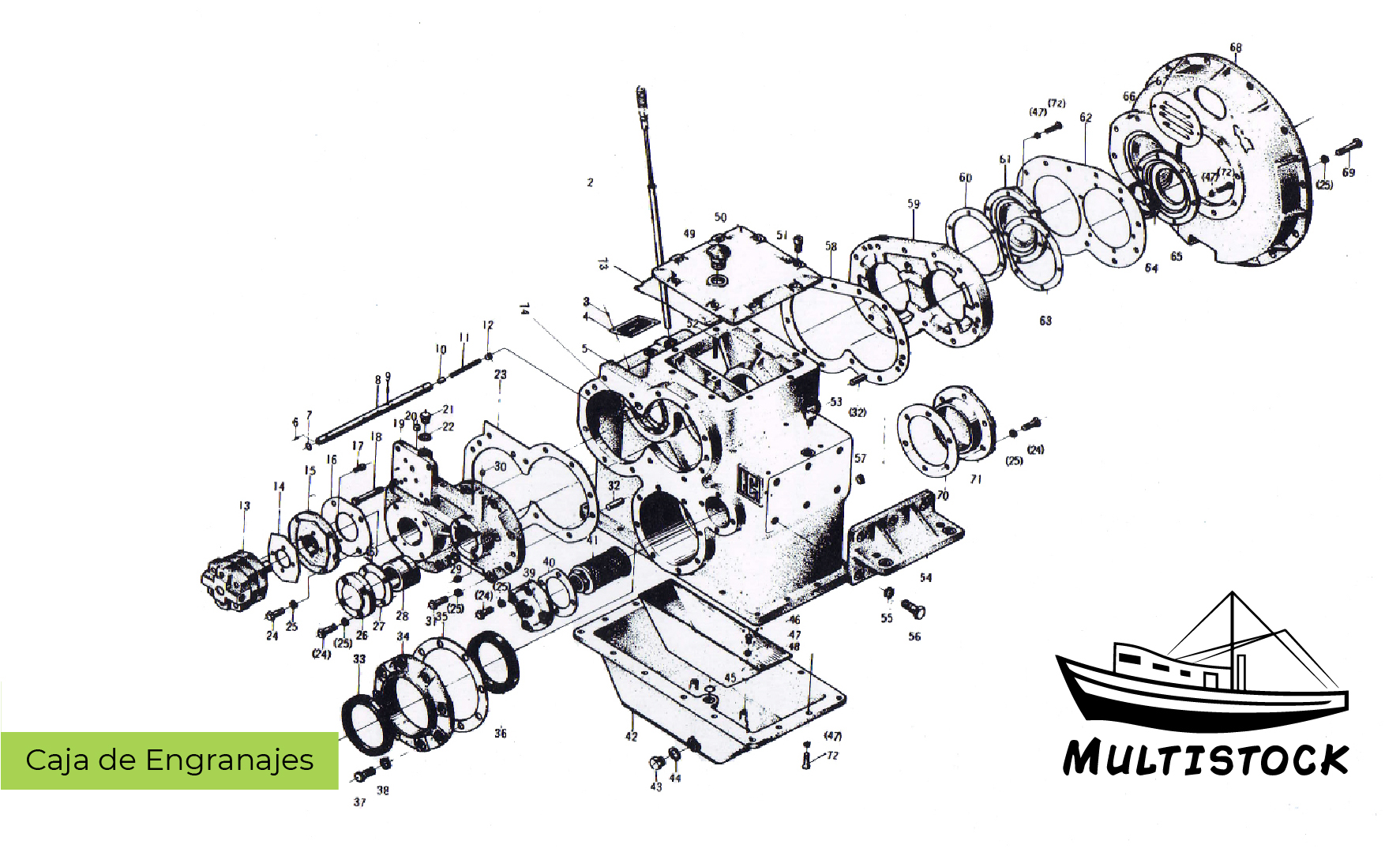

Caja de engranajes
Acoplamiento de entrada

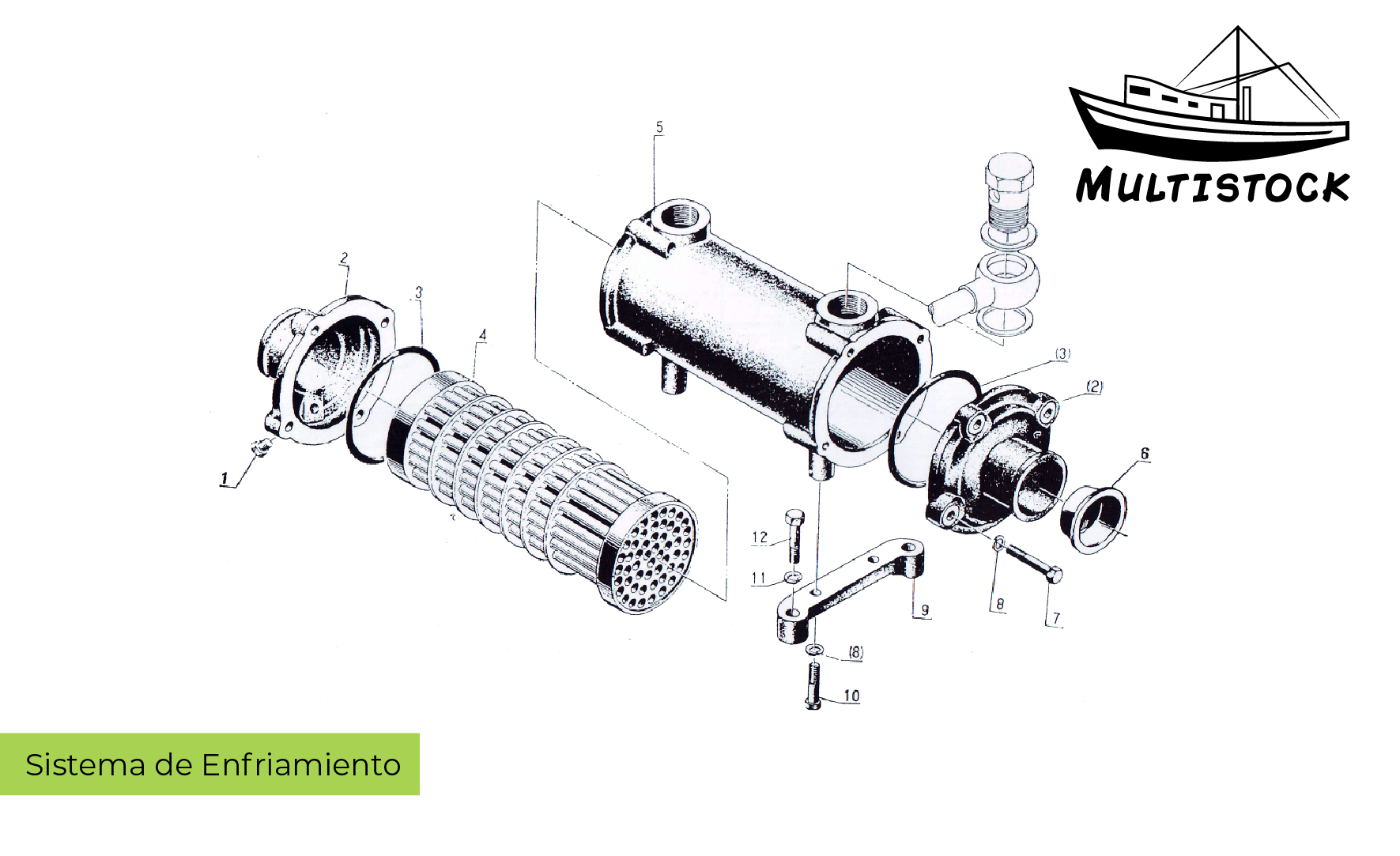

Sistema de Enfriamiento

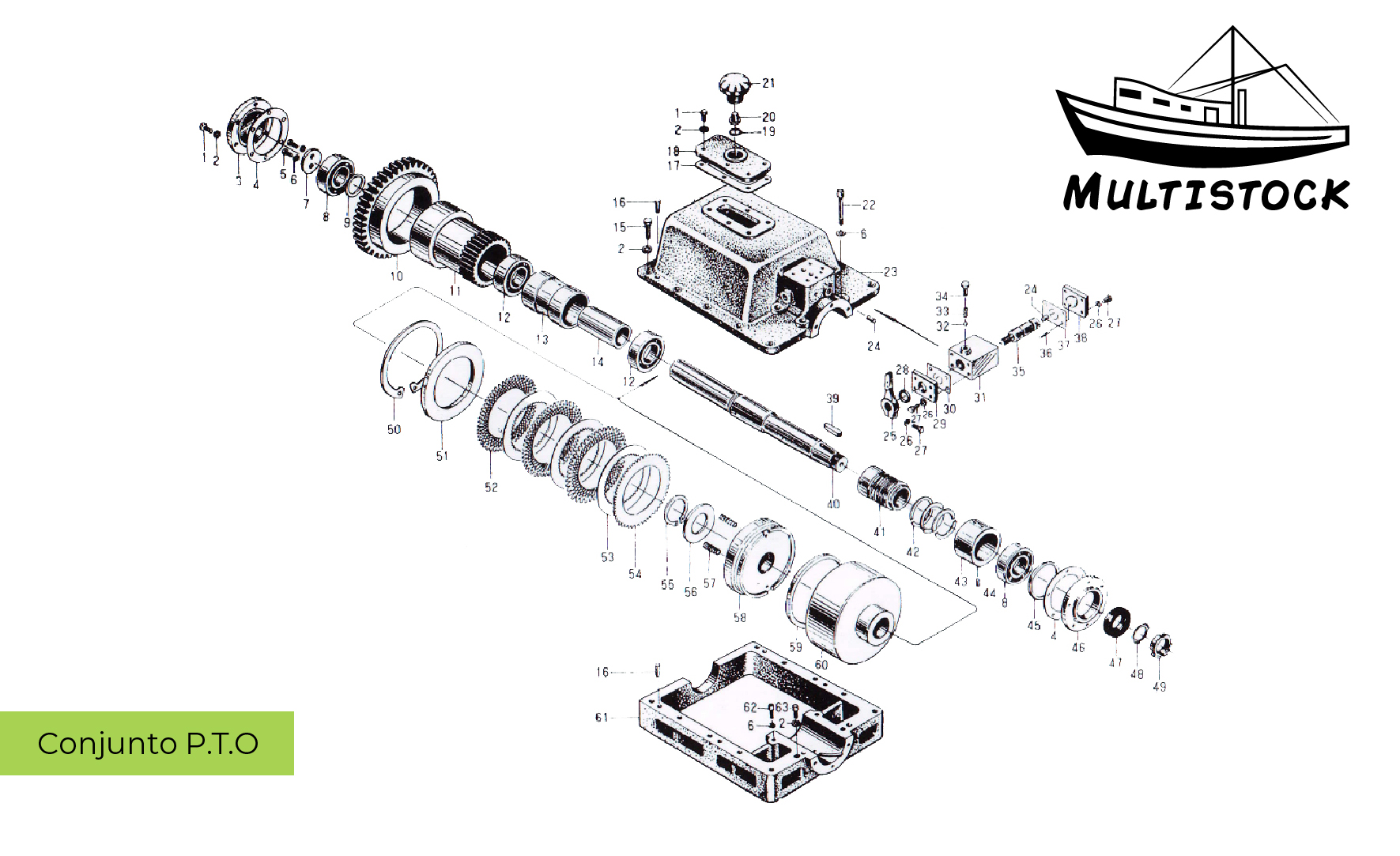

Conjunto P.T.O

Descripción

La caja de Cambios Marina MB270A posee funciones de reducción de la velocidad, adelante y agarre de la hélice y empuje de la hélice. Está diseñado para transmisión de desplazamiento vertical y de una sola etapa, con un volumen pequeño, una relación grande, peso liviano y conveniente en desmontaje y montaje y mantenimiento.

Ficha Técnica

Input speed	1000-2500r/min			Rated thrust	39.2KN
Reduction ratio	4.05、4.53、5.12	trans. capacity	0.147kw/r/min	Center distance	270mm
	5.50		0.134kw/r/min	L×W×H	594×810×868mm
	5.95		0.110kw/r/min	Net weight	675kg
	6.39、6.82		0.088kw/r/min	Flywheel	SAE18、16、14
Control way	Push-and-pull flexible shaft, electrically			Bell housing	SAE0、1

Galería de Repuestos

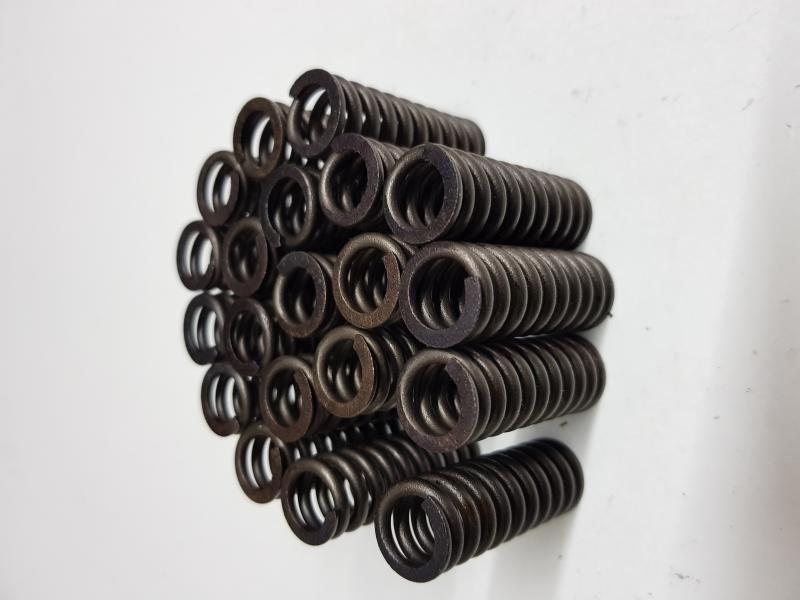

RESORTE PISTÓN

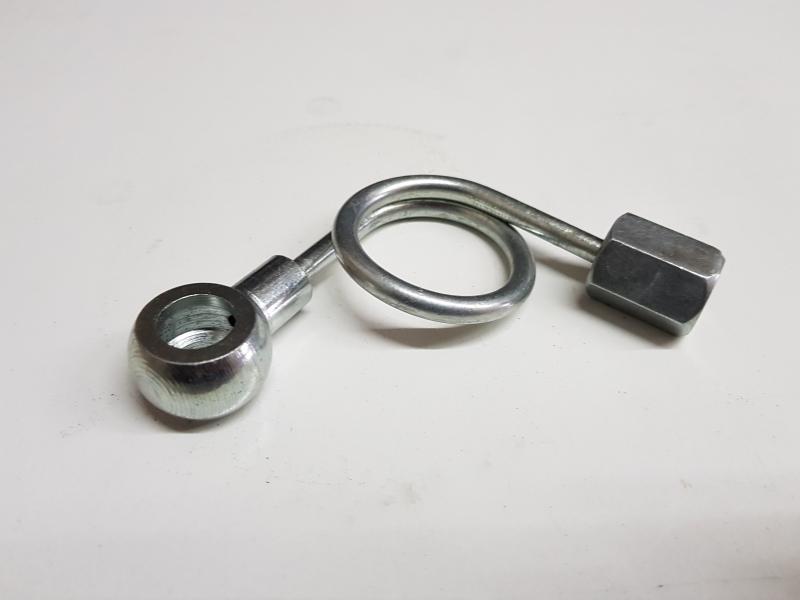

CAÑERÍA RELOJ

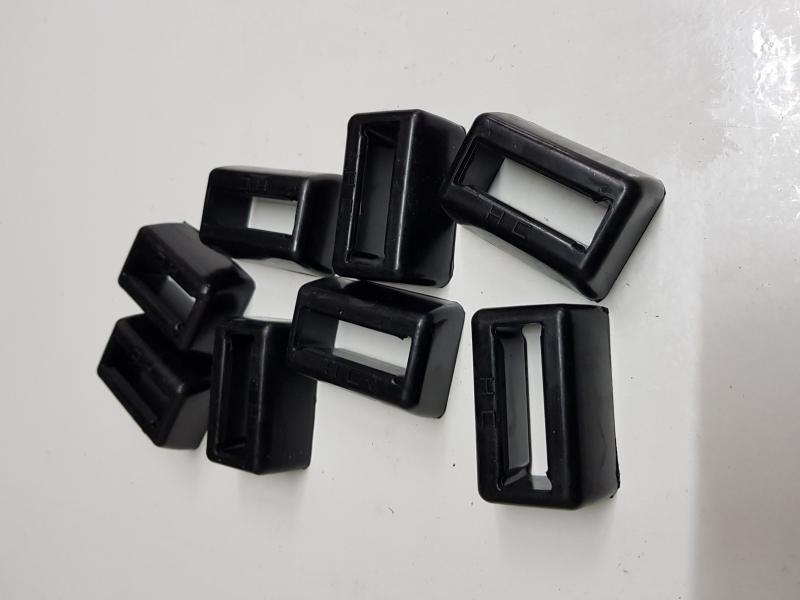

TACOS DE GOMA MB270

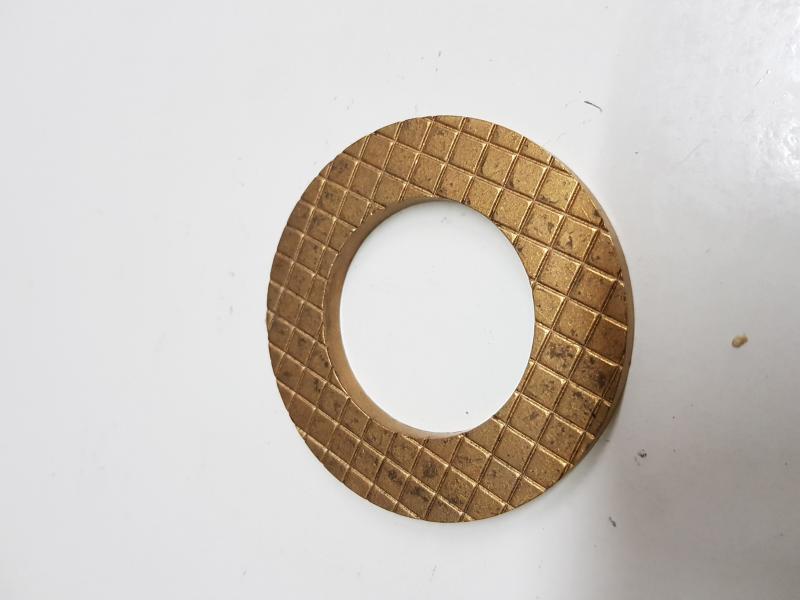

GOLILLA BRONCE CHICA

ANILLO EJE TORCIONAL

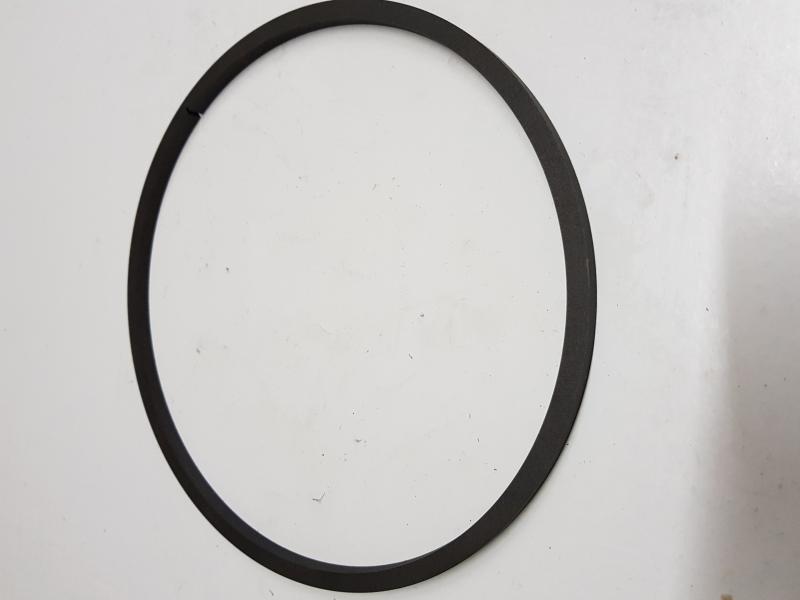

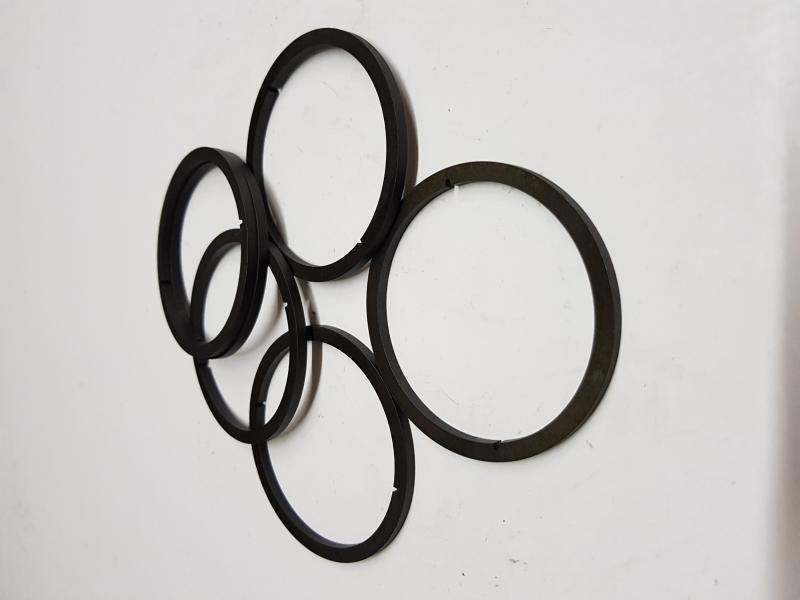

ANILLO PISTÓN

GOLILLA BRONCE GRANDE

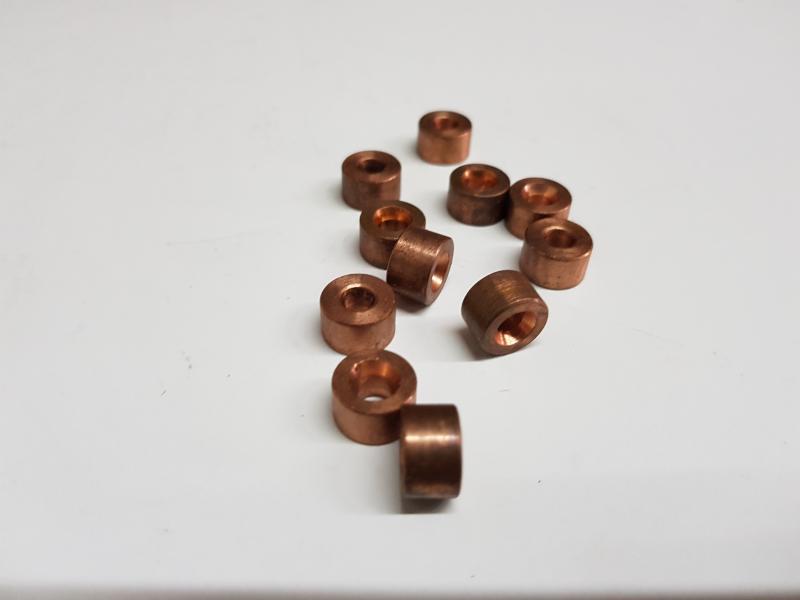

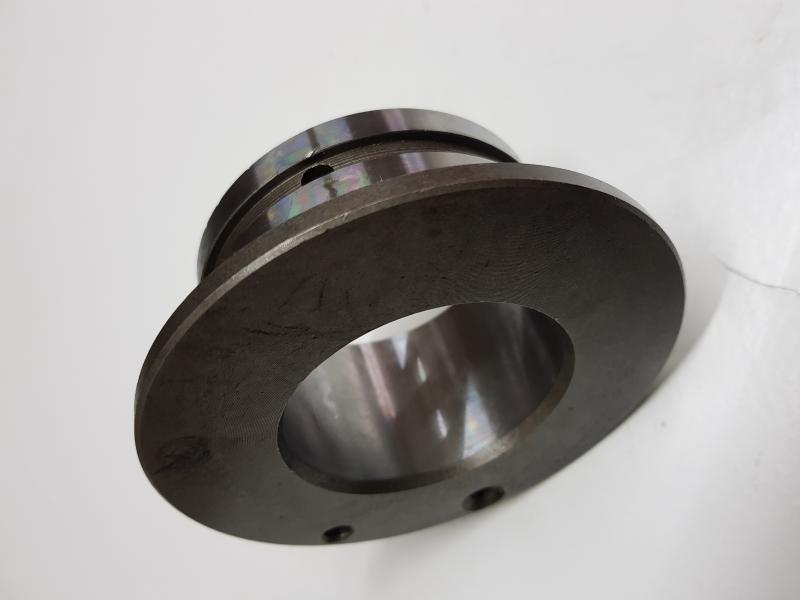

BUJE SELLADOR

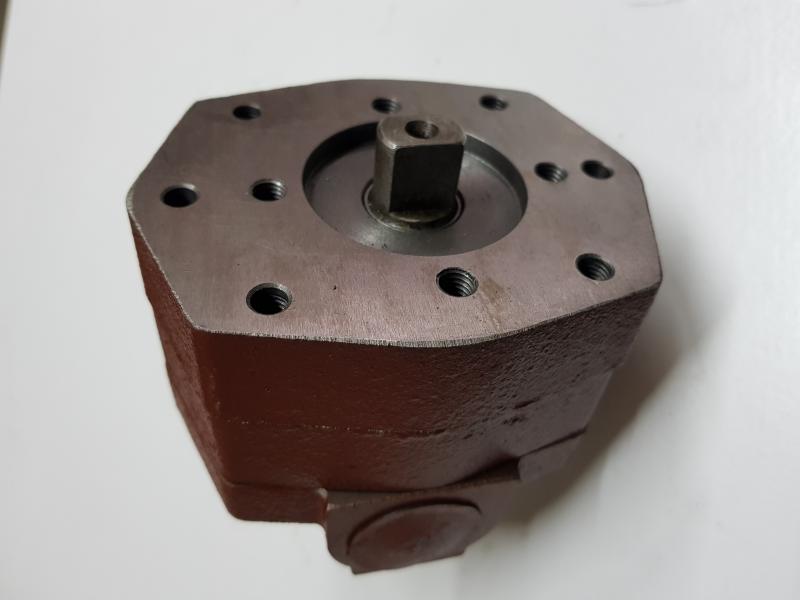

BOMBA ACEITE

BUJE BRONCE RELOJ PRESIÓN

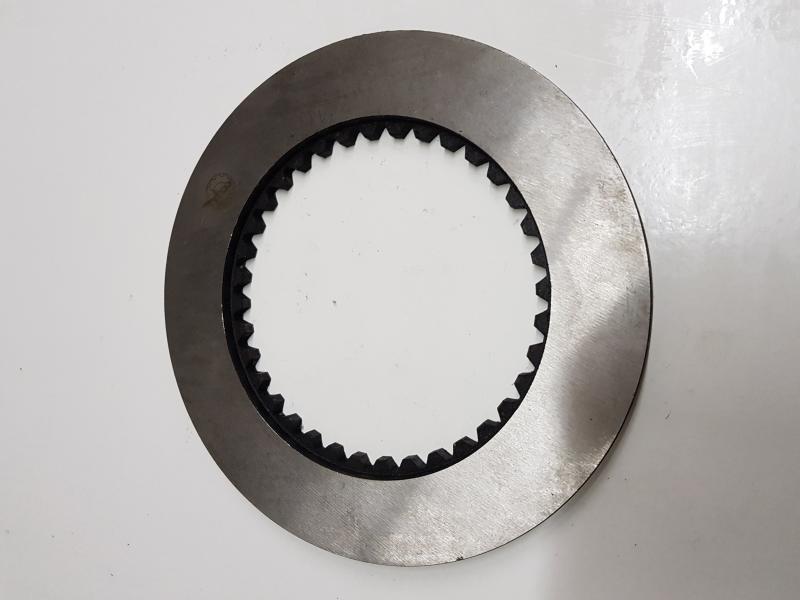

DISCO PRIMARIO

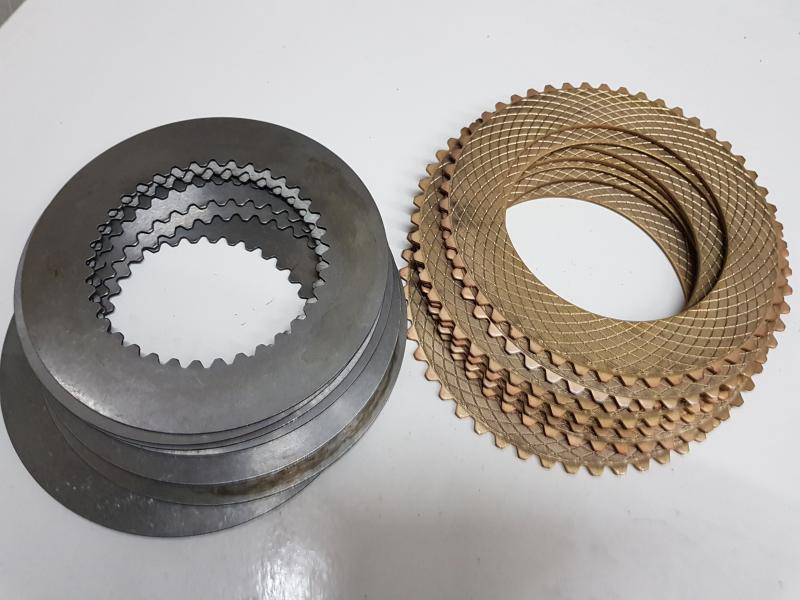

JUEGO DISCOS

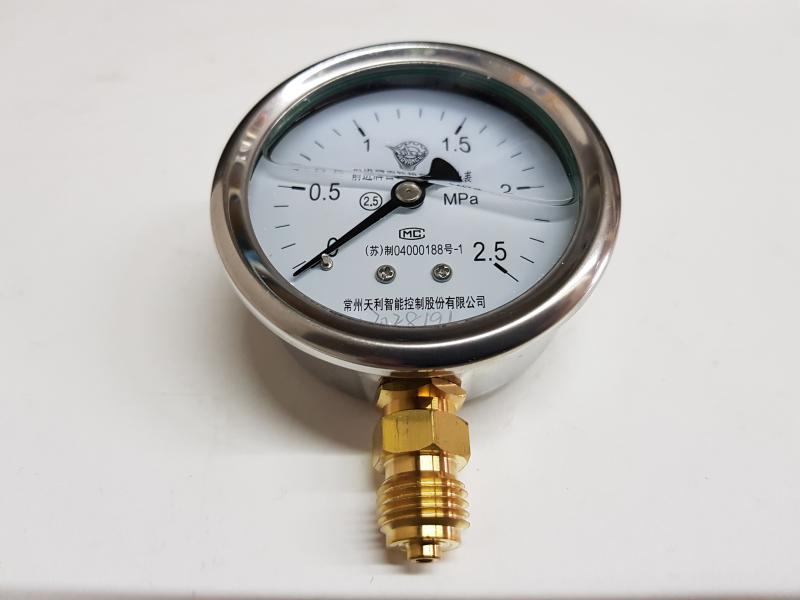

RELOJ PRESIÓN ACEITE

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
1	Bolt	M10 x 95 GB21- 76	6	13	Ring	MB270 — 01 — 019/1	1
2	Washer	10 GB854 — 76	6	14	Pinion	MB270 — 01 — 004/4	1
3	Press board	MB270 — 01 — 017A	1			MB270 — 01 — 004/4.5
4	Gasket	M3270 — 01 — 018	1			MB270 — 01 — 004/5
5	Sleeve	M3270 — 01 — 001	1			M3270 — 01 — 004/5 .5
6	Stop ring	160 GB305 - 64	1			MB270 — 01 — 004/6
7	Bearing	50315 GB277 - 82	1			MB270 — 01 — 004/6.5A
8	Right-hand gear	MB270 — 01 — 002	1			MB270 — 01 — 004/7A
9	Bearing	42218 GB283 — 81	1	15	Bearing	2315 GB283 — 81	1
10	Spacer	MB270 — 01 — 003	1	16	Clutch housing	MB270 — 01 — 013	1
11	Thrust ring	MB270 — 01 — 015	1	17	Washer	8 GB859 — 76	4
12	Bearing	42315 GB283 — 81	1	18	Screw	M8 x 25 GB70 — 76	4

Ver / Ocultar Cod. 1 al 18

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
19	Thrust ring	MB270 — 01 — 014	1	29	Sealing ring	135 — 01 — 015A	1
20	Input shaft	MB270 — 01 — 016B	1	30	Emergency screw	MB270 — 01 — 010	3
21	Key	6 x 25 GB1096 — 72	1	31	Cylinder body	MB270 — 01 — 007A	1
22	Plug	Q21—14	4	32	Sealing ring	MB170 — 01 — 020	3
23	Clutch carrier	MB270 — 01 — 005	1	33	Bearing	32308 GB283 — 81	1
24	Thrust plate	MB270 — 01 — 012	1	34	Nut	MB270 — 01 — 024	1
25	Ex. disc	1201 — 0007	7	35	Bolt	M16 X 35 GB5783 — 86	1
26	In . disc	MB270 — 01 — 006	7	36	Locking washer	GB 856 — 88	1
27	Spring	MB270 — 01 — 011	10	37	Regulating washer	MB270 — 01 — 023
28	Piston	MB270 — 01 — 008	1	38	O-ring	MB270 — 01 — 025	1

Ver / Ocultar Cod. 19 al 38

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
1	Screw	M10 x 25 GB70 — 76	6	13	Bearing	2315 GB283— 81	1
2	Washer	10 GB859 — 76	6	14	Clutch housing	MB270 — 01 - 013	1
3	Regulating nut	MB270 — 02 — 003	1	15	Washer	8 GB859 — 76	4
4	Stop ring	160 GB305 — 64	1	16	Screw	M8 x 25 GB70—76	4
5	Bearing	50315 GB277 — 82	1	17	Thrust ring	MB270 — 01 - 014	1
6	Left-hand gear	MB270 — 02 — 001	1	18	Transmission shaft	M3270 — 02 — 002	1
7	Bearing	42218 GB283 — 81	1	19	Key	6 x 25 GB1096 — 72	1
8	Spacer	MB270 — 01 - 003	1	20	Plug	Q21 — 14	4
9	Thrust ring	MB270 — 01 — 015	1	21	Clutch carrier	MB270 — 01 — 005	1
10	Bearing	42315 GB283 — 81	1	22	Thrust plate	MB270 — 01— 012	1
11	Ring	MB270 — 01 — 019/1	1	23	Ex. disc	1201 — 0007	7
12	Pinion	M3270 — 01 — 004/4	1	24	In. disc	MB270 — 01 — 006	7
		MB270 — 01 — 004/4.5		25	Spring	MB270 — 01 — 011	10
		MB270 — 01 — 004/5		26	Piston	MB270 — 01 — 008	1
		MB270 — 01 — 004/5 .5		27	Sealing ring	135 — 01 — 015A	1
		MB270 — 01 — 004/ 6		28	Cylinder body	MB270 — 02 — 004	1
		MB270 — 01 — 004/6.5A		29	Sealing ring	MB170 — 01 — 020	3
		MB270 — 01 — 004/7A		30	Bearing	32308 GB283 — 81	1
				31	Nut	MB270 — 02 — 005	1

Ver / Ocultar Codigos

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
1	Oil seal	PG90 x 115 x 12 HG4 — 692 —67	1	16	Screw	M20 GB825 — 76	2
2	Input shaft end cover	MB270 — 04 — 006	1	17	Screw	MB270 — 04 — 026	1
3	Gasket	MB270 — 04 — 007	2	18	Lub. Valve stem	MB270 — 04 — 031	1
4	Rivet	2 x 6GB827 — 76	6	19	Compr. spring	1.2 x 10 x 35 GB2089 — 80	1
5	Direction post of rotation	7501 —012	1	20	Bolt	M8 x 25 GB21— 76	8
6	Front cover	MB270 — 04 — 202	1	21	Washer	8 GB93 — 76	34
7	Gasket	MB270 — 04 — 008	1	22	Cover	MB270 — 04 — 303A	1
8	Dipstick assembly	MB270 — 04 — 100	1	23	Gasket	MB270 — 04 — 302A	1
9	Dipstick sleeve	MB270 — 04 — 001	1	24	Filter	WU—63x180—J	1
10	Bolt	M8 x 30 GB21— 76	18	25	Filter case	MB270 — 04 — 301A	1
11	Gasket	MB270 — 04 — 010	1	26	Screw	M6 x 16 GB68 — 76	2
12	Top cover	MB270 — 04 — 009	1	27	Gasket	MB270 — 04 — 005	1
13	Breather cap	Q29 — 06	1	28	Sealing bush	MB270 — 04 — 011A	2
14	Slinger	Q29 — 05	1	29	Plug	Q21 — 14	6
15	Sprag	Q29 — 04	1	30	Input shaft rear cover	MB270 — 04 — 004A	1

Ver / Ocultar Cod. 1 al 30

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
31	Gasket	MB270 — 04 — 028	1	46	Bracket	MB270 — 04 — 029	1
32	End cover	MB270 — 04 — 027	1	47	Clamp	MB270 — 04 — 030	1
33	Washer	10 01393 — 76	66	48	Screw	M10 x 25 GB70 — 76	2
34	Bolt	M10 x 30 01321— 76	49	49	Washer	8 01395 — 85	2
35	Copper washer	12 Q20 — 03	1	50	Screw	M8 x 55 GB70 — 76	2
36	Bolt	M12 x 16 021— 76	1	51	Gasket	MB270 — 04 — 013	1
37	Pin	10 x 40 GB118 — 76	2	52	Output shaft rear cover	MB270 — 04 — 012	1
38	Drive shaft front cover	MB270 — 04 — 019	1	53	Oil cup	M10 x1 GB1152 — 74	1
39	Bolt	M10 x 40 GB21 — 76	13	54	Washer	12 0395 — 76	8
40	Name plate	Q25 — 01 — 01	1	55	Bolt	M12 x 35 GB21— 76	8
41	Threaded Plug	MB270 — 04 — 014	2	56	Oil seal	P0130 x 160 X 15 / HC4 — 692 — 67	1
42	Copper washer	27 Q20 — 03	2	57	Oil seal	W130 X 160 x 15 / HC4 - 692 — 67	1
43	Set screw	MB270 — 04 — 021	1	58	Pin	4jc4 x 20 GB119 — 76	1
44	Bearing set screw	300 — 04 — 018	1	59	Nozzle pipe assembly	MB270 — 04 — 400	1
45	Plug	Q21 — 13	1	60	Front End cover, out put shaft	MB270 — 04 — 016	1

Ver / Ocultar Cod. 31 al 60

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
61	Gasket	MB210 — 04 — 017	1	71	Connecting plate	MB270 — 04 — 022A	1
62	Gear case	MB270 — 04 — 201A	1	72	Gasket	300 — 07 — 003A	1
63	Carrier	MB270 — 04 — 015A	1	73	Bolt	M16 X 35 GB21 — 76	12
64	Screw	M8 x 20 GB70 — 76	4	74	Washer	16 GB93 — 76	12
65	Gasket	MB270 — 04 — 003	1	75	Bracket	MB270 — 04 — 018	2
66	Drive shaft rear cover	MB270 — 04 — 002	1	76	Bafﬂe plate	300—04—011	1
67	Washer	10 GB859 — 76	3	77	Bolt	M8 X 16 GB21—76	4
68	Screw	M10 x 55 GB70 — 76	3	78	Copper washer	22 Q20 — 03	1
69	Gasket	M3270 — 04 — 024	1	79	Threaded plug	M22 X 1.5 Q21 — 15	1
70	Gasket	MB270 — 04 T 023	1

Ver / Ocultar Cod. 61 al 79

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
1	Bolt	M8 x 20 01321— 76	18	16	Taper pin	10 x 30 GB118 — 76	4
2	Washer	8 GB93 — 76	18	17	Gasket	MB270 — F3 — 017	1
3	End cover	MB270 — F3 — 001	1	18	Observed cover	MB270 — F3 — 016	1
4	Gasket	MB270 — F3 — 002	2	19	Sprag	Q29 — 04	1
5	Bolt	M10 x 20 GB21— 76	2	20	Bafﬂe ring	Q29 — 05	1
6	Washer	10 GB93 — 76	12	21	Breather cap	Q29 — 06	1
7	End plate	MB270 — F3 — 003	1	22	Screw	M10 X 100 GB70 — 76	4
8	Beating	3508 GB286 — 64	2	23	P.T.O upper housing	MB270 — F3 — 302	1
9	Spacer ring	MB270 — F3 — 004	1	24	Plug	fi8 Q21—36	6
10	Left—handed gear	MB270 — F3 — 201	1	25	Operating handle	Q06 — 03 — 13
11	Spline sleeve	MB270 — F3 — 202	1	26	Washer	6 GB93 — 76	8
12	Bearing	208 GB276 — 82	2	27	Bolt	M6 x 20 GB30 — 76	9
13	Spacer	MB270 — F3 — 203	1	28	Oring	16 x 2.4 GB1235 — 76	1
14	Spacer sleeve	MB270 — F3 — 005	1	29	Front end cover	MB270 — F3 — 405	1
15	Bolt	MB270 — F3 — 301	10	30	Gasket	MB270 — F3 — 406	1

Ver / Ocultar Cod. 1 al 30

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
31	Valve case	MB270 — F3 — 404	1	48	Washer	36 GB858 — 76	1
32	Steel ball	6 GB308 — 84 / 0.8 x 6 x 20	1	49	Nut	M36 x 1.5 GB812—76	1
33	Spring	GB2089—80	1	50	Sprag	75 GB893 — 76	1
34	Spring carrier	Q06 — 03 — 014	1	51	Thrust plate	MB270 — F3 — 007	1
35	Valve stem	MB270 — F3 — 403	1	52	External disc	1201 — 007	3
36	Cylinder pin	3jc4 X 16 GB119 — 76	1	53	Internal disc	MB270 — 01 — 006	3
37	Gasket	MB270 — F3 — 402	1	54	External disc, single face	1201 — 0018	1
38	Rear End cover	MB270 — F3 — 401	1	55	Sprag	45 GB894 — 76	1
39	Key	12 x 45 GB1096 — 79	1	56	Stop plate	MB270 — F3 — 006	1
40	P. T. O. shaft	MB270 — F3 — 102	1	57	Spring	MB270 — 01 — 011	8
41	Inlet bush	MB270 — F3 — 103	1	58	Piston	MB270 — F3 — 008	1
42	Sealing ring	MB170 — 01 — 020	3	59	Piston ring	MB242 — 01 — 012	1
43	Bush	MB270 — F3 — 009	1	60	Clutch case	MB270 — F3 — 101	1
44	Pin	6 x15 GB118 — 86	1	61	P.T.O lower housing	MB270 — F3 — 303	1
45	Adjusting ring	MB270 — F3 — 010	1	62	Screw	M10 X 30 GB70 — 85	2
46	End cover of bearing	M8270 — F3 — 011	1	63	Screw	M8 X 30 GB70 — 85	4
47	Oil seal	PG40 x 62 x 12 HG4— 692 — 67	1

Ver / Ocultar Cod. 31 al 63
