Caja Marina MB242

Ver Despieces

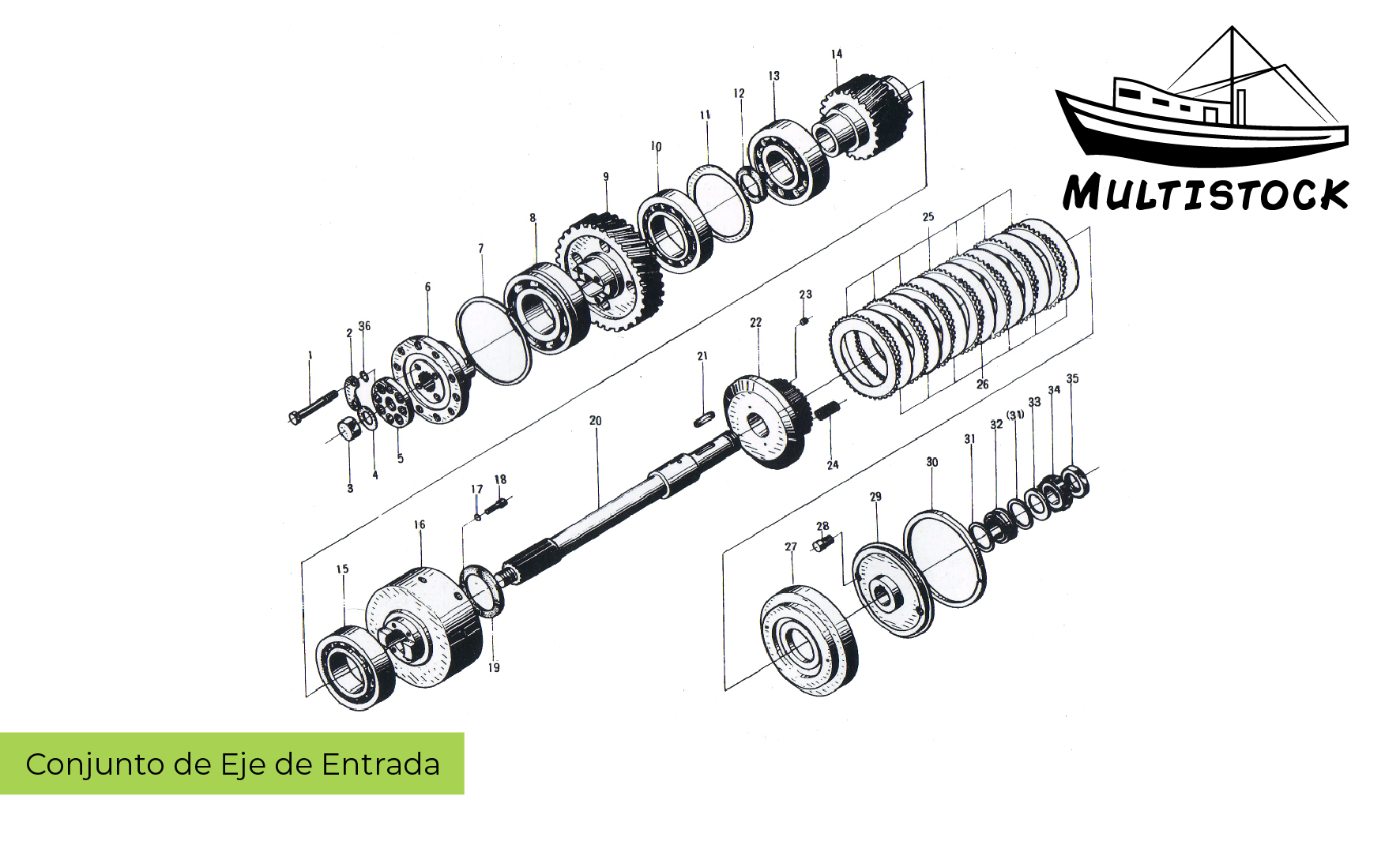

Conjunto de eje de entrada

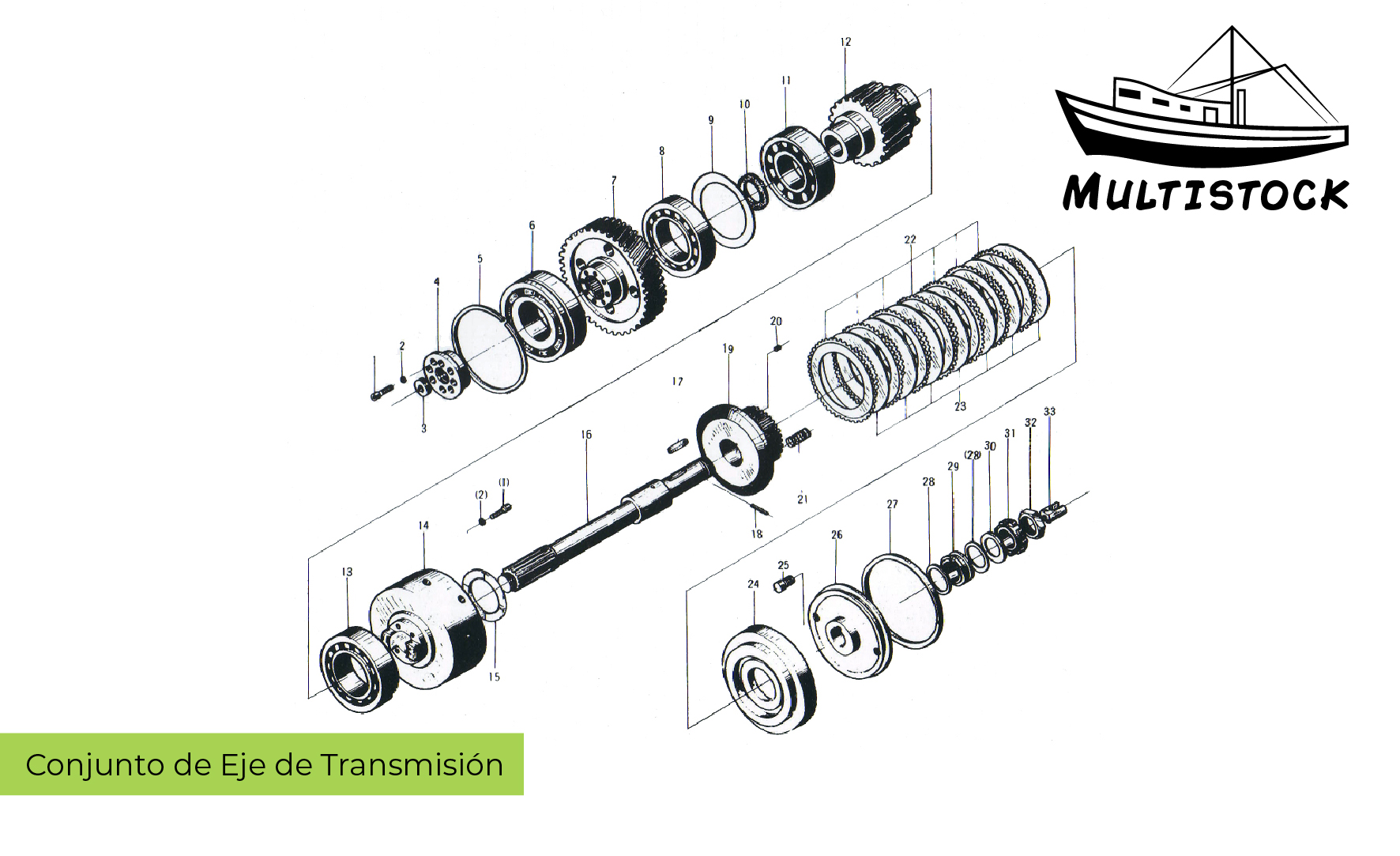

Conjunto de eje de transmisión

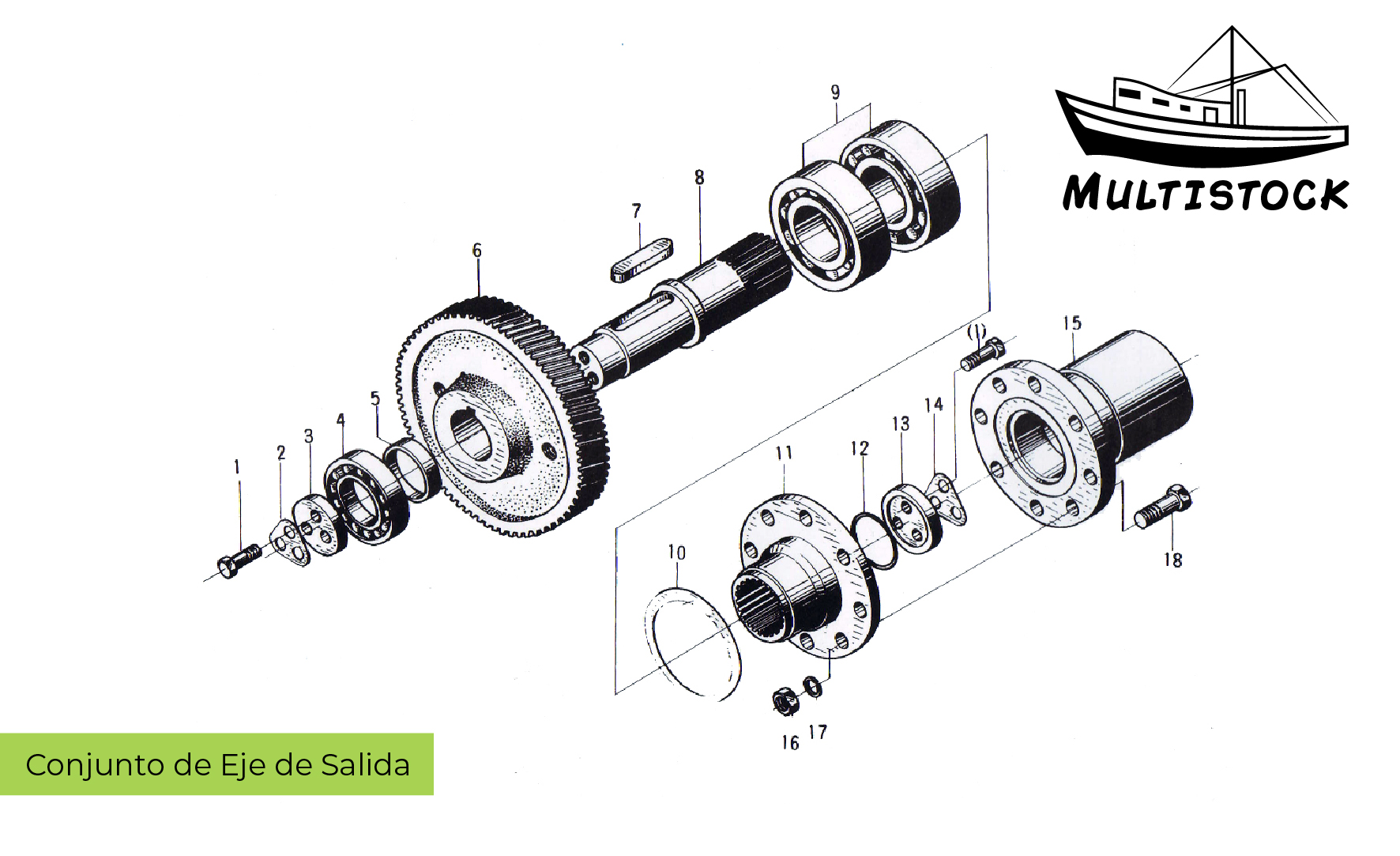

Conjunto eje de salida

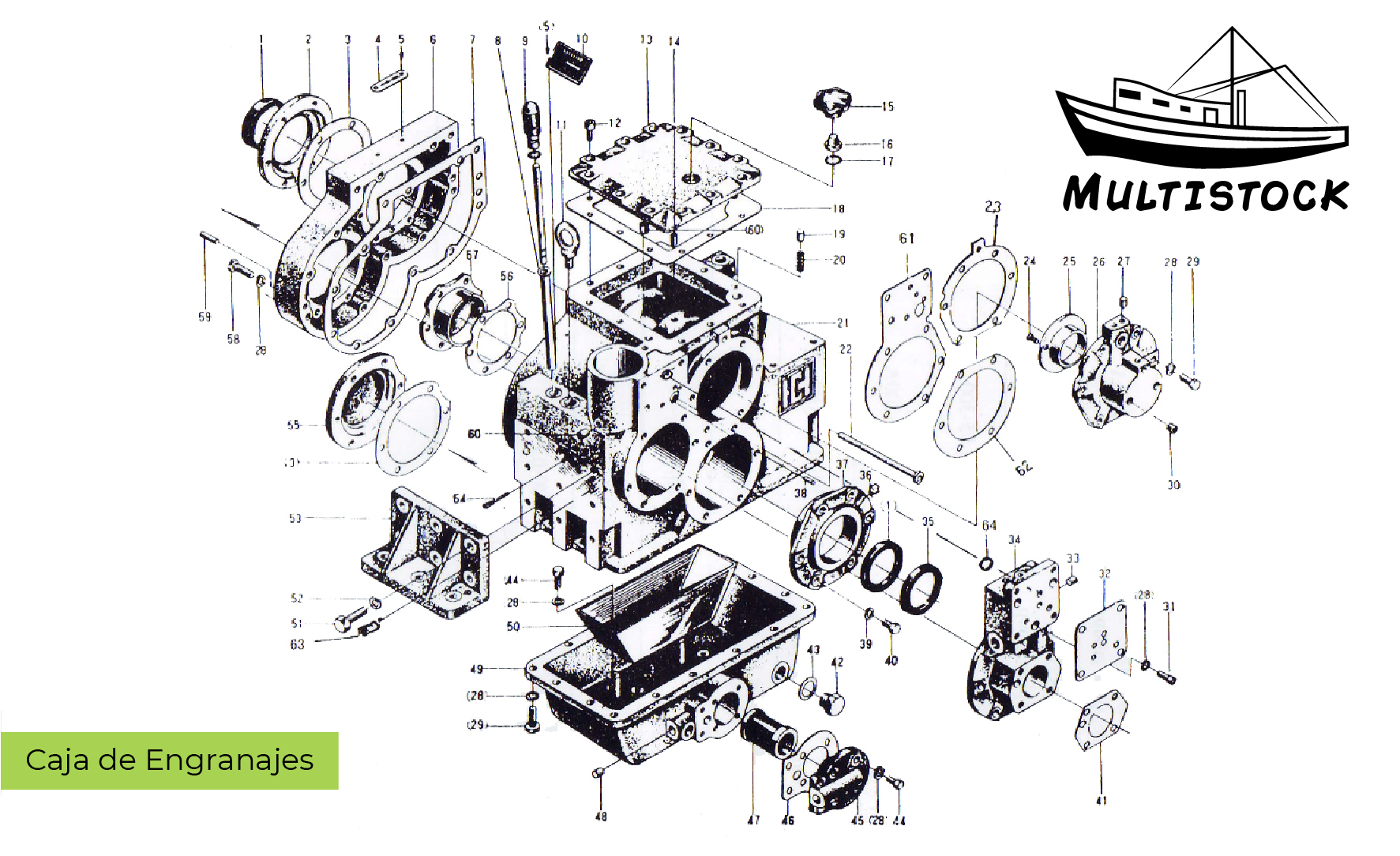

Caja de engranajes

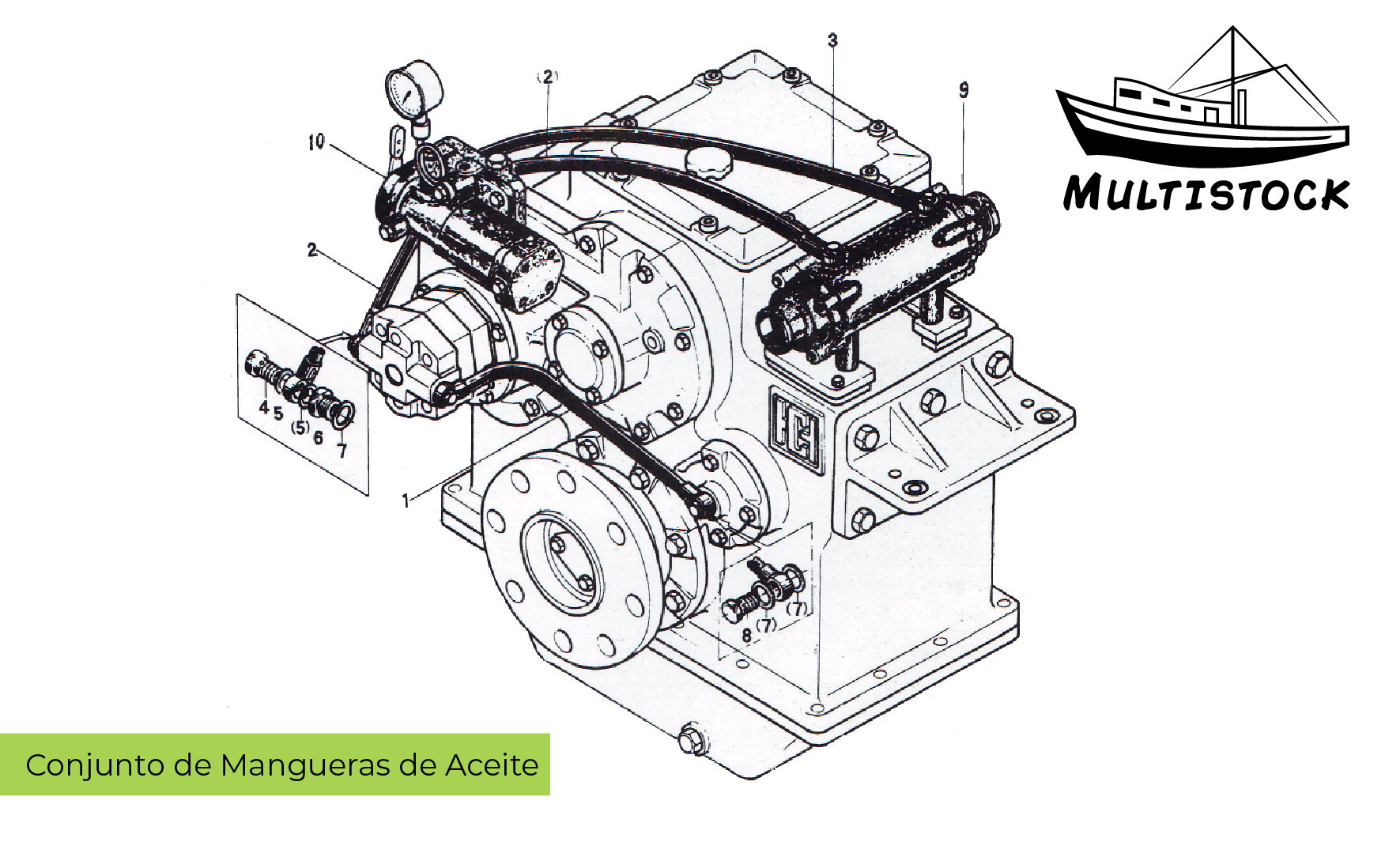

Mangueras de Aceite

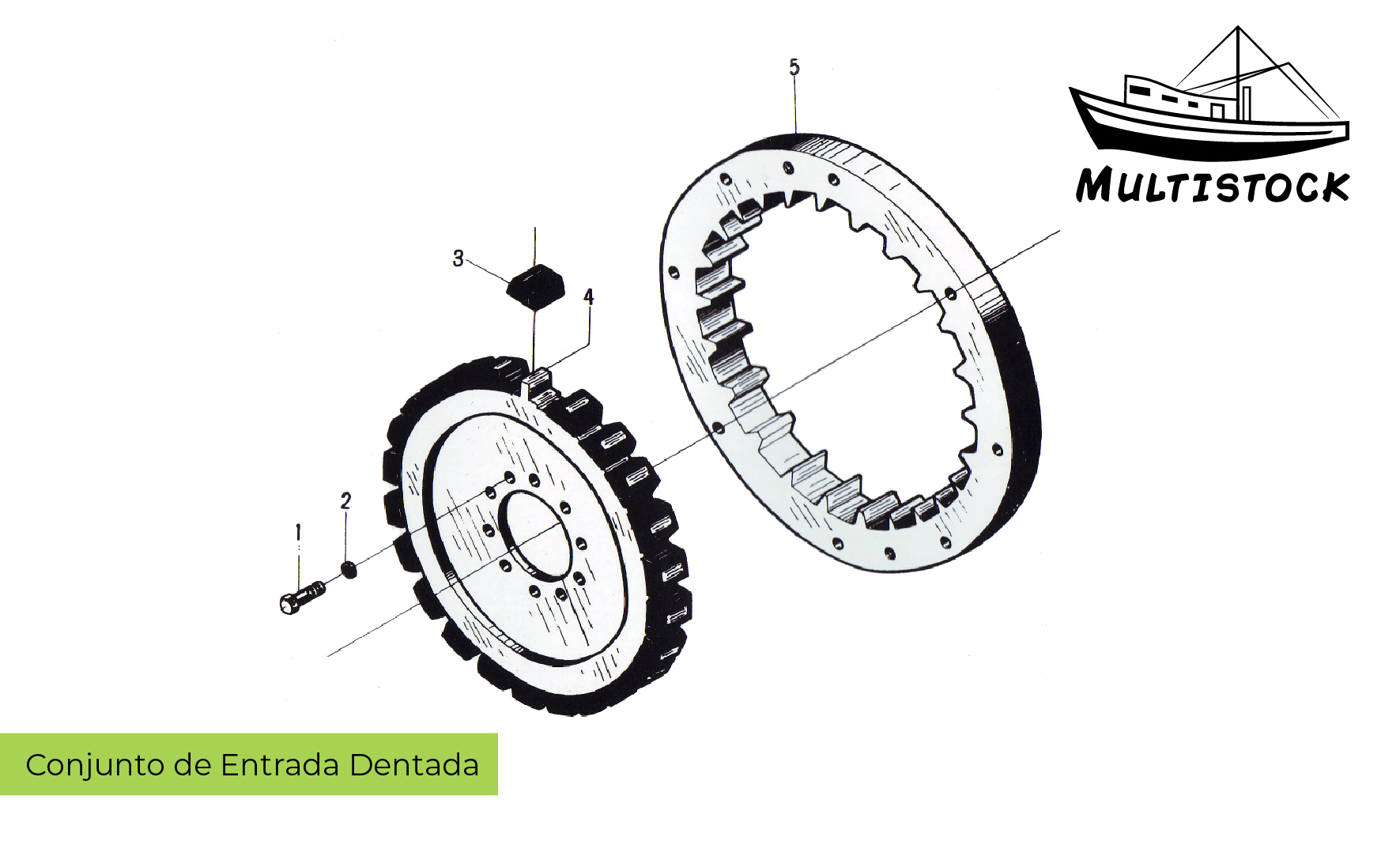

Acoplamiento de entrada

Descripción

La caja de Cambios Marina MB242 posee funciones de reducción de velocidad, adelante y agarre de popa y empuje de la hélice. Está diseñado para transmisión de desplazamiento vertical y en una etapa, con volumen pequeño, peso ligero y conveniente en desmontaje y montaje y mantenimiento.

Ficha Técnica

Input speed	1000-2500r/min			Rated thrust	30KN
Reduction ratio	2.00、2.54、3.04、3.52、3.95、4.53	trans. capacity	0.103kw/r/min	Center distance	242mm
	5.12		0.100kw/r/min	L×W×H	442×774×763mm
	5.56		0.094kw/r/min	Net weight	385kg
	5.88		0.074kw/r/min	Flywheel	SAE14、11.5
Control way	Push-and-pull flexible shaft, electrically			Bell housing	SAE1、2

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant
1	Bolt	GB30—76	4	12	Thrust ring	MB242—01—016	1
2	Lock washer	MB242—01—020	2	13	Bearing	GB283—81	1
3	Nut	MB242—01—019	1	14	Pinion	MB242—01—003/ 2	1
4	Washer	Q21—03A	1			MB242—01—003/ 2. 5
5	Adjusting nut	MB242—01—018	1			MB242—01—003/3
6	Input shaft sleeve	MB242—01—001	1			MB242—01—003/ 3 . 5
7	Thrust ring	GB305—82	1			MB242—01—003/ 4
8	Bearing	GB277—82	1			MB242—01—003/ 4 . 5
9	Transmission gear	MBZ42—01—002	1			MBZ42—01—003/5
10	Bearing	GB283—81	1			MBZ42—01—003/5 .5
11	Spacer	MB242—01—017	1			MBZ42—01—003/ 6

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
15	Bearing	GB283—81	1	26	Internal disc	MB242—01—006	7
16	Clutch housing	MB242—01—004	1	27	Hydraulic piston	MB242—01—008	1
17	Washer	GB93—76	4	28	Emergency screw	MB242—01—014	2
18	Screw	GB70—85	4	29	Cylinder bracket	MB242—01—013	1
19	Thrust ring	300—01—004	1	30	Piston ring	MB242—01—012	1
20	Input shaft	MB242—01—015	1	31	Oil sealing	MB242—01—011	2
21	Key	GB1096—79	1	32	Sleeve	MBZ42—01—009	1
22	Clutch bracket	MB242—01—005	1	33	Spacer	MB242—01—010	1
23	Plug	Q21—14	2	34	Bearing	GB284—81	1
24	Spring	135—01—018	6	35	Nut	GB812—76	1
25	External disc	MB242—01—007	7	36	Oring	GB3452 —82	4

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
1	Screw	GB70—85	8	18	Pin	GB119—76	1
2	Washer	GB93—76	8	19	Clutch bracket	MB242—01—005	1
3	Screw	MB242—02—005	1	20	Plug	Q21—14	2
4	Adjusting nut	MB242—02—001	1	21	Spring	135—01—018	6
5	Thrust ring	GB305—82	1	22	External disc	MB242—01—007	7
6	Bearing	GB277—82	1	23	Internal disc	MBZ42—01—006	7
7	Transmission gear	MB242—02—002	1	24	Hydraulic piston	MB242—01—008	1
8	Bearing	GB283—87	1	25	Emergency screw	MBZ42—01—014	2
9	Spacer	MB242—02—017	1	26	Cylinder bracket	MB242—01—013	1
10	Thrust ring	MB242—02—016	1	27	Piston ring	MB242—01—012	1
11	Bearing	GB283—87	1	28	Oil sealing	MB242—01—011	2
12	Pinion	MB242—01—003/3—6	1	29	Sleeve	MB242—01—009	1
13	Bearing	GB283—87	1	30	Spacer	MB242—01—010	1
14	Clutch housing	MB242—02—004	1	31	Bearing	GB284—81	1
15	Thrust ring	300—01—004	1	32	Left-handed nut	GB812—76	1
16	Transmission shaft	MB242—02—004	1	33	Connecting sleeve	MB242—02—003	1
17	Key	GB1096—79	1

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
1	Dipstick element	300—04—300	1	19	Rear housing cover	MB242—04—203	1
2	Dipstick case	MB242—04—001	1	20	Plug	021—38	1
3	River	GB827—76	4	21	Plug	Q20—01	1
4	Name plate	Q25—01—01	1	22	Washer	Q20—03A	1
5	Housing	MB242—O4—202A	1	23	Gasket	MB242-04-009	1
5	Housing	MB242—04—202AL	1	24	Bolt	GB21—76	18
6	Pin	GB119—76	3	25	Washer	GB93—76	42
7	Oring	GB3452 . 1—82	3	26	Rear cover end	MB242—04—010	1
8	Nozzle element	MB242—04—401	1	27	Gasket	MB242—04—011	1
9	Pin	GB119—76	1	28	Sleeve for oil parting	MB242—04—012	2
10	Lub valve core	MB242—04—403	1	29	Plug	Q20—02	1
11	spring	MB242—04—402	1	30	Plug	Q21—14	5
12	Screw	GB73—76	1	31	Bolt	GB21—76	10
13	Pump	BB—B25A—1	1	32	Pin	GB118—76	4
14	Pump gasket	MB170—04—022	1	33	Oil sealing	HG4—692—67	1
15	Connecting plate	MB242—04—301	1	34	Rear end cover	MB242—04—013	1
16	Gasket	MB242—040016	1	35	Gasket	MB242—O40—014	1
17	Screw	GB70—76 A	4	36	Single—mouth	B—SC12516015DHX	1
18	Bolt	GB21—76	2	37	Bolt	GB21—76	8

N°	Descripción	Codigo Parte	Cant.	N°	Descripción	Codigo Parte	Cant.
38	Washer	GB93—76	8	56	Bolt M16x40	GB30—76	11
39	Cover	MB242—04—102	1	57	Plug	Q20—02	2
40	Gasket	MBZ42—04—101	1	58	Gasket	MB242—04—008	1
41	Filter	WU63 100—J	1	59	Front housing cover	MB242—04—201A	1
42	Bottom cover	MB242—04—021	1	60	Gasket	MB242—04—018	1
43	Plug	Q21—15	1	61	Transmission Cover	MB242—04—017	1
44	Washer	Q20—03	1	62	Gasket	MB242—04—003	1
45	Oring	GB3452 . 1—82	1	63	Gasket	MB242—04—007	1
46	Bolt	GB30 x 76	4	64	Oil sealing	HG4—692—67	1
47	Washer	GB93—76	26	65	Front cover end	MB242—04—006	1
48	Oil shield	MBZ42—04—0 1 5	1	66	Screw	GB67—76	2
49	Breather element	120C—04—200	1	67	Cover	1601—0018	1
50	Upper cover	MB242—04—004	1	68	Bell housing	MB242-04—002	1
51	Screw	GB70—76	8	69	Bolt	GB30—76	12
52	Lock Screw	MB170—04—021	2	70	Gasket	MB242—04—020	1
53	Screw	GB825—70	2	71	Front cover	MB242—04—019	1
54	Support	MB242—04—005	2	72	Bolt	GB30—76	22
54	Support	M13242—04—005x1	2	73	Gasket	MB242—04—022	1
55	Washer 16	GB93—76	11	74	Bearing Sleeve	MB242—04—023	2

N°	Descripción	Codigo Parte	Cant.
1	Pump sucking—pipe group	MB242—05—100	1
2	Cooler inlet—pipe group	MB242—05—200	1
3	Cooler outlet— Pipe group	MB242—05—300	1
4	Bolt	Q21—18	84
5	Washer	Q20—03A	8
6	Adapter Oil pipe	300—07—001	1
7	Washer	Q20—03A	5
8	Bolt	Q21—03	2
9	Cooler Assembly	Q08—02—AX1	1
10	Hydraulic Control System	Q06—01A—00	1

Productos

Cajas Marinas

Repuestos Agricolas

Caja Marina MB242

Ver Despieces

Descripción

Ficha Técnica

Galería de Repuestos

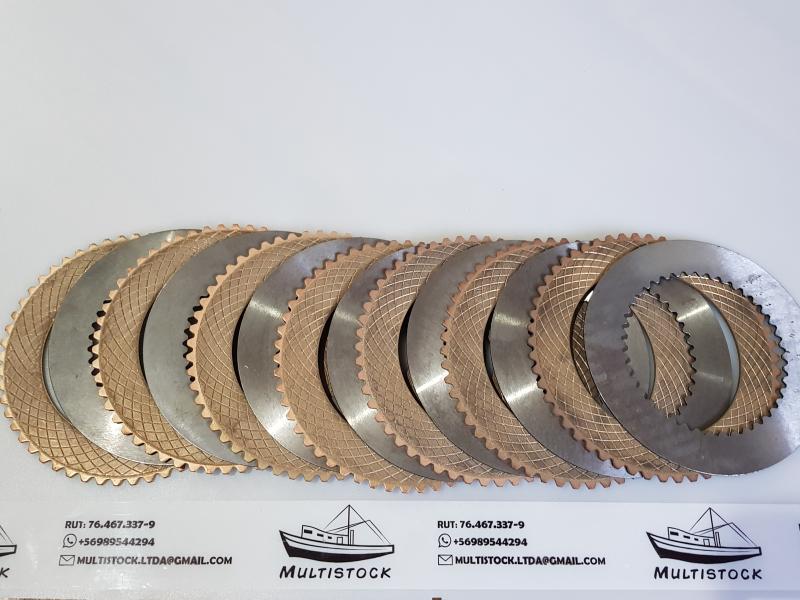

JUEGO DISCOS

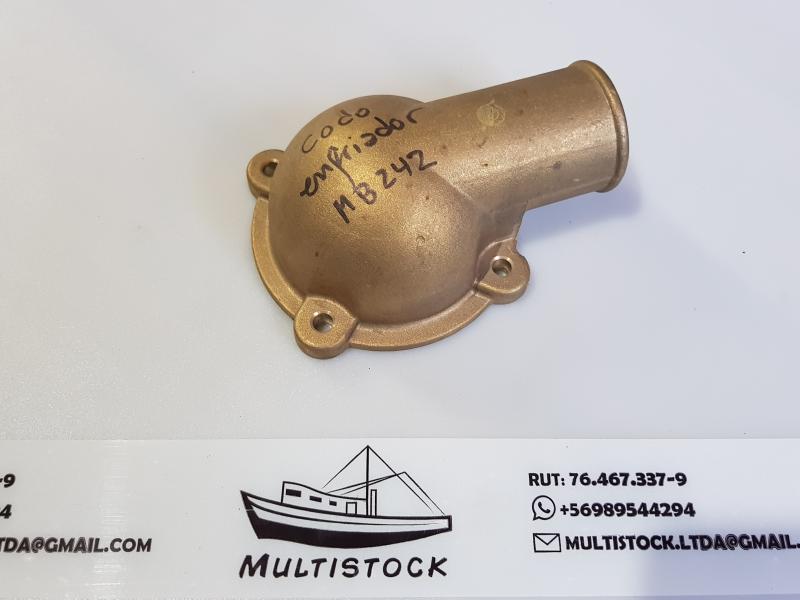

CODO ENFRIADOR ACEITE

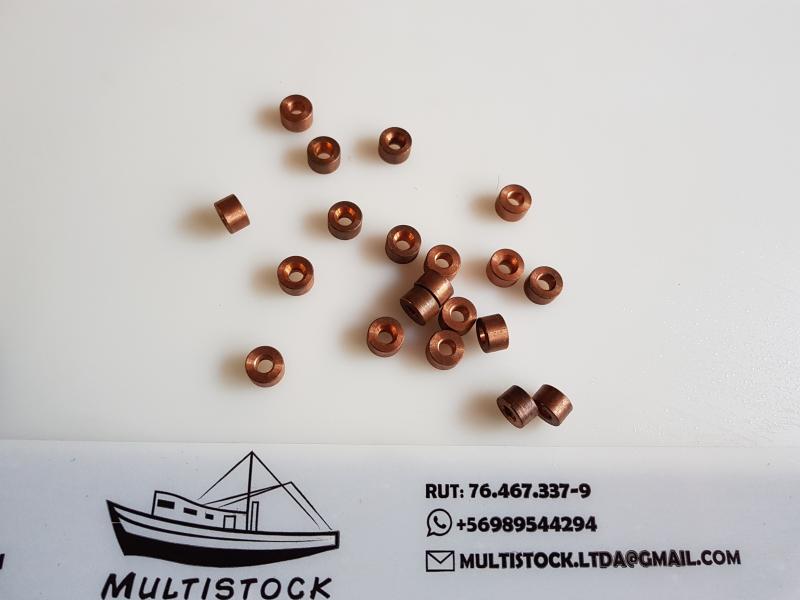

BUJE BRONCE RELOJ PRESIÓN

RESORTE PISTÓN

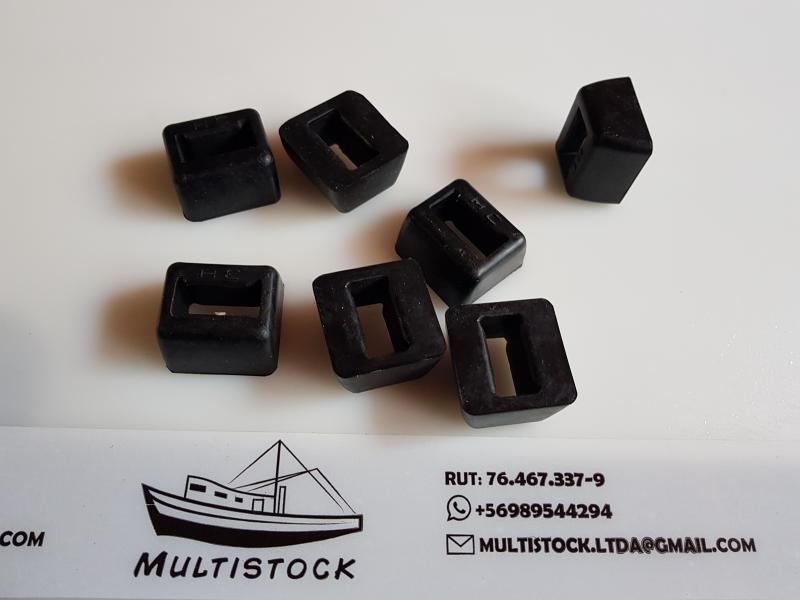

TACOS GOMA GRANDE

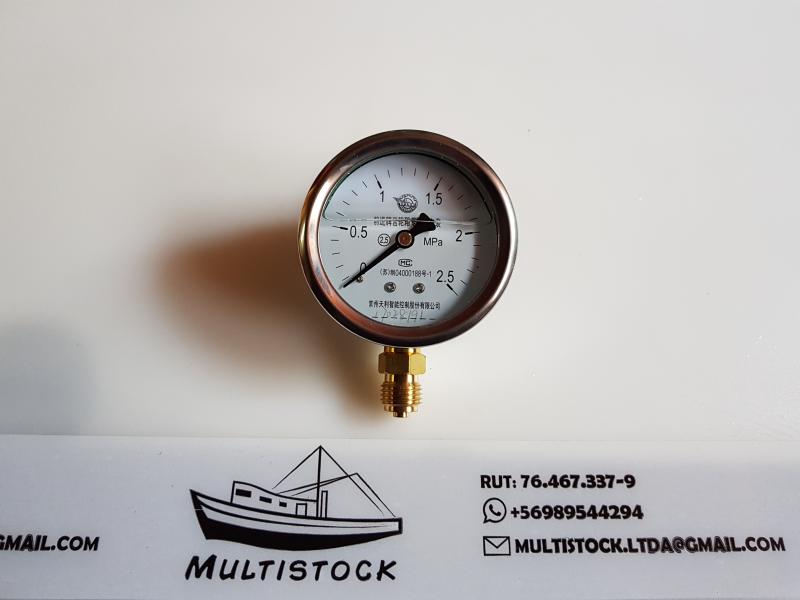

RELOJ PRESIÓN ACEITE

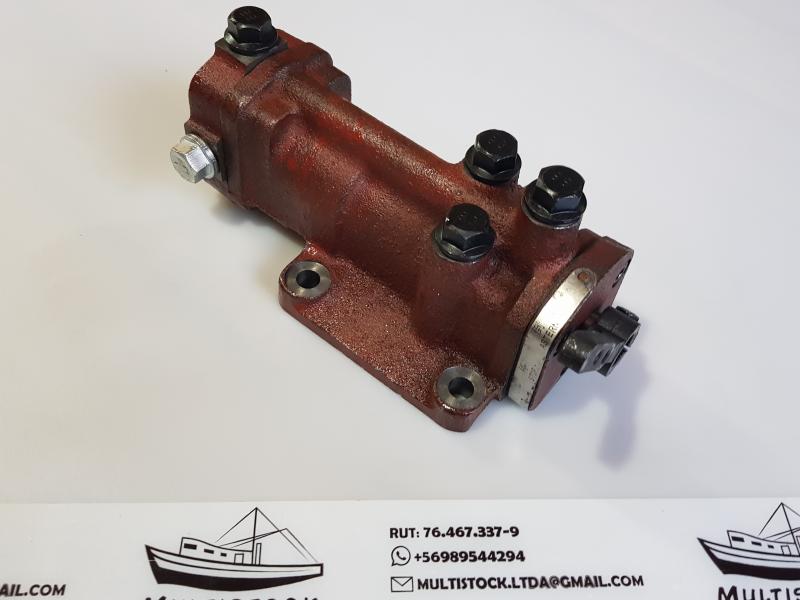

COMANDO HIDRÁULICO

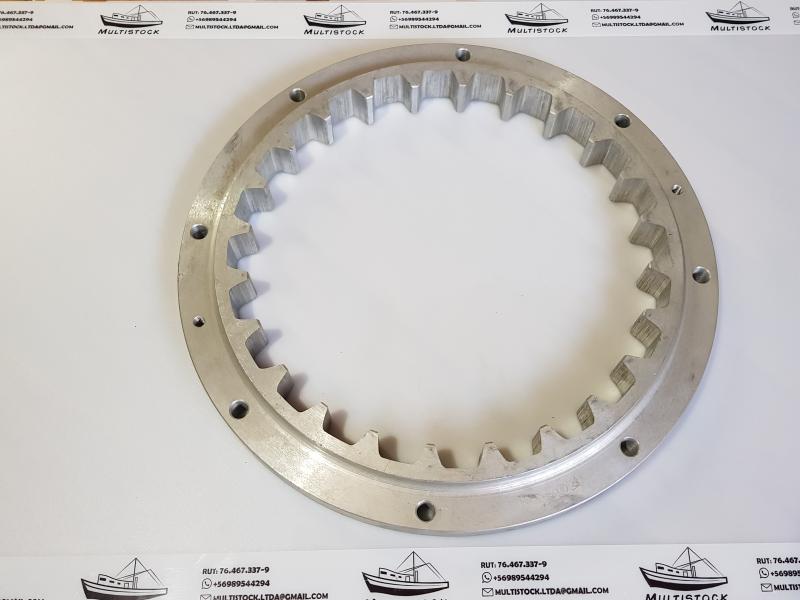

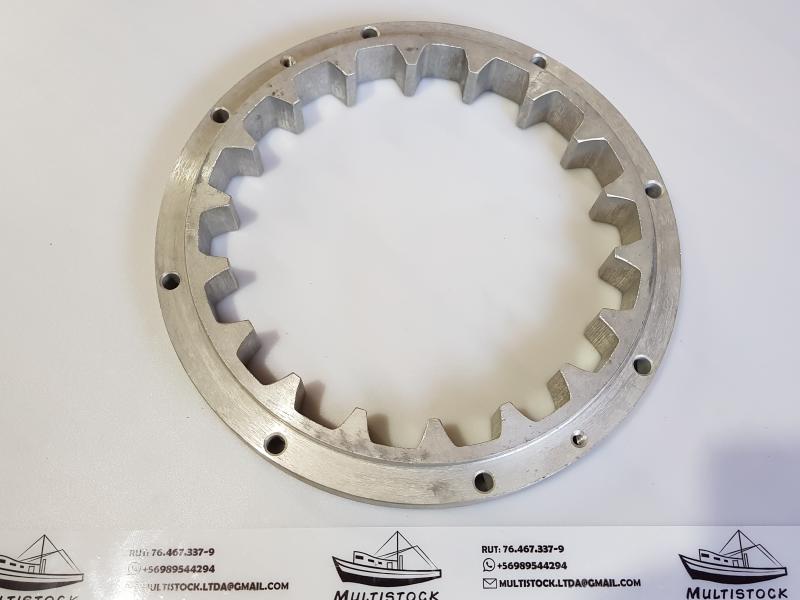

VOLANTE ALUMINIO GRANDE

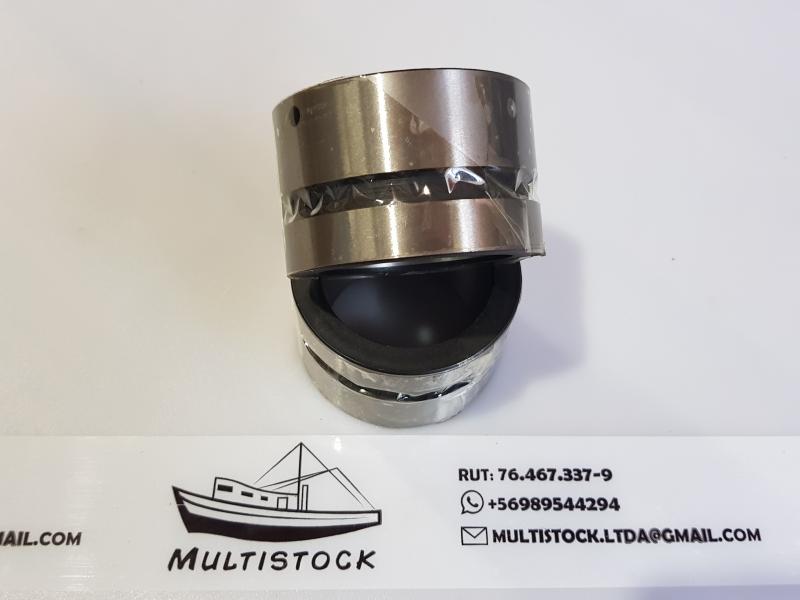

BUJE SELLADOR

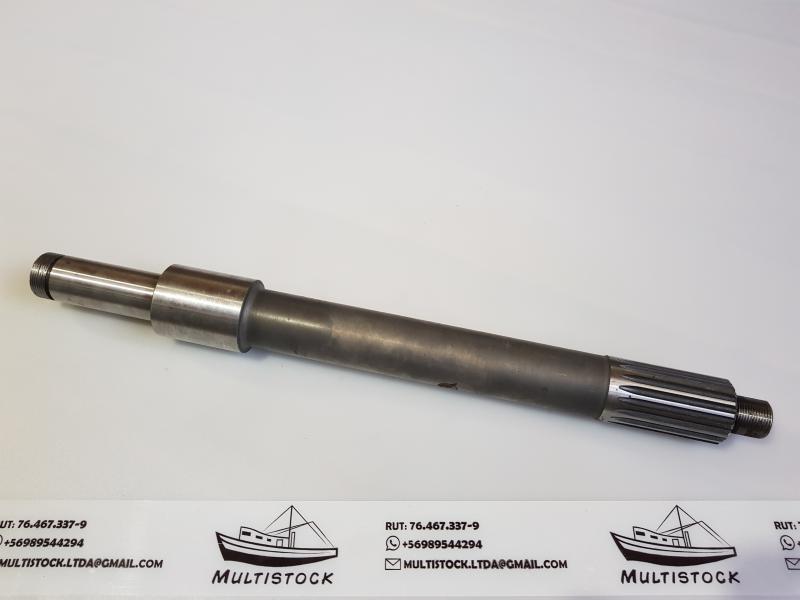

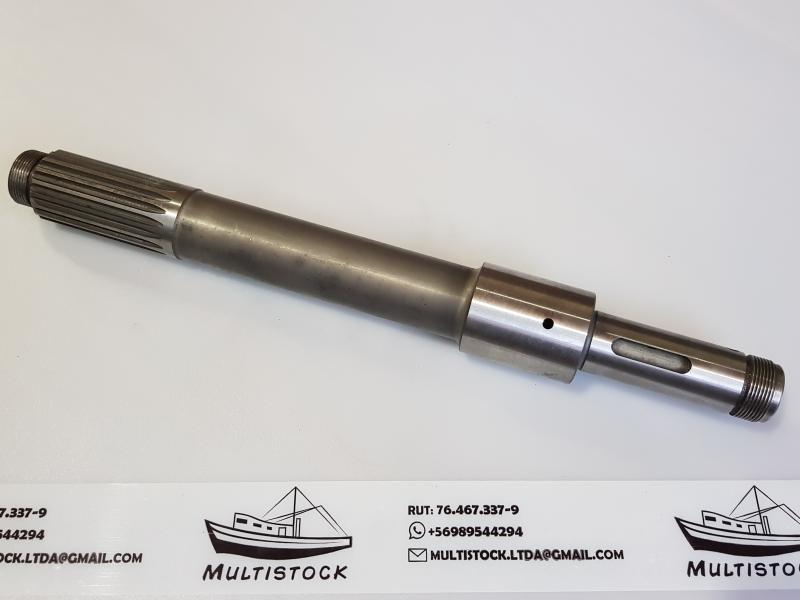

EJE SECUNDARIO

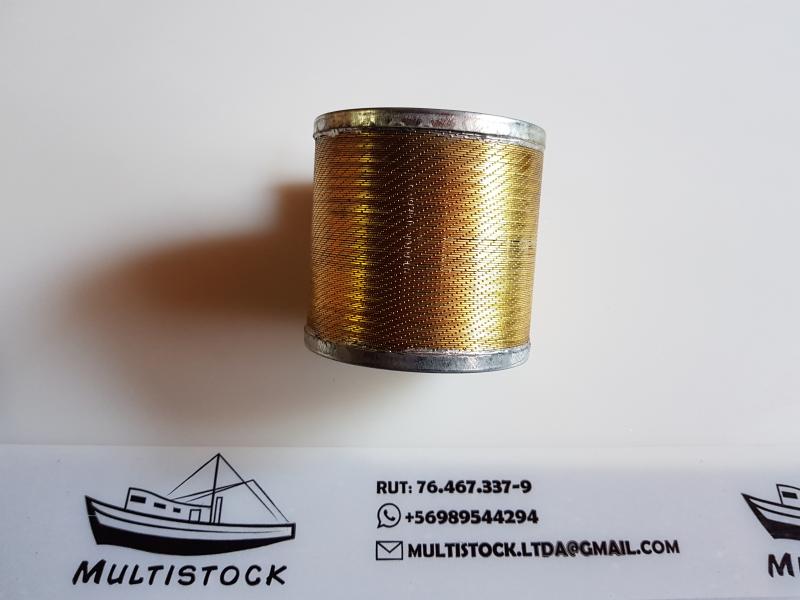

FILTRO ACEITE COMANDO HIDRÁULICO

CAÑERÍA RELOJ

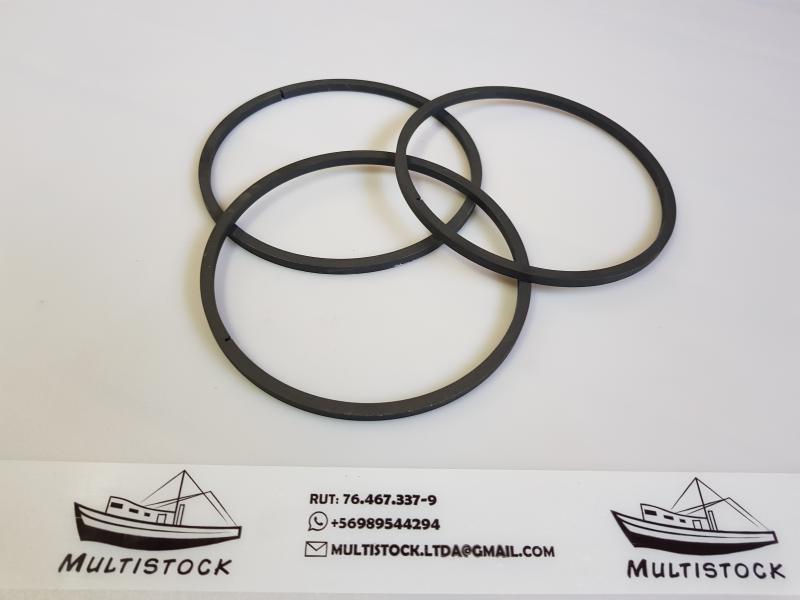

ANILLO EJE TORCIONAL

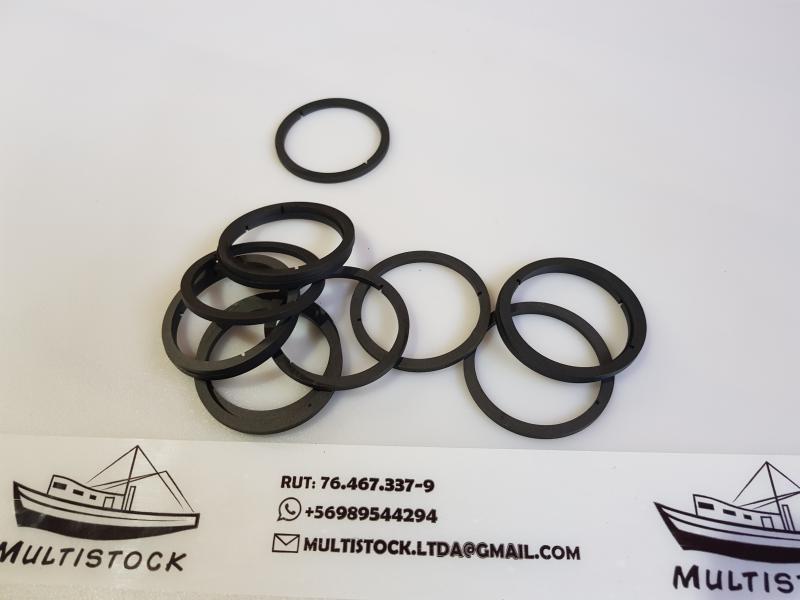

ANILLO PISTÓN

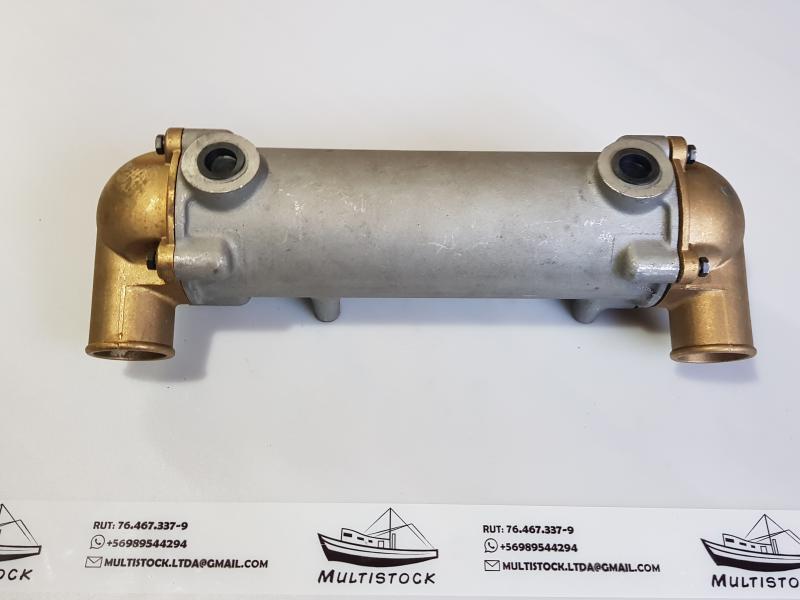

ENFRIADOR ACEITE

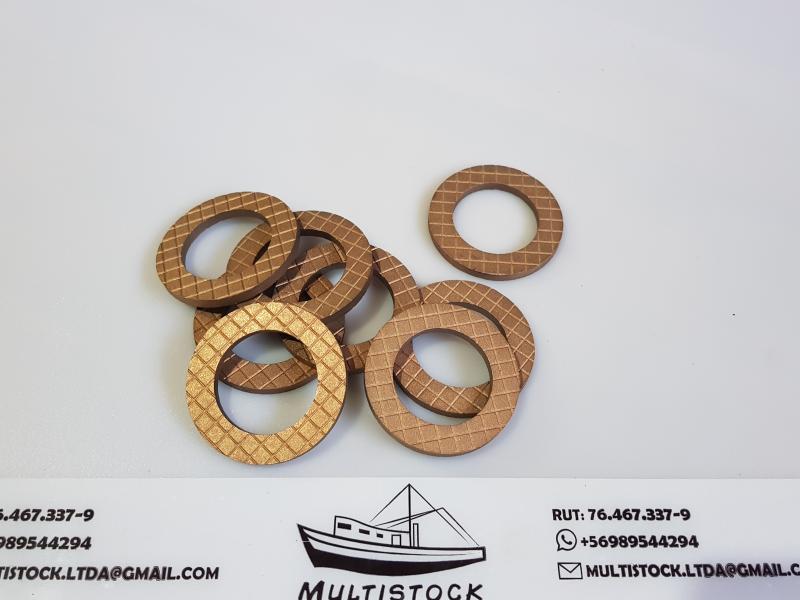

GOLILLA BRONCE

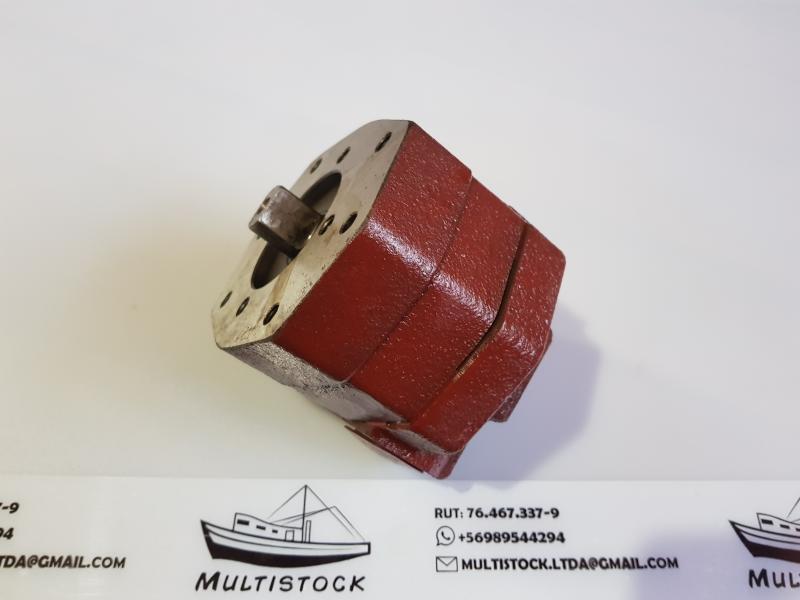

BOMBA ACEITE
